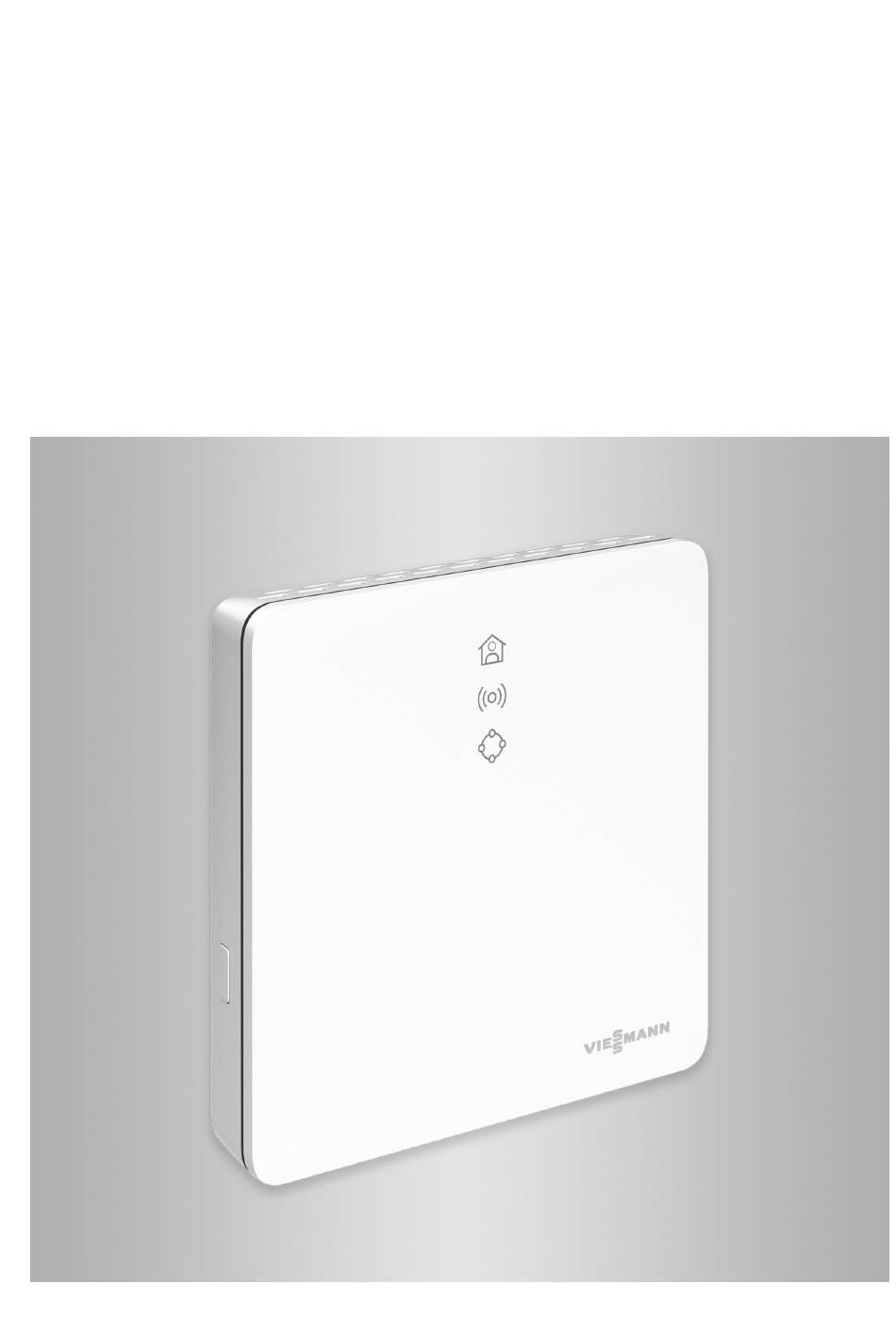

Notice d'utilisation
pour l'utilisateur

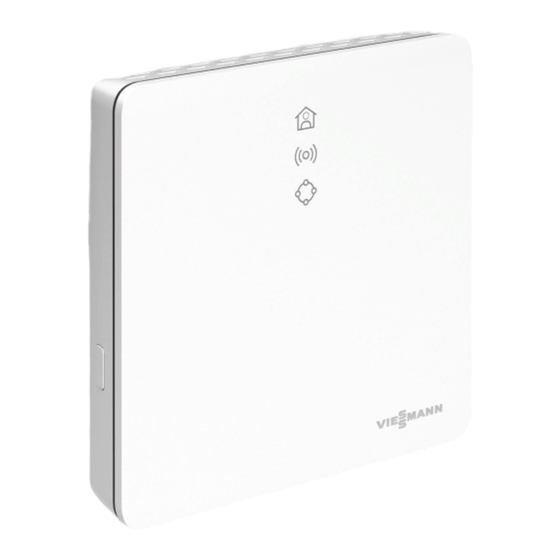

Vitoconnect
type OPTO2
type OT2
Interface de communication pour la télésurveillance et la commande à distance
d'installations de chauffage via Internet, pour les interfaces de commande
suivantes :
■
ViCare App
■
Vitoguide
VITOCONNECT
5834164 FR
5/2019
VIESMANN
A conserver !
Publicité
Table des Matières
Manuels Connexes pour Viessmann Vitoconnect OPTO2
Sommaire des Matières pour Viessmann Vitoconnect OPTO2
- Page 1 VIESMANN Notice d'utilisation pour l'utilisateur Vitoconnect type OPTO2 type OT2 Interface de communication pour la télésurveillance et la commande à distance d'installations de chauffage via Internet, pour les interfaces de commande suivantes : ■ ViCare App ■ Vitoguide VITOCONNECT A conserver ! 5834164 FR 5/2019...
- Page 2 Consignes de sécurité Consignes de sécurité Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout risque et tout dom- mage pour les personnes et les biens. Explication des consignes de sécurité Danger Remarque Ce symbole met en garde contre les dommages Les indications précédées du mot "Remarque"...
- Page 3 Composants supplémentaires et pièces détachées Si on remplace des pièces, on devra employer les piè- Danger ces Viessmann d'origine qui conviennent ou des piè- Le raccordement de blocs d'alimentation inadap- ces équivalentes autorisées par Viessmann. tés expose à un risque d'incendie.
-
Page 4: Table Des Matières
Sommaire Sommaire 1. Sécurité et responsabilité Sécurité de fonctionnement ..............Responsabilité ..................2. Informations préliminaires Elimination de l'emballage ..............Symboles ....................Personnel qualifié .................. Domaines d'utilisation autorisés ............Information produit ................. Listes de pièces de rechange ............. ■ Liaisons de données avec Vitoconnect, type OPTO2 ......■... - Page 5 Sommaire Sommaire (suite) 8. Maintenance Mise à jour du logiciel ................27 Entretien ....................27 Nettoyage ....................27 9. Caractéristiques techni- ........................ 28 ques 10. Annexe Mise hors service définitive et mise au rebut de l'installation de chauf- fage ......................29 Certification ........................
-
Page 6: Sécurité Et Responsabilité Sécurité De Fonctionnement
Viessmann produit et distribue des produits ne présen- valables pour l'utilisation de ViCare ou Vitoguide. tant aucun effet nocif pour la santé. Viessmann con- Les services par notification push et les services e- firme que si les produits sont manipulés correctement mail sont des prestations de services des opérateurs... -
Page 7: Informations Préliminaires
Informations préliminaires Elimination de l'emballage Faire recycler les déchets d'emballage conformément aux dispositions légales. Symboles Symbole Signification Référence à un autre document contenant de plus amples informations Opération à effectuer : la numérotation correspond à l'ordre dans lequel les opérations sont à effectuer. Mise en garde contre les dommages pour les biens et l'environnement Zone sous tension... -
Page 8: Domaines D'utilisation Autorisés
à ces fins (par et les dispositifs de commande électroniques des exemple les blocs d'alimentation). générateurs de chaleur et de courant Viessmann sup- portés. Remarque Les appareils sont destinés exclusivement à un usage Les produits Vitoconnect sont destinés à... -
Page 9: Liaisons De Données Avec Vitoconnect, Type Opto2
Liaisons de données avec Vitoconnect, type OPTO2 Uniquement en association avec des générateurs de chaleur avec interface Optolink Fig. 1 Générateur de chaleur avec régulation Serveur Viessmann Câble de liaison Optolink Réseau de téléphonie mobile Vitoconnect, type OPTO2 WiFi Connexion WiFi... -
Page 10: Utilisation Via L'application
Application ViCare Vous pouvez commander votre installation de chauf- Informations supplémentaires : voir fage à distance via Internet avec l'application ViCare. www.viessmann.fr/vicare ou dans App Store et Goo- gle Play Store. Vitoguide Pour l'installateur uniquement Votre installation de chauffage peut être surveillée à... -
Page 11: Travaux Préparatoires Au
Ne pas utiliser de connexions non codées saire de disposer d'un compte utilisateur valide sur le entre le Vitoconnect et le routeur WiFi. serveur Viessmann pour pouvoir utiliser le Vitoconnect. Connexion Internet avec "forfait illimité" (forfait illi- L'enregistrement correspondant s'effectue automati- ■... -
Page 12: Vitotrol 100, Type Ot1
Travaux préparatoires au montage Emplacement de montage (suite) Vitotrol 100, type OT1 Type de montage : montage mural Pas à proximité immédiate de fenêtres et de portes. ■ Dans la pièce d'habitation principale sur une cloison, Pas au-dessus de radiateurs. ■... -
Page 13: Etapes Du Montage
Etapes du montage Liste des travaux à effectuer pour le montage et la mise en service Liste des travaux à effectuer Responsable Page Type OPTO2 Type OT2 Montage Contrôler les exigences système. Installateur Spécialiste informatique Introduire les câbles. Installateur — Utilisateur Mettre la fixation murale pour le Vitoconnect en Installateur... -
Page 14: Mettre La Fixation Murale En Place
Etapes du montage Mettre la fixation murale en place Vitoconnect, type OPTO2 et type OT2 Fig. 3... -
Page 15: Vitotrol 100, Type Ot1
Etapes du montage Mettre la fixation murale en place (suite) Vitotrol 100, type OT1 Uniquement en association avec un Vitoconnect, type Fig. 4 Introduire les câbles Uniquement en association avec un Vitoconnect, type Fig. 5... -
Page 16: Raccorder Le Vitoconnect, Type Opto2, Au Générateur De Chaleur
Etapes du montage Raccorder le Vitoconnect, type OPTO2, au générateur de chaleur 1. Insérez la fiche USB du câble de liaison Optolink/USB dans le raccord du Vitoconnect. Fig. 6 2. Reliez la fiche Optolink du câble de liaison Opto- link/USB à l'interface Optolink sur la régulation du générateur de chaleur. -
Page 17: Raccorder Le Vitoconnect, Type Ot2, Au Vitotrol 100
Etapes du montage Raccorder le Vitoconnect, type OT2 (suite) Raccorder le Vitoconnect, type OT2, au Vitotrol 100 Fig. 9 Fermer l'appareil et le mettre en place sur la fixation murale Vitoconnect Fig. 10... -
Page 18: Vitotrol 100, Type Ot1
Etapes du montage Fermer l'appareil et le mettre en place sur la… (suite) Vitotrol 100, type OT1 Uniquement en association avec un Vitoconnect, type 8. 1. Fig. 11 Alimentation électrique du Vitoconnect La prise de courant fixe avec contact de protection doit se trouver à... -
Page 19: Mise En Service
Touche Reset La LED indique l'état de fonctionnement actuel. La LED indique l'état de la communication avec le serveur WiFi et le serveur Viessmann. La LED indique les fonctions système et la com- munication avec le générateur de chaleur (redé- marrage, mise à... -
Page 20: Signification Des Voyants
Allumée en jaune. Pas de connexion Internet : voir page 24. Allumée en rouge. Echec de la connexion entre le Vitoconnect et le serveur Viessmann : voir pa- ge 24. fonctions système et communication avec le générateur de chaleur –... -
Page 21: Contrôler Les Réglages Réseau
Mise en service Contrôler les réglages réseau Faire contrôler les réglages suivants sur le routeur WiFi par un spécialiste informatique, les faire adapter si nécessaire : ■ L'adresse IP dynamique doit être réglée. ■ Le port 80, le port 123, le port 443 et le port 8883 doivent être activés pour les liaisons sortantes. -
Page 22: Fonctions De Commande
Fonctions de commande Adapter la température ambiante temporairement Uniquement en association avec un Vitoconnect, type Si vous souhaitez chauffer vos pièces indépendam- ■ Les pièces sont chauffées à la température réglée ment de la "Programmation horaire" et pour une pour le "Mode confort". durée limitée à... -
Page 23: Interroger Les Licences
PC. 6. Puis suivez le lien "Open Source Components Licenses". 3. Connectez votre smartphone ou votre PC au réseau WiFi "Viessmann-<xxxx>". Un mot de passe vous est demandé. 4. Saisissez le mot de passe WPA2. Remarque Le mot de passe WPA2 est indiqué sur l'autocol-... -
Page 24: Que Faire Si
■ Redémarrez le Vitoconnect : voir page 25. ■ Allumée en jaune. Pas de connexion Internet ou pas de connexion avec le serveur Viessmann Allumée en rouge. Pas de connexion WiFi ■ – Contrôlez les réglages réseau à la mise en service du réseau WiFi. -
Page 25: Redémarrer Le Vitoconnect
Que faire si ? Mesures d'élimination des défauts (suite) Défauts signalés par une LED Nature du défaut et mesures Clignote en jaune. Défaut de communication avec le Vitotrol 100, type OT1 Contrôlez le câble de liaison Open Therm avec le Vitotrol 100, type OT1 : ■... - Page 26 Que faire si ? Configurer le réseau WiFi après le remplacement… (suite) 3. Connectez votre smartphone au réseau WiFi 6. Sélectionnez "Select Router" sur la page de "VITOCONNECT-<xxxx>". démarrage. 4. Saisissez le mot de passe WPA2. 7. Suivez les instructions fournies sur la page Inter- net.
-
Page 27: Maintenance
Maintenance Mise à jour du logiciel Si une nouvelle mise à jour du logiciel est disponible, Remarque celle-ci est automatiquement téléchargée. Lors de la première mise en service, le logiciel du Vito- La LED s'allume en vert durant la mise à jour. Cette connect est actualisé... -
Page 28: Caractéristiques Techni
Caractéristiques techniques Caractéristiques techniques Vitoconnect Tension nominale 12 V Fréquence WiFi 2,4 GHz Cryptage WiFi Non crypté ou WPA2 Bande de fréquences 2400,0 à 2483,5 MHz Puissance d'émission maximale 0,1 W (e.i.r.p.) Protocole Internet IPv4 Affectation IP DHCP Intensité nominale 0,5 A Puissance absorbée 5,5 W... -
Page 29: Annexe
Annexe Mise hors service définitive et mise au rebut de l'installation de chauffage Les produits Viessmann sont recyclables. Les compo- Tous les composants doivent être collectés et mis au sants et les consommables de l'installation ne doivent rebut de façon appropriée. -
Page 30: Certification
Certification Certification... -
Page 31: Index
Index Index Accès Internet.............. 6 Information..............8 Adresse IP............11, 21 Information produit............8 Adresse IP dynamique..........11 Informations légales........... 23 Afficher les informations légales........ 23 Installation..............13 Afficher les licences........... 23 Introduction des câbles..........15 Afficher les licences Open source......23 Alimentation électrique –... - Page 32 Vitoguide..............10 Routeur DSL.............. 21 Routeur WiFi...............11 Signalement des défauts..........24 Système d'exploitation..........11 Télésurveillance............10 Température ambiante – Vitoconnect..............11 – Vitotrol 100, type OT1..........12 Terminaux – système d'exploitation..........11 Viessmann France S.A.S. 57380 Faulquemont Tél. 03 87 29 17 00 www.viessmann.fr...
