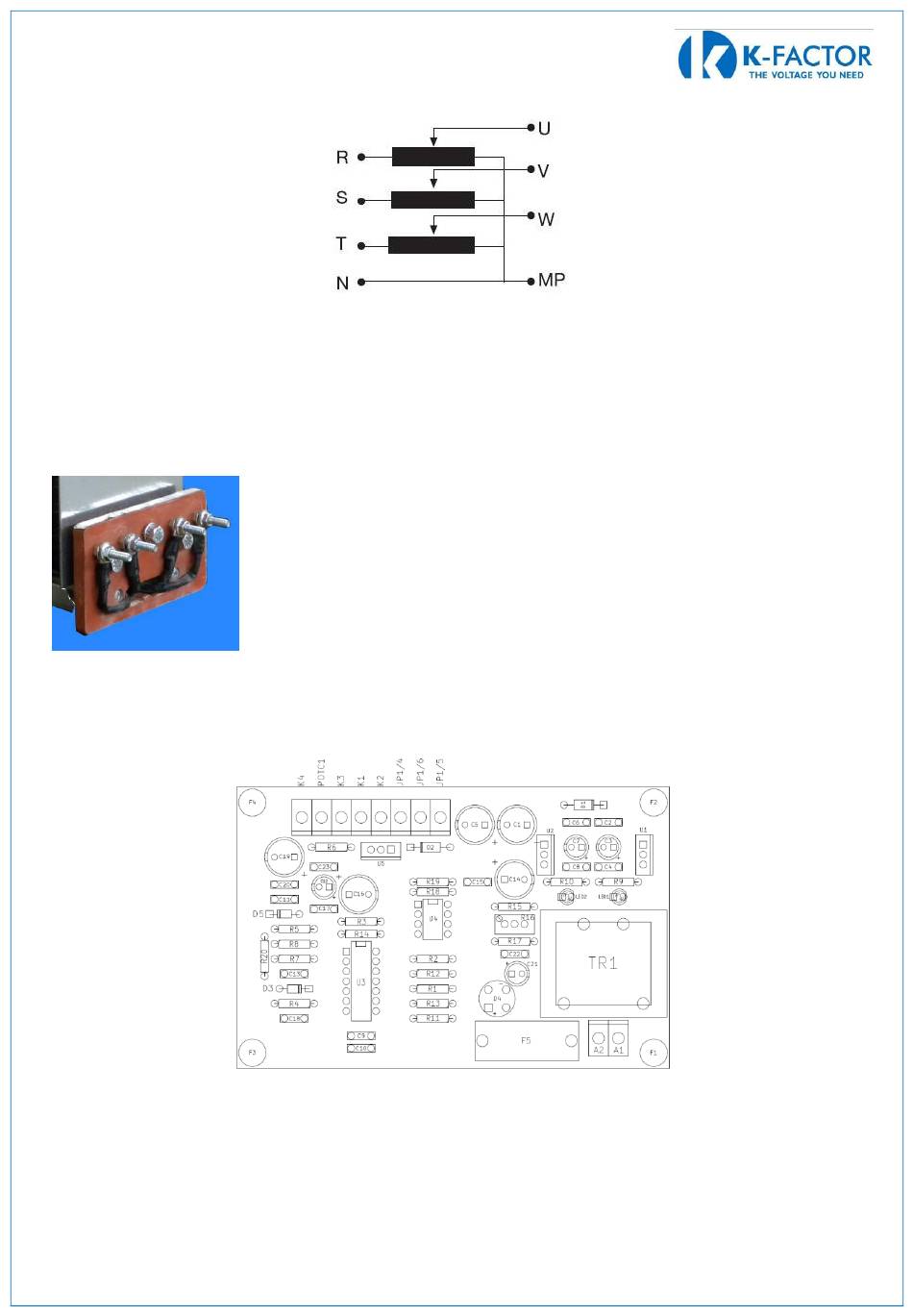

Schéma de câblage
Version M12/M24/M230:
Si un bornier bipolaire, marqué "+", "-" est fourni, pour inverser la rotation du moteur, il est nécessaire
d'inverser la polarité de l'alimentation. Si un "+", COM, "-" borne est présent, l'alimentation du moteur entre +
et COM la tension VENTE. En alimentant le moteur entre "-" et COM, la tension chute. L'alimentation du
moteur peut être de 12Vdc ou 24Vdc ou 230Vac et est indiquée sur le corps du moteur et sur la plaque de
produit.
Types de connexions électriques typiques modèles > 30 A
Version R10: les bornes K2 K1 K3 sont indiquées sur la carte de réglage.
Raccorder les bornes K2 au négatif de 0:10VDC, K1 au pôle positif.
Le calibrage de sortie se fait à l'usine, mais il peut être nécessaire de recalibrer les sorties après un certain
temps. Dans ce cas, procédez comme suit:
14
