1. Généralités
Les régulateurs de tension monophasés et triphasés K-factor de la série VAR sont constitués de
transformateurs toroïdaux variables de haute qualité, dont la régulation est réalisée au moyen d'un bouton ou
d'un moteur. Une brosse en carbone tourne ou glisse le long du contact de surface du tore avec une rotation
qui permet une variation progressive et continue de la tension de sortie. Si le réglage est manuel, cela se fait
en tournant le bouton (en option), c'est-à-dire l'axe de rotation central de la brosse.
Version M12 / M24 / M230: si le produit est équipé d'une motorisation, celle-ci est commandée au moyen de
deux boutons optionnels (UP - DOWN). Dans ce cas, la motorisation nécessite une alimentation auxiliaire
séparée. Sur demande, il est possible d'alimenter des moteurs avec une alimentation 12V ou 24Vdc ou
230Vac.
Version R10: le système peut être équipé d'une carte de régulation R10. Cela alimente également le moteur
qui, par conséquent, ne nécessite pas d'alimentation auxiliaire, et la tension stabilisée est régulée par une
entrée 0: 10V ou un potentiomètre (en option).
2. Spécifications électriques
Avec une tension d'alimentation de 230V (monophasé) ou de 400V (versions triphasées), la tension de sortie
peut être réglée linéairement de 0 à 250Vac pour les versions monophasées, de 0 à 435Vac pour les versions
triphasées.
La version R10, qui prend en charge une commande analogique 0: 10Vdc, a une sortie stabilisée avec une
précision de ± 1%. Les moteurs utilisent généralement de 4 "à 8" pour effectuer une rotation complète, mais
il est possible de demander des moteurs avec des vitesses plus élevées ou plus faibles.
Les tensions des modèles triphasés ne peuvent pas être réglées séparément.
La tension maximale admissible est la tension nominale + 6%. Si la tension d'entrée dépasse cette valeur, le
produit pourrait surchauffer ou même être irrémédiablement endommagé. La tension de sortie maximale est
garantie uniquement à la tension nominale.

3. Installation et utilisation

Retirez le produit de la boîte.

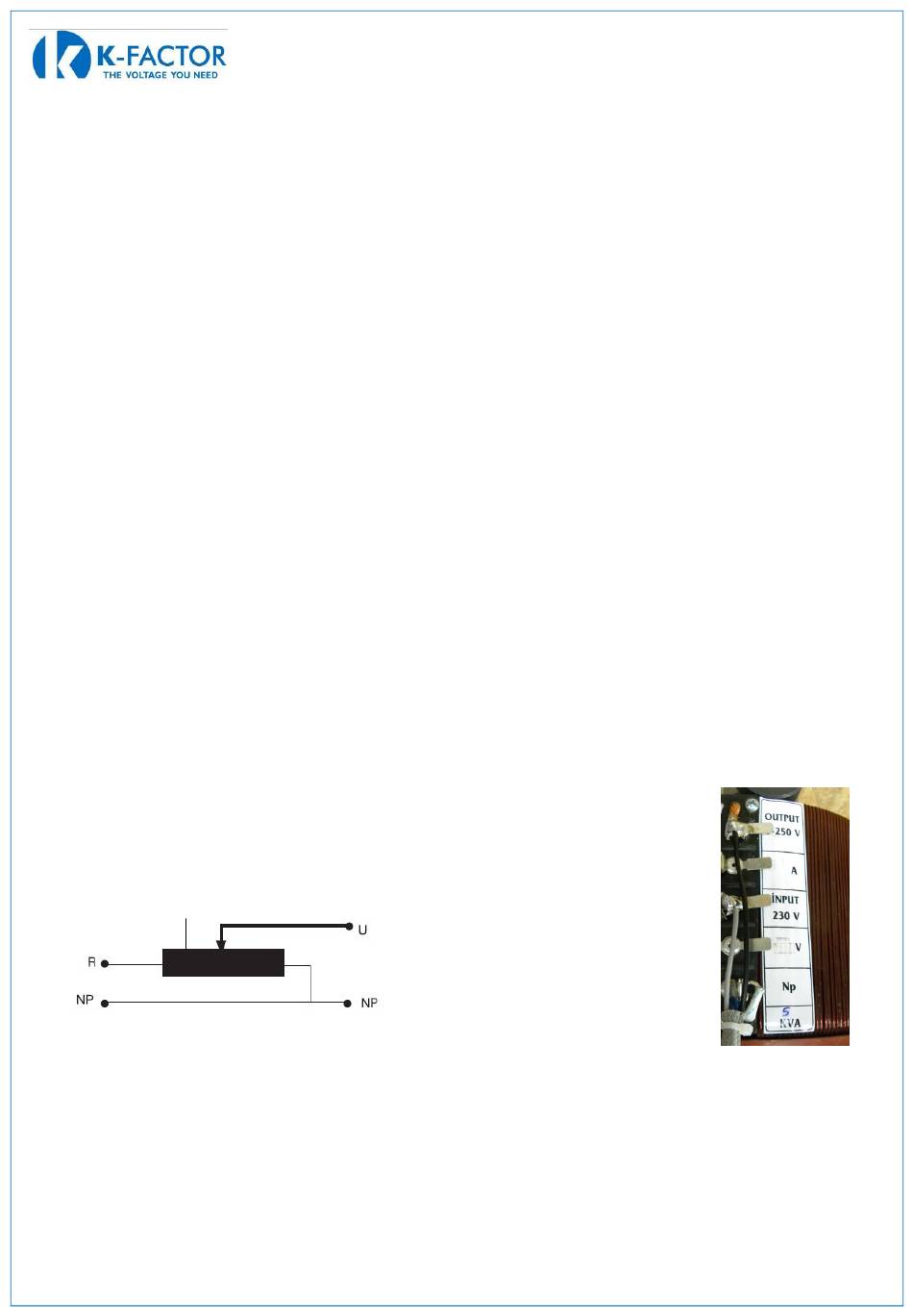

VERSIONS MONOPHASES: Le produit a 2 bornes marquées INPUT (INPUT) 230v et Np
(NEUTRE), une borne marquée OUTPUT (OUTPUT) 250V connectée à la brosse. Dans la
plupart des modèles, le terminal Np est commun, de sorte qu'il coïncide avec l'entrée et la
sortie, de sorte que les bornes d'alimentation sont en fait 3. Il peut y avoir une prise
intermédiaire.
Entrée 230V
Np
Entrée 230V
R (A sur l'étiquette du produit)
Sortie 0-250V
Versions triphasées: les bornes d'entrée sont marquées R-S-T. L1 L2 L3 sortie. Le borne neutre commune est
marquée NP (ou N dans certains modèles).
= Neutre commun (passant, puis entrée et sortie)
= Entrée réseau
= Fin d'enroulement 250V
= Sortie de phase de brosse réglable à raccorder à la charge
