Chapitre 10 / Schema Electrique - Skia Design Volcan 700 Manuel D'installation

10
CHAPITRE
I 10 SCHEMA ELECTRIQUE
13
14
12
11
10
9

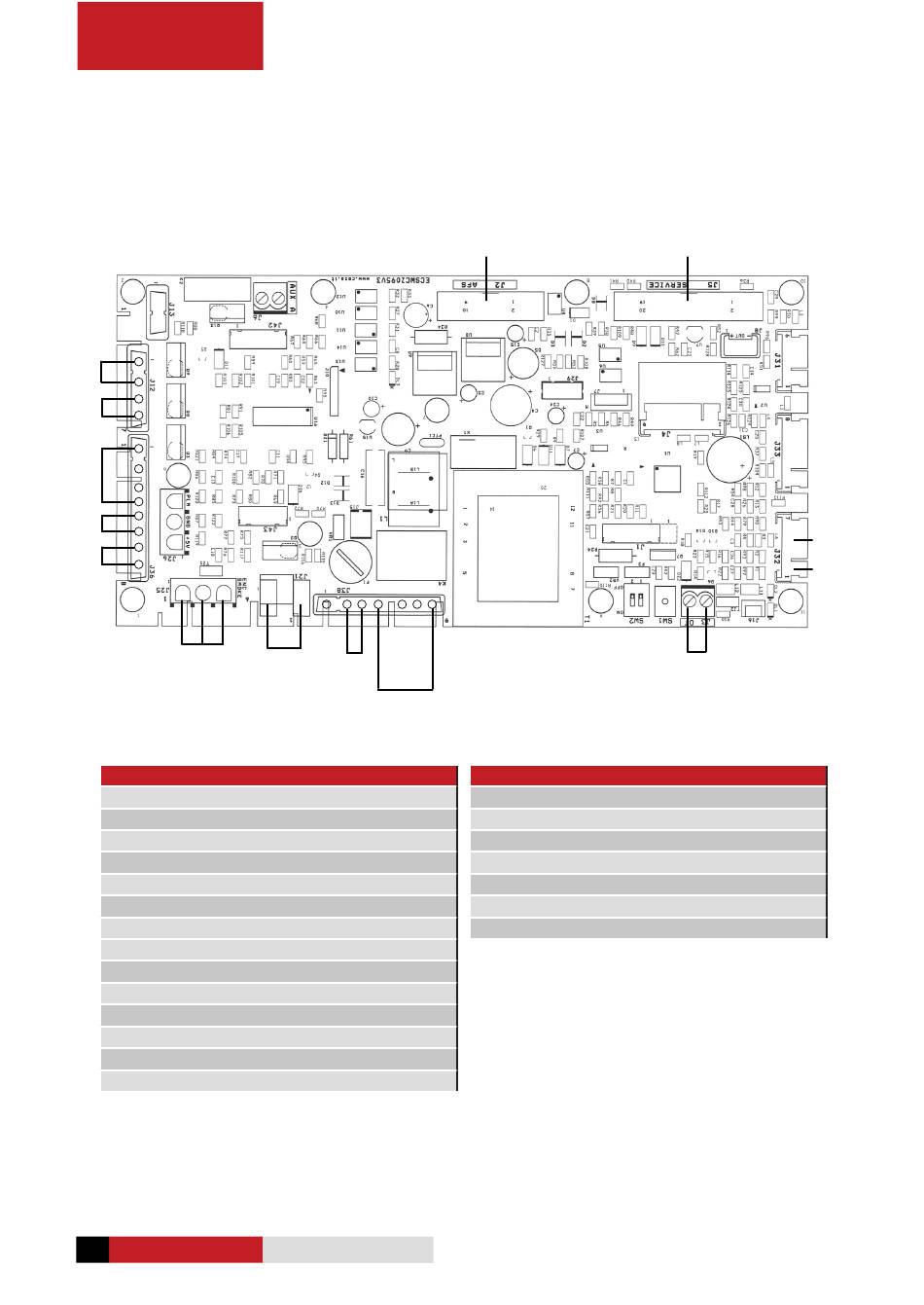

COMPOSANTS ELECTRIQUES
1 . Capteur de débit d'air (SDS)
2 . Carte interface externe
3 . Sonde de température ambiante
4 . Sonde de température des fumées
5 . Display / Récepteur
6 . Bougie
7 . Interrupteur
8 . Expulseur des fumées
9 . Capteur de vitesse (encodeur)
10 . Klixon
11 . Pressostat fumées 50PA
12 . Motoréducteur
13 . Ventilateur tangentiel
14 . Ventilateur centrifuge (canalisation)
22 Chapitre 10
8
7
6
SHEMA ELECTRIQUE
1
SYSTEMES DE SECURITE
Sonde de sécurité de température du réservoir de pellet
`
Pressostat
`
Fusibles de protection
`
Clapet anti-explosion
`
Encodeur du ventilateur extracteur de fumées
`
Sonde de température des fumées
`
Capteur de débit d'air (SDS)
`
2
4
3
5
