Chapitre 3 / Caracteristiques Technique; Dimensions - Skia Design Volcan 700 Manuel D'installation

3
CHAPITRE
I 3 CARACTÉRISTIQUES TECHNIQUES
I

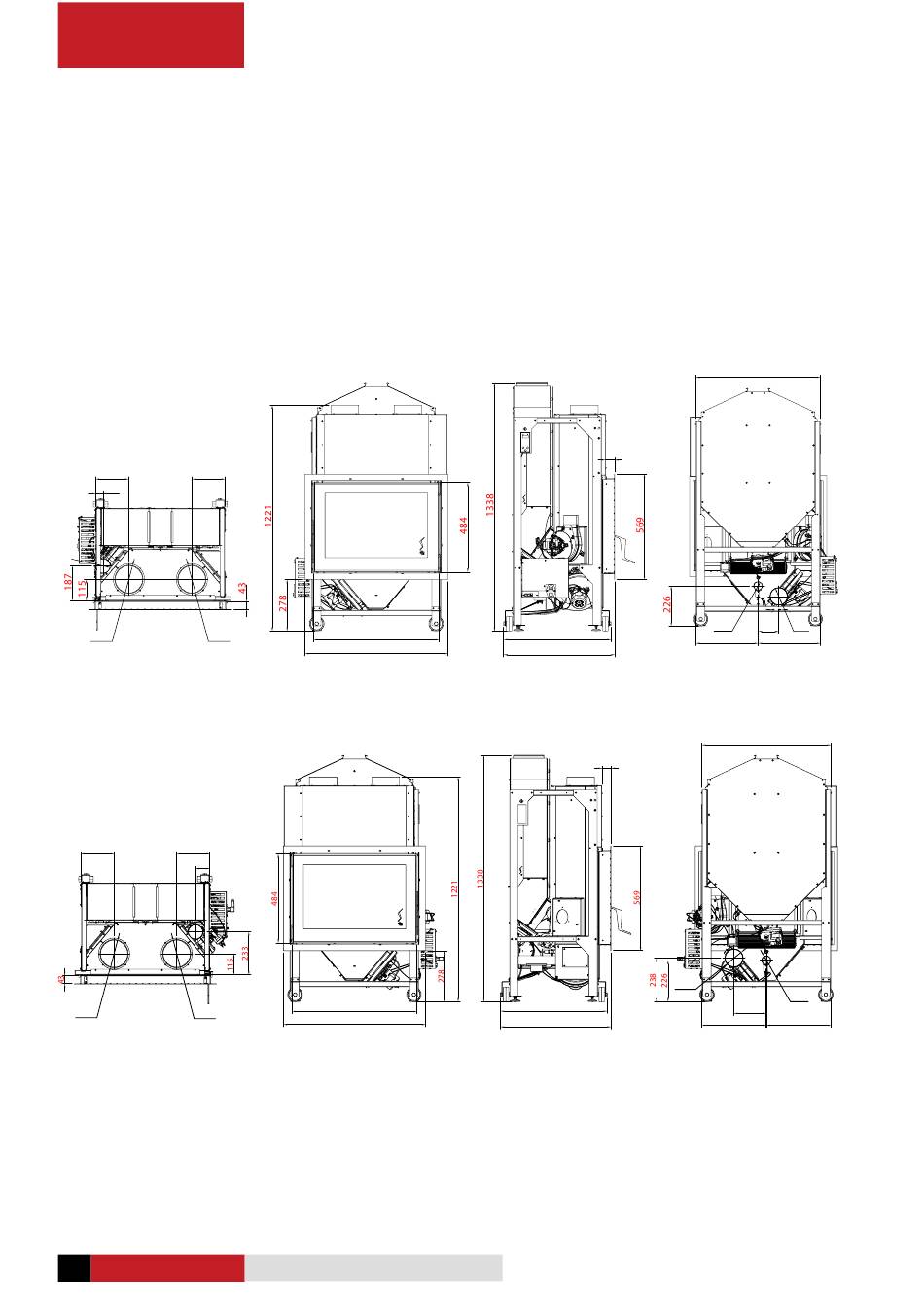

3.1 DIMENSIONS

I VOLCAN 700 L (Gauche)
180 180
40
Ø80
Ø149 Ø149
I VOLCAN 700 R (Droite)
180 180
78
Ø149
Ø149
10 Chapitre 3
676
772
676
772
CARACTERISTIQUES TECHNIQUES
50
Ø50
581
601
50
Ø100
581
601
700
Ø100
116
= =
700
Ø50
176
= =
