Sommaire des Matières pour Skia Design Volcan 700

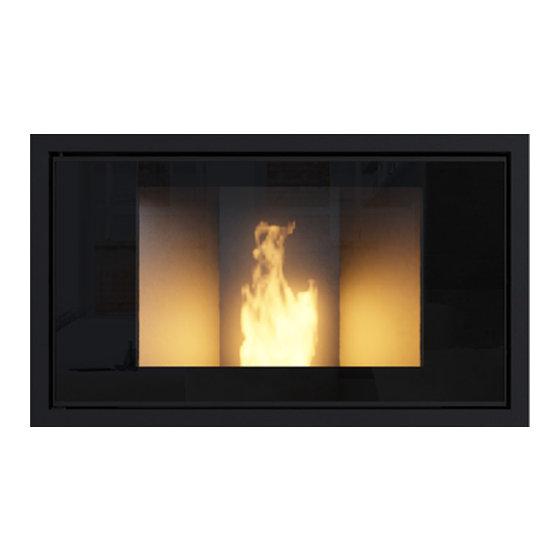

- Page 1 MANUEL D’INSTALLATION C O R P S S 0 3 VERSION 5.1 V O L C A N 7 0 0 9 0 0...
- Page 2 Cette notice est consultable sur le site internet www.skia-design.fr...
-
Page 3: Table Des Matières
/ EVACUATION DES FUMEES ET AIR DE COMBUSTION 5.1 EVACUATION DES FUMEES 5.2 ENTREE D’AIR DE COMBUSTION CHAPITRE 6 / DISTANCES D’INSTALLATION VOLCAN 700 / 900 CHAPITRE 7 / OPTIONS D’INSTALLATION 7.1 PORTE DE CHARGEMENT CHAPITRE 8 / ACCES AU POELE 8.1 ACCES LATERAUX... -
Page 4: Chapitre 1 / Mise En Garde Et Conditions De Garantie
Installez cet appareil conformément aux spécifications des normes en vigueur. L’installation, le branchement électrique et l’entretien doivent être effectués par un professionnel qualifié et agréé par Skia design. Vérifiez que tous les circuits d’alimentation soient mis hors tension avant d’accéder aux équipements électriques. - Page 5 La responsabilité du constructeur se limite à la fourniture du poêle. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions. Après chaque défaut d’allumage, vider et nettoyer le creuset avant le redémarrage de l’appareil. Contrôler que celui-ci soit propre et que les évents soient dégagés.
- Page 6 Le non-respect de ces indications entraîne l’entière responsabilité de celui qui effectue l’intervention et le montage. Les installations dans les lieux publics sont soumises au règlement sanitaire départemental et aux règlements ERP en vigueur. Le poêle est chaud lorsqu’il fonctionne, particulièrement la face vitrée.
- Page 7 Cet appareil est conforme à la norme NF EN 14785. Les entretiens annuels et autres interventions doivent être réalisés exclusivement par des professionnels qualifiés. Seule l’utilisation de pièces détachées d’origine est autorisée. Le non-respect de ces deux consignes dégage l’entière responsabilité et annule de fait la garantie du fabricant.
-
Page 8: Chapitre 2 / Informations Generales
CHAPITRE INFORMATIONS GENERALES N’utilisez jamais de granulé ayant une humidité supérieure à 10 % (sac ancien, ouvert, stocké dans un endroit humide…). Le changement de combustible peut nécessiter un ajustement des 2.1 QU’EST-CE QUE LE PELLET ? paramètres de combustion. Nous préconisons l’utilisation de granulés de bois naturel à... -
Page 9: Poele A Pellets - Fonctionnement
2.4 POELE A PELLETS - PARAMÉTRES UNITÉ ENplus-A1 FONCTIONNEMENT Diamètre 6 (±1) Longueur 3,15 bis 40 Cet appareil est exclusivement destiné à la combustion Densité en vrac kg/m³ du granulé de bois. Pouvoir calorifique MJ/kg 16,5 Teneur en eau Ma.-% Fraction des fines Ma.-% Résistance mécanique... -
Page 10: Chapitre 3 / Caracteristiques Technique
CHAPITRE I 3 CARACTÉRISTIQUES TECHNIQUES 3.1 DIMENSIONS VOLCAN 700 L (Gauche) Ø80 Ø50 Ø100 Ø149 Ø149 VOLCAN 700 R (Droite) Ø100 Ø50 Ø149 Ø149 Chapitre 3 CARACTERISTIQUES TECHNIQUES... - Page 11 VOLCAN 900 L (Gauche) Ø80 Ø100 Ø149 Ø149 Ø50 VOLCAN 900 R (Droite) Ø80 Ø100 Ø50 Ø149 Ø149 CARACTERISTIQUES TECHNIQUES Chapitre 3...
-
Page 12: Donnees Techniques
3.3 APPROVISIONNEMENT 3.2 DONNÉES TECHNIQUES EN COMBUSTIBLE Combustible : granulés de bois conformes à la norme EN PLUS, En fonction de l’utilisation de l’appareil, le niveau de pellets doit DIN Plus ou NF (1) être régulièrement vérifié de sorte que le poêle ne s’éteigne Dimensions des granulés Ø... -
Page 13: Systeme "Sds
CHAPITRE I 4 TECHNOLOGIES ET CANALISATION D’AIR CHAUD FONCTIONS SPÉCIFIQUES Dans la gamme Volcan, tous les modèles sont équipés d’un ventilateur spécifiquement conçu pour envoyer de l’air chaud SDS” SYSTEME “ dans une autre pièce à travers une canalisation. Pour le bon fonctionnement de votre poêle ainsi que pour Le changement de marque de pellet occasionne parfois quelques maximiser le rendement de cette fonctionnalité, nous vous petits soucis de paramétrage sur certains modèles de poêles. -
Page 14: Chapitre 5 / Evacuation Des Fumees Et Air De Combustion
CHAPITRE Evacuation des fumées I 5 ÉVACUATION DES (Zone 1) FUMÉES ET AIR DE COMBUSTION Zone 1 / Débouché 40 cm au-dessus du faitage : EVACUATION DES FUMÉES Le positionnement du débouché de conduit doit être conforme à l’arrêté du 22/10/69 et le conduit doit être conforme à... -
Page 15: Entree D'air De Combustion
ENTRÉE D’AIR DE COMBUSTION L’air frais est indispensable pour assurer une bonne combustion du granulé de bois. Un minimum de 4m³/h par kW de puissance maximale est nécessaire. 5.2.1 Arrivée d’air indirecte Pour assurer un débit de 4m³/h, il est essentiel de mettre en place une entrée d’air d’une section libre de 50cm2, (soit environ... -
Page 16: Chapitre 6 Distances D'installation
CHAPITRE I 6 DISTANCES D’INSTALLATION VOLCAN 700 / 900 Le rayonnement calorifique par la vitre impose l’éloignement de toute matière pouvant être détériorée par la chaleur (mobilier, papier peint, boiseries…). Une distance de 1 m évitera tout risque de dégradation. Attention il ne faut pas brûler de... -
Page 17: Chapitre 7 / Options D'installation
CHAPITRE I 7 OPTIONS D’INSTALLATION PORTE DE CHARGEMENT Afin d’accéder à la partie “Trémie” des appareils de la gamme VOLCAN, et pour effectuer le chargement en granulés de l’appareil, une porte de service sera placé sur la partie latérale du coffre. OPTIONS D’INSTALLATION Chapitre 7... -
Page 18: Chapitre 8 Acces Au Poele
CHAPITRE I 8 ACCÈS AU POÊLE ACCÈS FRONTAUX ACCÈS LATÉRAUX Actions possibles en ouvrant la porte. Actions possibles en ouvrant la porte latérale. • Intérieur du corps: nettoyage du foyer; enlèvement/ Remplacement/entretien de composants tels que : motoréducteur remplacement des éléments en fonte (brûleur et dos du de la vis sans fin ;... - Page 19 CHAPITRE I 9 ENTRETIEN ENTRETIEN QUOTIDIEN Les opérations de nettoyage décrites ci-dessous se feront uniquement lorsque le poêle est froid. AVERTISSEMENT : Lors des premiers allumages, il est possible qu’une odeur se dégage de votre appareil. Ceci est dû à une recuisson des différentes peintures à...
-
Page 20: Chapitre 9 / Entretien
Retirez le cendrier 9.2.4 DÉCENDRAGE Gardez l’accès libre pour le nettoyage du poêle et du conduit. Ce poêle produit environ 10g de cendre par kg de granulés brûlés. Appareil éteint et froid, ouvrez la porte de façade. Extraire le cendrier. Nettoyez et aspirez la totalité des cendres, puis replacez le cendrier. -
Page 21: Ramonage Biannuel
9.6 ARRET SAISONNIER DU POELE Après la dernière utilisation saisonnière du poêle, procédez comme suit : - enlevez complètement les granulés du réservoir et de la vis de chargement, et les jeter car il y a risque qu’ils prennent de l’humidité et perdent leurs qualités d’ici la prochaine saison de chauffe ;... -
Page 22: Chapitre 10 / Schema Electrique
CHAPITRE I 10 SCHEMA ELECTRIQUE COMPOSANTS ELECTRIQUES SYSTEMES DE SECURITE 1 . Capteur de débit d’air (SDS) Sonde de sécurité de température du réservoir de pellet 2 . Carte interface externe Pressostat 3 . Sonde de température ambiante Fusibles de protection 4 . -
Page 23: Chapitre 11 / Faq
CHAPITRE I FAQ • MON POELE CHAUFFE TROP Il faut savoir qu’un poêle classique développe en moyenne à basse puissance 3kw/h ce qui correspond à un bon chauffage électrique à pleine puissance. Solution : Activer le mode Ecostop. Attention à ne pas dépasser 3 allumages et extinctions par jour •... - Page 24 Avant chaque Personne allumage et au qui effectue Hebdomadaire Mensuel Tous les 3 mois 2 fois par an moins tous les l’entretien 2 jours Creuset Utilisateur Cendrier et tube de la bougie Utilisateur Échangeur des fumées Utilisateur Vitre et auto-nettoyage Utilisateur Fond du réservoir à...
-
Page 25: Certificat De Garantie
I CERTIFICAT DE GARANTIE Certificat de Garantie MFMG garantit cet appareil, pour ce qui est des défauts de fabrication et des matériaux, pendant 2 (deux) ANS à compter de la date de l’achat. La garantie ne s’applique plus si le défaut de conformité... - Page 28 MANUEL D’INSTALLATION C O R P S S 0 3 VERSION 5.1 V O L C A N 7 0 0 9 0 0 Marcel France Mecano Galva 64 Rue Pasteur, 08330 VRIGNE-AUX-BOIS (France) www.skia-design.fr...
