Sécurité Des Joints - Selkirk Ultimate One Directives D'installation Et Guide D'utilisation

Table des Matières

Publicité

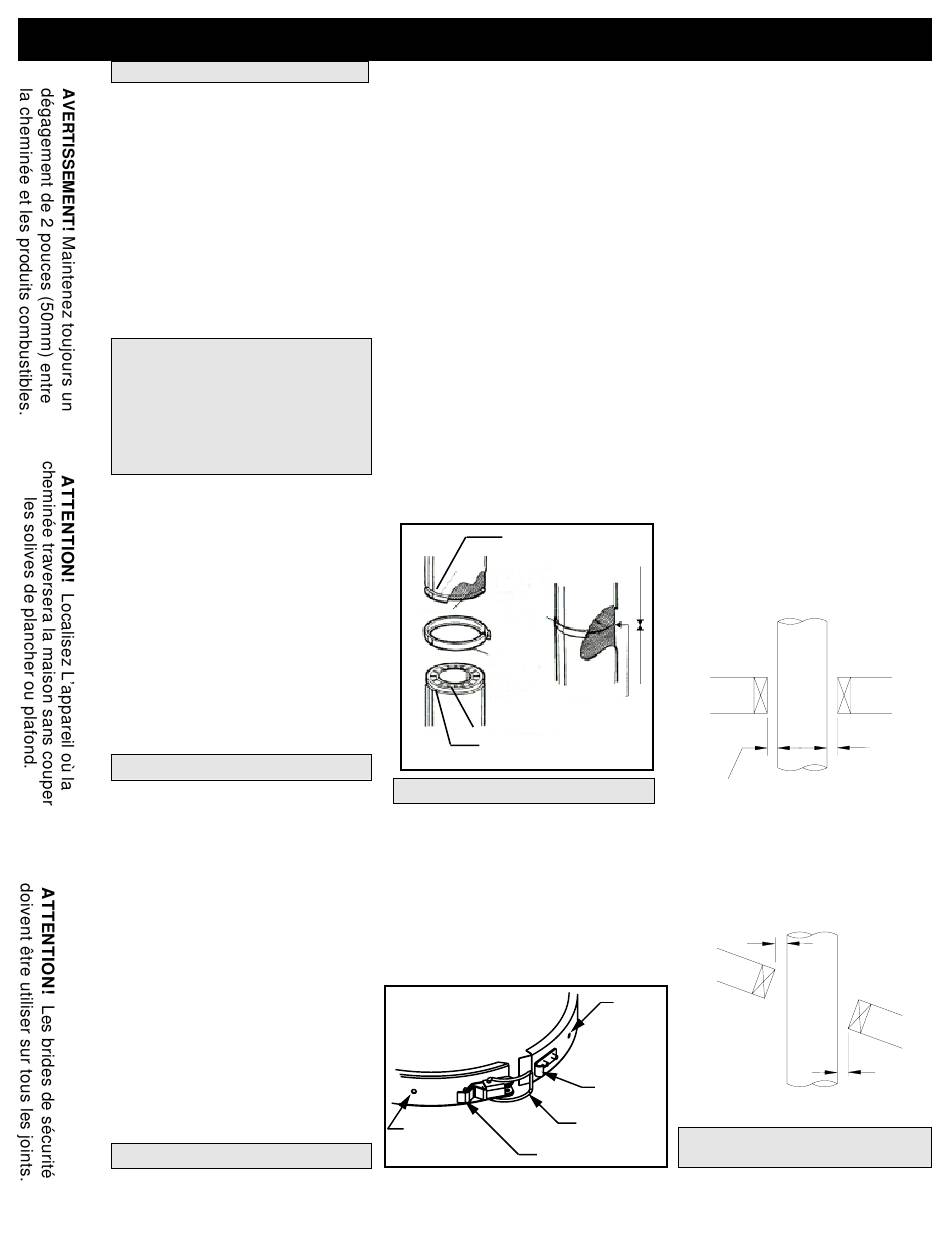

INFORMATION GÉNÉRALE - INSTALLATION DU SUPPORT DE PLAFOND
TYPE D'APPAREILS
Utiliser seulement avec un appareil inscrit
par une autorité de vérification reconnue
comme Underwriters Laboratories Inc.,
Underwriters Laboratories of Canada,
Intertek Testing Services, Warnock Hersey,
OMNI ou CSA. Les appareils approuvés
par EPA sont très recommandés.
Pour l'utilisation avec des appareils
fonctionnant au gaz ou à l'huile, le diamètre
du conduit devrait respecter les codes
d'installation CAN/CSA-B139.00 ou CAN/
CSA-B149.1-00 au Canada, et NFPA 54,
ANSI Z223.1 et NFPA 31 au É-U. Consulter
aussi les instructions d'installation du
manufacturier de l'appareil.
Votre cheminée à été testé et certifié
en utilisant tous les composants décrits
ci-contre. Le remplacement ou la
modification de n'importe quelles
pièces ou matériaux requis peuvent
sérieusement altérer la sûreté de votre
installation et annuleront la certification
ainsi que la garantie.
Situez la cheminée dans la structure de
façon à ce qu'elle puisse être installée
sans avoir à couper de solives, appuis,
plaques ou éléments majeurs devant
supporter un fardeau.
Chaque appareil à bois devrait avoir sa
propre cheminée.
Il ne devrait pas y avoir de régulateur de
tirage sur l'équipement à combustible
solide et tuyau de poêle.
Une longueur d'au moins 3 pieds (1m) de
tuyau de poêle entre l'appareil et la
cheminée est recommandée.
OUTILS
Votre cheminée UltimateONE est conçue
pour une installation utilisant les
procédures et matériaux de construction
standard. Les outils suivants seront requis:
-
GANTS DE SÉCURITÉ
-LUNETTES DE SÉCURITÉ
-MARTEAU ET CLOUS
-CISAILLES DE FERBLANTIER
-RUBAN À MESURE
-TOURNEVIS ET PINCES
-FIL À PLOMB ET NIVEAU
-ÉQUERRE
-SCIE À GUICHET OU SCIE
SAUTEUSE
-FUSIL CALFEUTAGE
D'autres outils ou équipements peuvent
être requis. Tout dépend de l'emplacement
et de la structure dans laquelle elle sera
installée.
SÉCURITÉ DES JOINTS:
Les hautes températures des gaz à
l'intérieur d'une cheminée forcent le tuyau
intérieur à se dilater.
6
Ceci, ainsi qu'une brosse de nettoyage de
cheminée peut causer la séparation des
joints s'ils ne sont pas solidement
verrouillés.
Compression de l'solant - UltimateONE
Avant d'assembler les longueurs de
cheminée à l'une et l'autre, l'isolant à
l'extrémité femelle (retenu en place avec
un dispositif en plastique) devrait être en
dessous de la coche extérieure afin d'être
compressé lors de l'assemblage.
L'extrémité mâle (retenu en place avec un
dispositif de papier et un anneau
dilatation) devrait être remplie d'isolant
jusqu'au haut du tuyau. Une fois que vous
avez assemblé les longueurs ensemble
installé également une bride de sécurité.
Avec l'isolant compressé, ceci permettra le
contact d'isolant à isolant (voir schéma 2).
N.B.:
Lorsque les dispositifs d'isolant
fondent ou se volatilisent durant l'opération
à haute température, l'isolant compressé
remplira l'espace.
Coche extérieure
Isolant compressé
Bride de
sécurité tout
Isolant
autour
Bride de
sécurité
Isolant en contact
Anneau de dilatation*
SCHÉMA 2
Coche extérieure
*Non exactement comme montrer
BRIDE DE SÉCURITÉ:
N.B.: Le tuyau de cheminée et pièces de
montage doivent être assemblés seulement
à l'aide des brides de sécurités fournies.
1. Placer simplement la bride de sécurité
dans la coche extérieure.
2. Engager la fermeture dans le crochet,
puis fermer la serrure (voir schémas 2 & 3).
Trous pilote
Serrure
3. Pour enlever la bride de sécurité, ouvrir
la serrure et dégager la fermeture.
4. Tous les joints formant une déviation
ou toutes longueurs suspendues sous un
support de toit doivent utiliser les brides
de sécurité et être fixés en utilisant deux
vis à métaux en acier inoxydable (#6 x1/
2") à travers les trous pilotes situés sur
chaque côté de la serrure.
DÉTAILS DE LA STRUCTURE
Planifiez votre installation avec soin. Si
possible, positionnez l'appareil de sorte
que l'ouverture de la buse soit centrée
dans l'ouverture du plancher ou du plafond.
Laissez tomber une ligne à plomb au
centre de l'ouverture de la buse et
de
marquez ce point central sur le plafond.
Faire l'encadrement de l'ouverture en
s'assurant de maintenir les 2 po de
dégagement aux matériaux com-
bustibles. Référez-vous au tableau 1 ou
aux tables applicables pour les
dimensions de l'encadrement et
marquez-les des lignes appropriées
autour du point central.
Assurez-vous que la cheminée ne
croisera pas un élément structurel lors
du passage à travers un plafond, toit ou
plancher.
Si la cheminée va croiser un élément
structurel, ajuster votre installation soit
avec une déviation ou déplacer l'appareil
de façon que l'intégrité structurelle de la
maison soit maintenue.
SHCÉMA 4
2" Min.
Structure typique de solive
Toutes les ouvertures devraient être de
forme carrée ( les quatre côtés), être
d'aplomb et dans un alignement parfait
avec chacune des autres ouvertures
(voir schéma 4). Pour les toits et/ou
plafonds en pente, assurez-vous que la
dimension de l'encadrage soit mesurée
en plan horizontal (voir schéma 5).
2" Min.
Trous
pilote
SCHÉMA 5
Crochet
Structure typique de solive de toit
Fermeture
Support de plafond / Cathédral -
SCHÉMA 3
plafond plat
Voyez le tableau 2 à la page de
spécification pour le rendement maximal
des supports (rond ou carré).
2" Min.
2" Min.
UltimateONE
