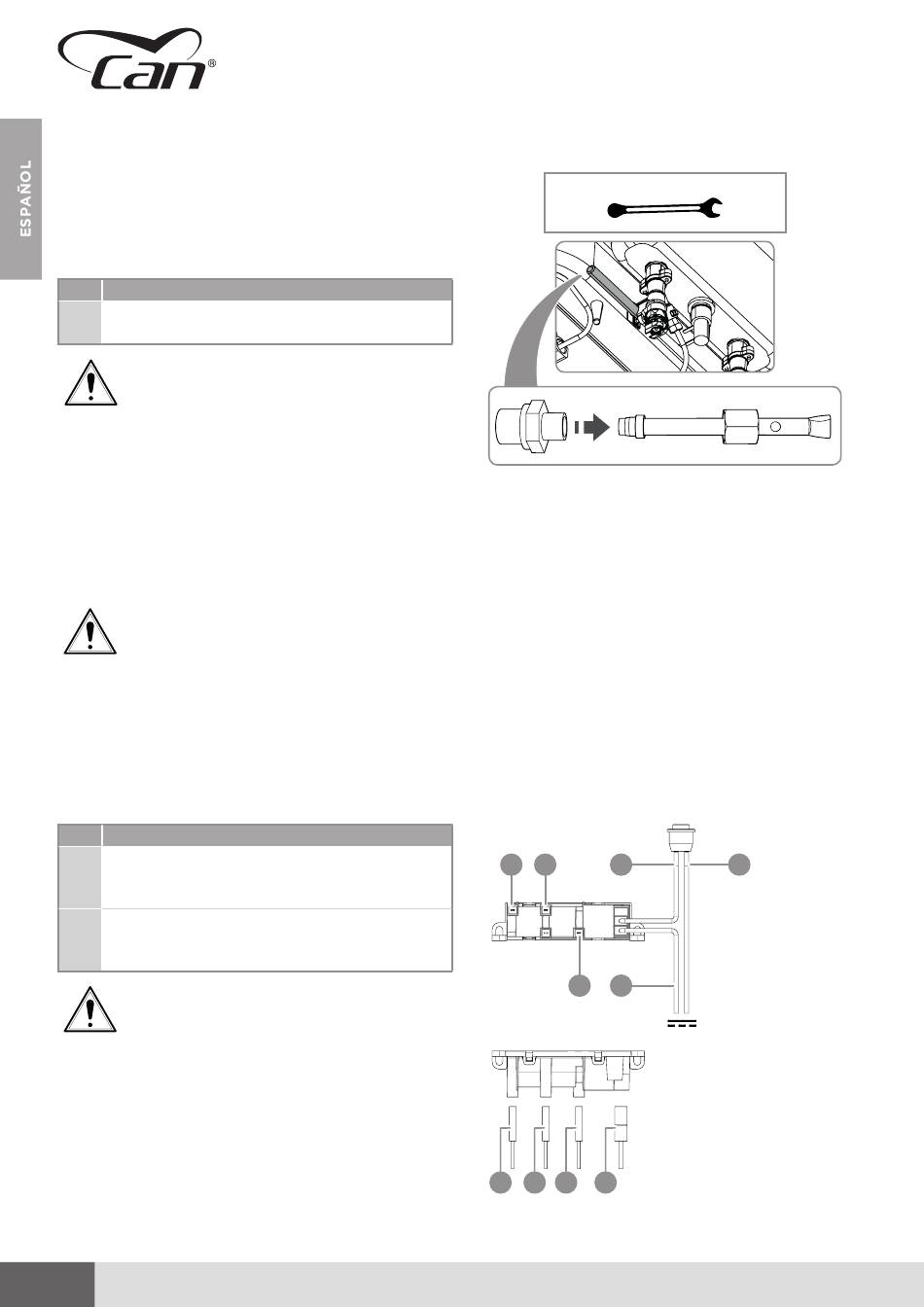

PROCEDIMIENTO DE CONEXIÓN DEL GAS
El equipo se suministra con una rampa de gas que
tiene una parte terminal lisa y libre de al menos 30
mm, adecuada para aplicar racores de compresión
apropiados. Para realizar la conexión del gas, haga
lo siguiente:
paso
1
Conecte el tubo de Ø 8 mm al racor con tuerca de
apriete de la red de distribución del gas.
¡ATENCIÓN!
Durante la instalación y la conexión, el
tubo de conducción de gas del aparato
no debe someterse a torsión, tracción u
otras tensiones mecánicas que puedan
comprometer
resistencia.
Tras haber conectado el equipo a la red de gas, compruebe la estanqueidad de las conexiones utilizando
una solución de agua y jabón o haciendo uso de un dispositivo de prueba para probar el cierre estanco a
presión, normalmente suministrado a los técnicos instaladores de las instalaciones de gas.
¡ATENCIÓN!
¡Está terminantemente prohibido utilizar llamas libres para controlar la estanqueidad y la
puesta en servicio del dispositivo! Si la prueba es satisfactoria, todos los quemadores se
pueden encender para comprobar que la llama sea regular y estable.
CONEXIÓN ELÉCTRICA (solo para versión IGN)
Las versiones del producto IGN están equipadas con un generador de chispa de baja tensión (12 V CC) para
el encendido de los quemadores, generalmente instalado en un soporte de metal en la parte inferior de la
placa. Para conectar el generador a la red de distribución de la corriente eléctrica, haga lo siguiente:
paso
1
Conecte el extremo libre del conductor negro (-)
al polo negativo de los terminales de red o de un
acumulador.
2
Conecte el extremo libre del conductor negro (+)
al polo positivo de los terminales de red o de un
acumulador.
¡ATENCIÓN!
Está terminantemente prohibido realizar
cualquier tipo de conexión del equipo a
una red de suministro de energía que no
sea de 12 V y en corriente continua (CC).
Cualquier otra conexión puede constituir
un peligro grave para el usuario del
equipo y causar daños irreversibles al
mismo dispositivo.
130
PLACAS DE GAS COMBINADAS CON FREGADERO EMPOTRADO ▪
acción
su
estanqueidad
acción
EQUIPO NECESARIO
y
Importante: los racores no forman parte del producto. Del
suministro y de la conexión se ocupará solamente el instalador.
4
4
4
5
5
5
6
serie FL
3
1
2
-
+
12 V DC
1 Cable de alimentación polo
positivo
2 Cable de alimentación polo
negativo
3 Cable de conexión pulsador
generador
4 Alojamiento fast-on de las
bujías
5 Conectores fast on de las bujías
6 Conectores fast-on
alimentación 12V CC (+ -)
