Caractéristiques techniques
3 Caractéristiques techniques
34-41/64"
34 41/64"
(880 mm)

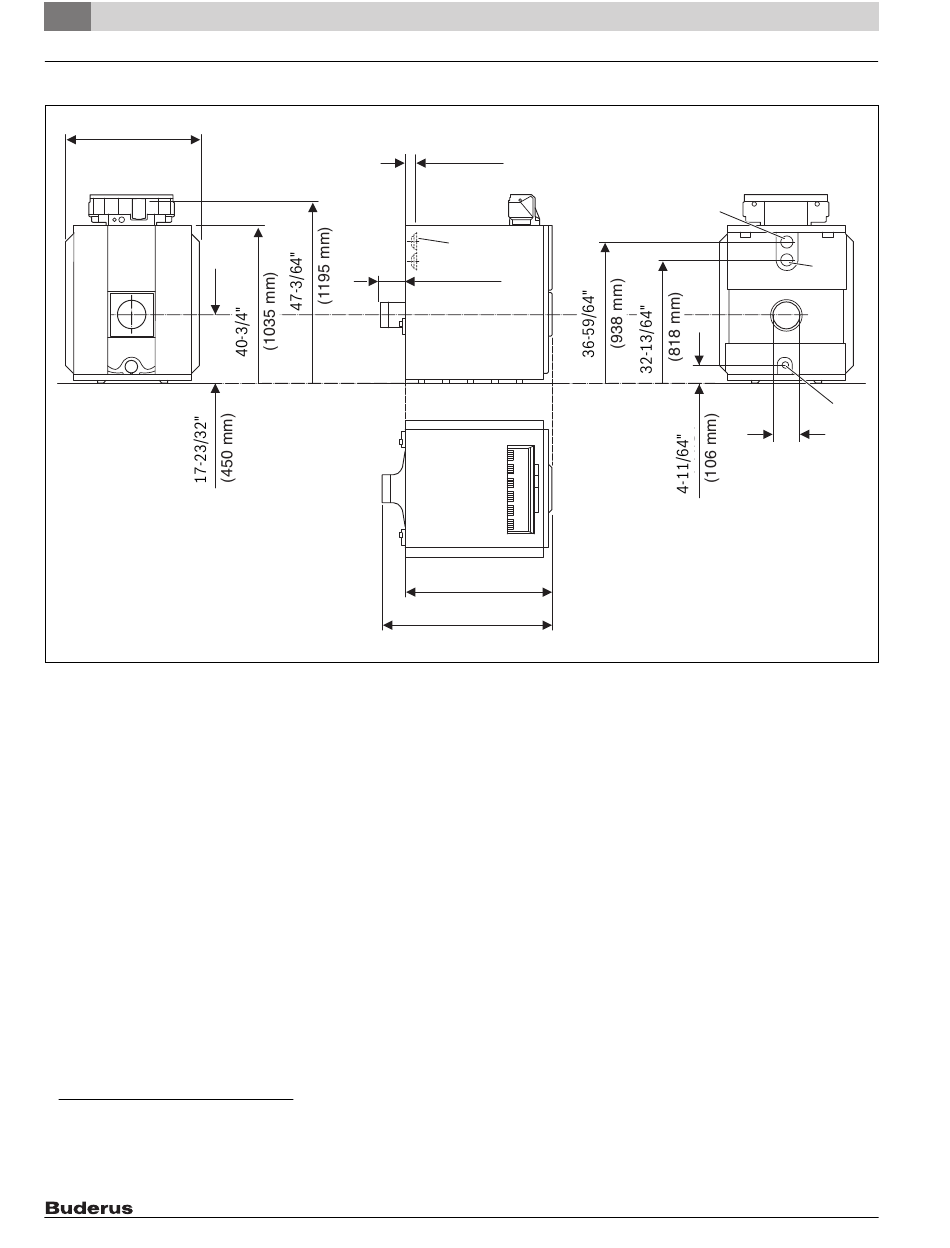

Fig. 3 Caractéristiques techniques de la Logano G315 (dimensions en pouces (mm))
EL Robinet de vidange (Rp ¾)
L Longueur du corps de chauffe
K
L Longueur totale de la chaudière
RK Raccordement retour sur la chaudière
VK Raccordement départ sur la chaudière
1) Le robinet de vidange (EL) ne doit servir qu'à vidanger l'installation, pas à la remplir.
2) Le remplissage de la chaudière et de l'installation doit être réalisé sur une buse séparée sur la conduite de retour.
3) La bride de raccordement correspond à la commande réduite à 212 (DN100), 176 (DN80) ou 149 (DN65).
8
1)
2)
3)
2-13/64"
2 13/64"
(56 mm)
VK
6 7/64"
(155 mm)
L
K
L
VK
RK
EL
7"
(180 mm)
