3.2 Installation du tuyau d'admission d'air.

L'air de combustion ne doit pas provenir de
l'intérieur, de l'espace habitable, du moteur ou du
coffre à bagages du véhicule ou du navire. L'air
doit être prélevé dans des zones bien ventilées ou à
l'extérieur du véhicule ou du navire.
La longueur maximale du tuyau d'admission
d'air est de 2 mètres. Le tuyau d'air doit être aussi
court que possible (coupé à la longueur nécessaire).
Il est interdit d'utiliser l'appareil de
chauffage sans tuyau d'admission d'air.

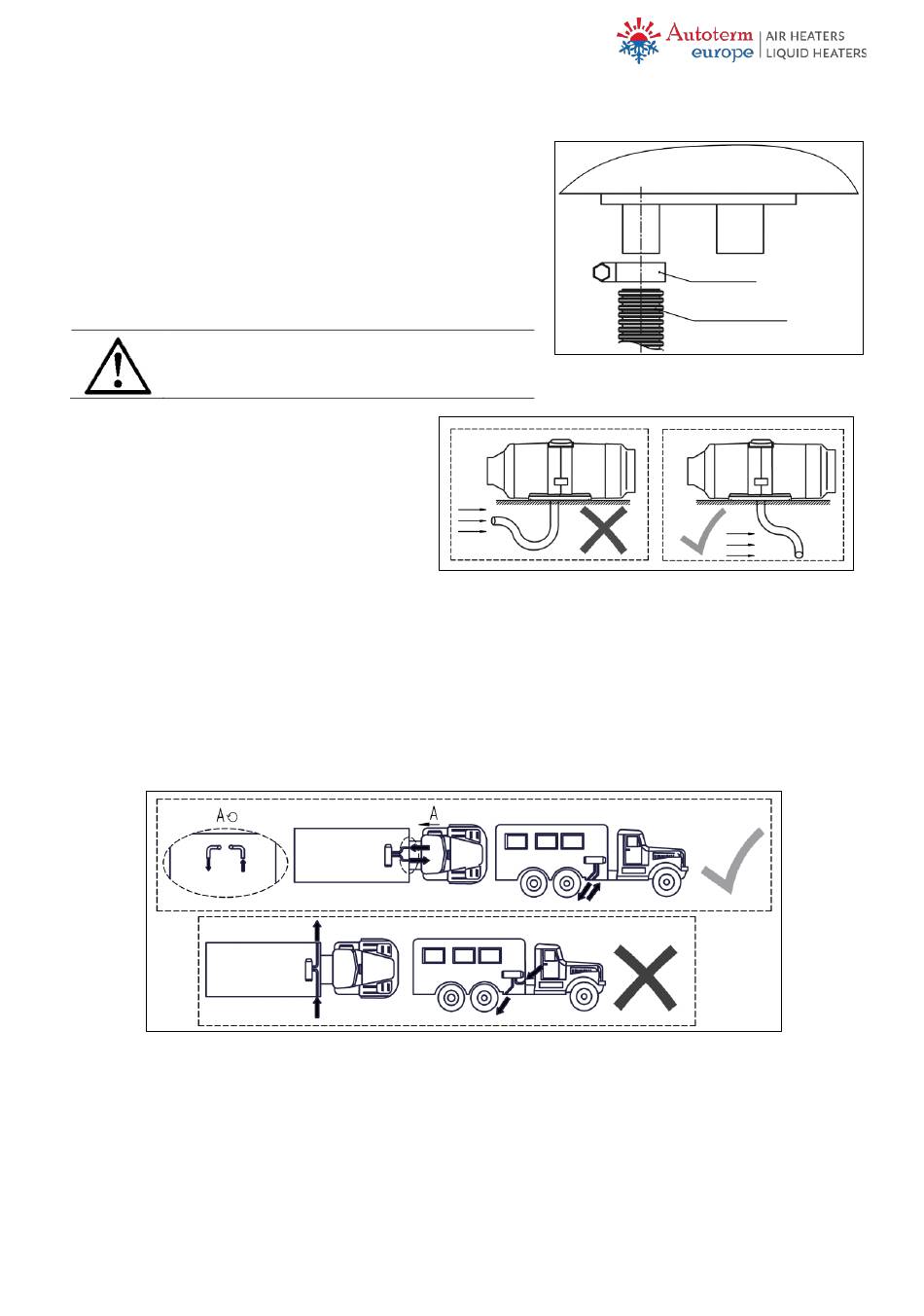

Le tuyau d'admission d'air est
connecté directement au tuyau de
l'appareil de chauffage et fixé avec un
collier. (Fig. 4).
Lors de la pose du tuyau d'admission
d'air, évitez les coudes serrés et
n'obstruez pas l'ouverture du tuyau
d'admission d'air avec des corps
étrangers. Assurez-vous que son est
dirigée vers le bas (voir Fig. 5). Si cela n'est pas possible, un trou de Ø3 mm doit être percé
au point le plus bas du tuyau.
L'installation correcte des tuyaux d'échappement et d'admission d'air se fait lorsqu'ils
sont du même côté (Fig.6a / b). La distance entre eux doit exclure la ré-aspiration des gaz
d'échappement par l'admission d'air (au moins 20 cm).
Fig. 6a - Emplacement des tuyaux d'admission et d'échappement sur les véhicules terrestres
Appareil de chauffage
Fig. 4 - Connexion du tuyau d'air à l'appareil
Fig. 5 - Position du tuyau d'admission d'air /
d'échappement d'air
13
Pince 25x40
Admission d'air
tuyau
de chauffage
