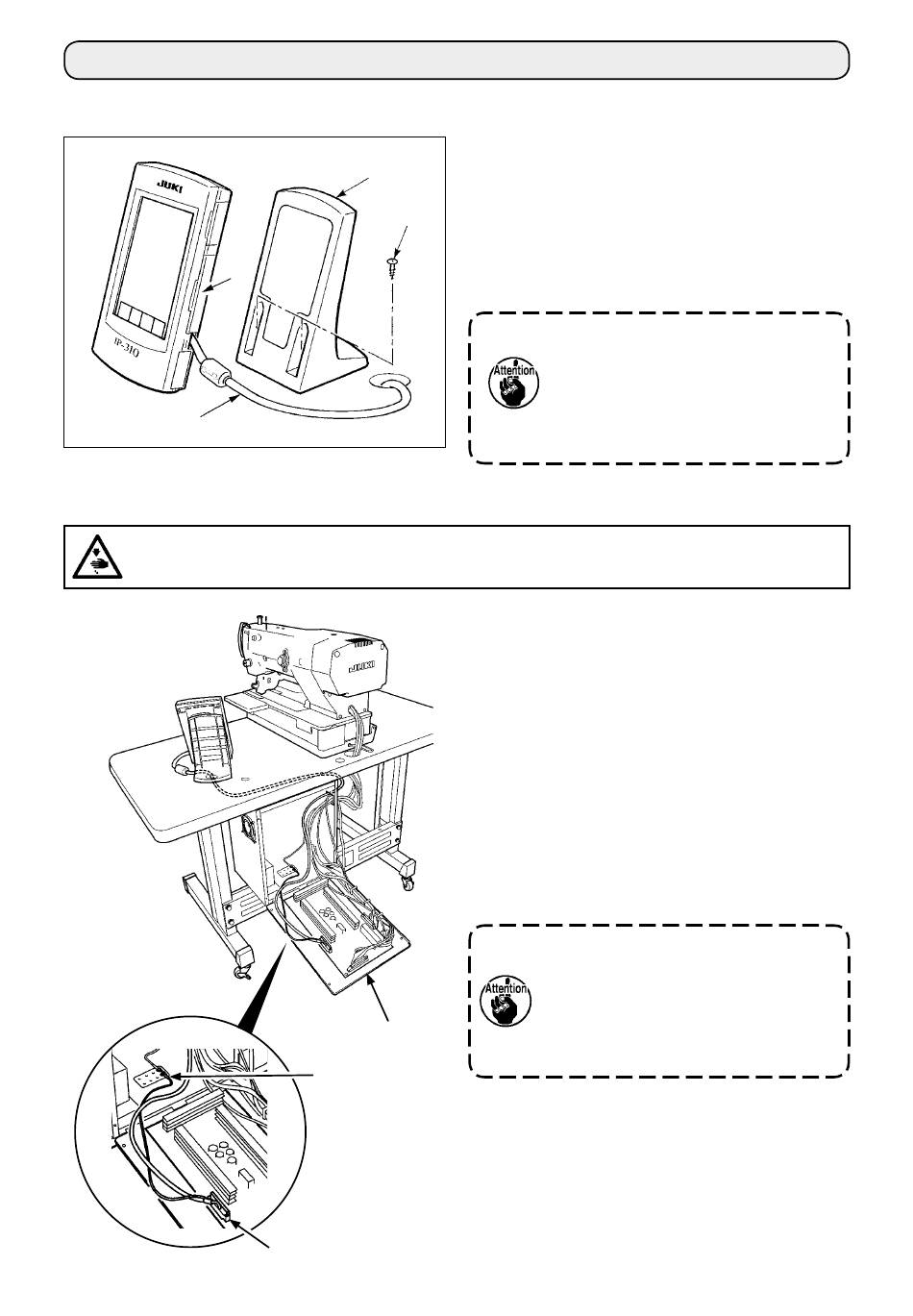

#. INSTALLATION DE L'IP-310 SUR LA TABLE/SUPPORT ET LA BOITE DE COMMANDE

1. Procédure d'installation du panneau de commande et du socle d'installation
1
2

2. Raccordement du cordon et mise sous tension

AVERTISSEMENT :
Couper l'alimentation avant d'effectuer les connexions pour ne pas risquer un accident dû à une
brusque mise en marche de la machine.
3
4
Carte principale
(MAIN)
Fil de terre
CN34
–  –
1) Ouvrir le couvercle 1 et retirer le câble 2 .
Rebrancher ensuite le câble au panneau sur
le dessus de la table après l'avoir fait passer
par l'orifice dans la table.
2) Fixer la plaque d'installation du panneau de
commande 3 à un endroit optionnel sur la
table avec deux vis à bois 4 .
Poser le panneau sur une position
où le couvercle de déplacement X
ou la poignée de tête ne viennent
pas en collision car le panneau
risquerait autrement d'être endom-
magé.
1) Faire passer le cordon du panneau de
commande dans l'orifice de câblage de la table
et le raccorder à la boîte de commande sous la
table. Si la table ne comporte pas d'orifice de
câblage, faire passer le cordon sur une position
où il ne gênera pas lors du basculement de
la tête de la machine ou de la couture et le
raccorder à la boîte de commande. Raccorder
le cordon au connecteur CN34 situé sur la carte
principale (MAIN) de la boîte de commande
ou intégré à la tête de la machine.Pour plus d'
informations, consulter le manuel d'utilisation de l'
unité principale de la machine.
Après avoir terminé les opérations ci-dessus,
établir l'alimentation.
Avant de raccorder le cordon, s'
assurer que l'unité principale est hors
tension. Ne pas raccorder le cordon
lorsque l'unité principale est sous
tension car ceci pourrait entraîner des
anomalies ou endommager le circuit.
