3 Uppställning och installation
3.5 Installation av tillvalstillbehör
3.5.1 Montering elektrisk backup-värmare
(EKBUxx)
INFORMATION
Vid låg takhöjd måste ackumulatortanken tippas i tomt
tillstånd vid monteringen av backup-värmaren. Detta måste
göras före alla övriga installationssteg.
Med inomhusenheten är det möjligt att montera en elektrisk
tillsatsvärmare (backup-värmare EKBUxx). På så sätt kan t ex
regenerativ ström användas som extra värmekälla.
INFORMATION
Med denna komponent följer en separat anvisning, som bl
a innehåller monterings- och driftanvisningar.
3.5.2 Montering av anslutningsset Extern
värmealstrare
För styrning av en elektrisk backup-värmare eller en annan extern
värmealstrare, måste anslutningssetet för externa värmealstrare
installeras.
1 Öppna huset; ta därvid bort skruven.
2 Ta bort de extra komponenterna från huset
(dragavlastningsclips, buntband, genomföringshylsa).
3 Placera anslutningssetet på inomhusenhetens reglerhus. För in
anslutningssetets hakar (1) i slitsarna på reglerhuset (2) och
tryck därefter ned anslutningssetet.

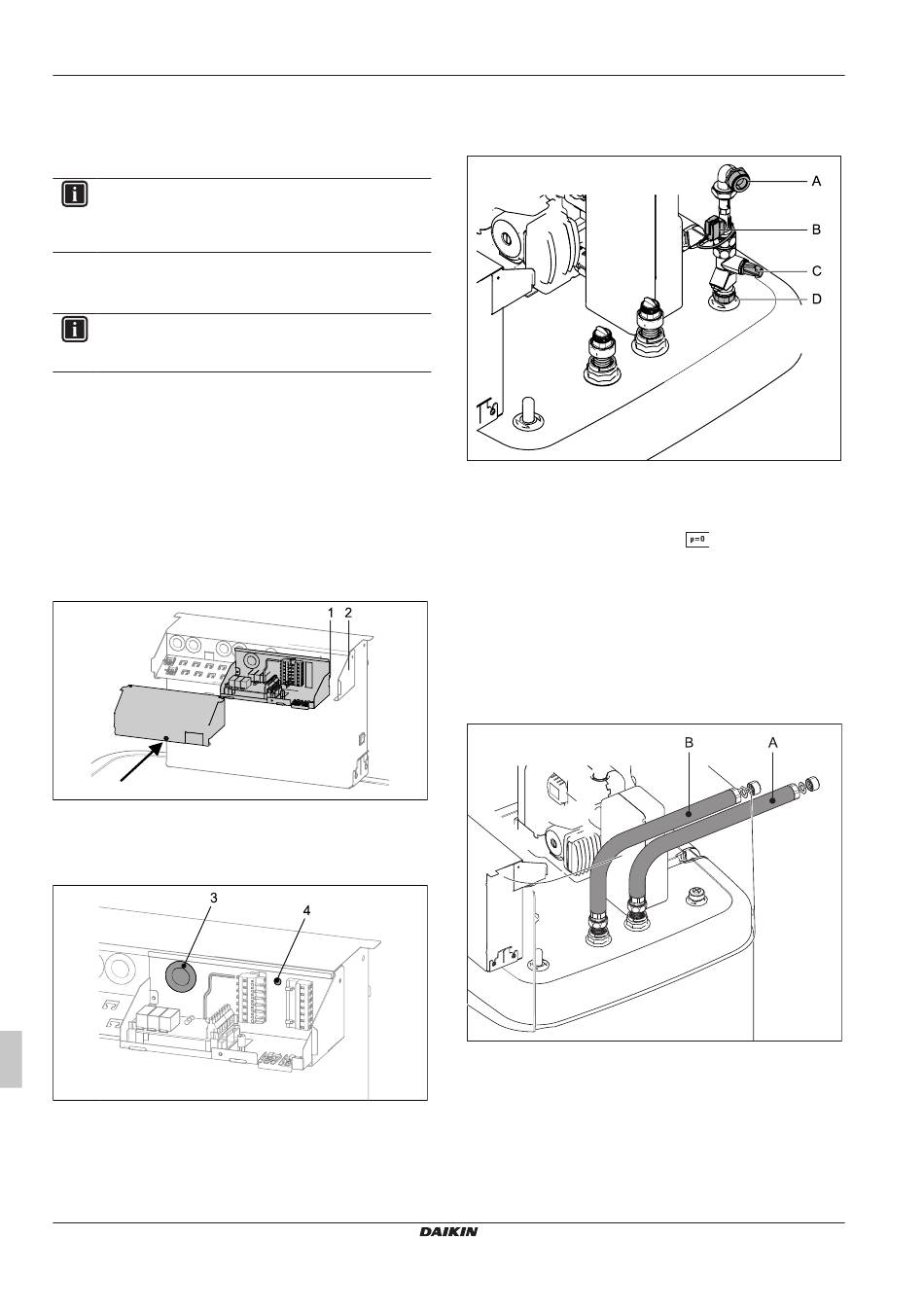

Bild 51-25 Montering av anslutningsset
4 Placera genomföringshylsan (3) på genomföringen mellan
anslutningssetet (A) och reglerhuset (B).
5 Tryck in fästniten (4).
Bild 51-26 Kabelgenomföring
6 Dra kabeln för EHS-kretskort Ultra genom genomföringshylsan
och anslut den till RoCon BM2C (se
7 Sätt åter på locket och förslut med skruven när installationen är
klar och de elektriska anslutningarna utförda (se
Kap. 3.7).
Installationshandbok
246
Bild 51-41).
Kap. 3.6 resp
3.5.3

Montering av DB-anslutningskit

Med det alternativa DB-anslutningskitet är det lättare att ansluta
DrainBack-ledningen (solvärmesystemtillopp).
Bild 51-27 DB-anslutningskit
A Anslutning DB-ledning (solvärmesystemtillopp)
B Flödessensor (inte del av DB-anslutningskitet, utan finns
med till EKSRPS4)
C Flödesbegränsare (FlowGuard)
D
Anslutning solvärmetillopp
3.5.4

Montering av P-anslutningskit

Med det alternativa P-anslutningskitet för Biv-enhetstyper blir det
lättare att ansluta tillopps- och returledningen på ett trycksatt
solvärmesystem eller en annan extern värmealstrare till
ackumulatortanken. Kitet innehåller två värmeisolerade korrugerade
rör som ansluts till specialtankens anslutningar med en
överfallsmutter. I andra änden av de korrugerade rören sitter vardera
en adapter för olika anslutningsdimensioner för tillopps- och
returledningen.
Bild 51-28 P-anslutningskit för Biv-enhetstyper
A Anslutning för tillopp (röd)
B Anslutning för retur (blå)
Värmepump (inomhusenhet) med integrerad varmvattenberedare
på ackumulatortank
