6.4 Rørledningsskjema kjølemiddelkrets

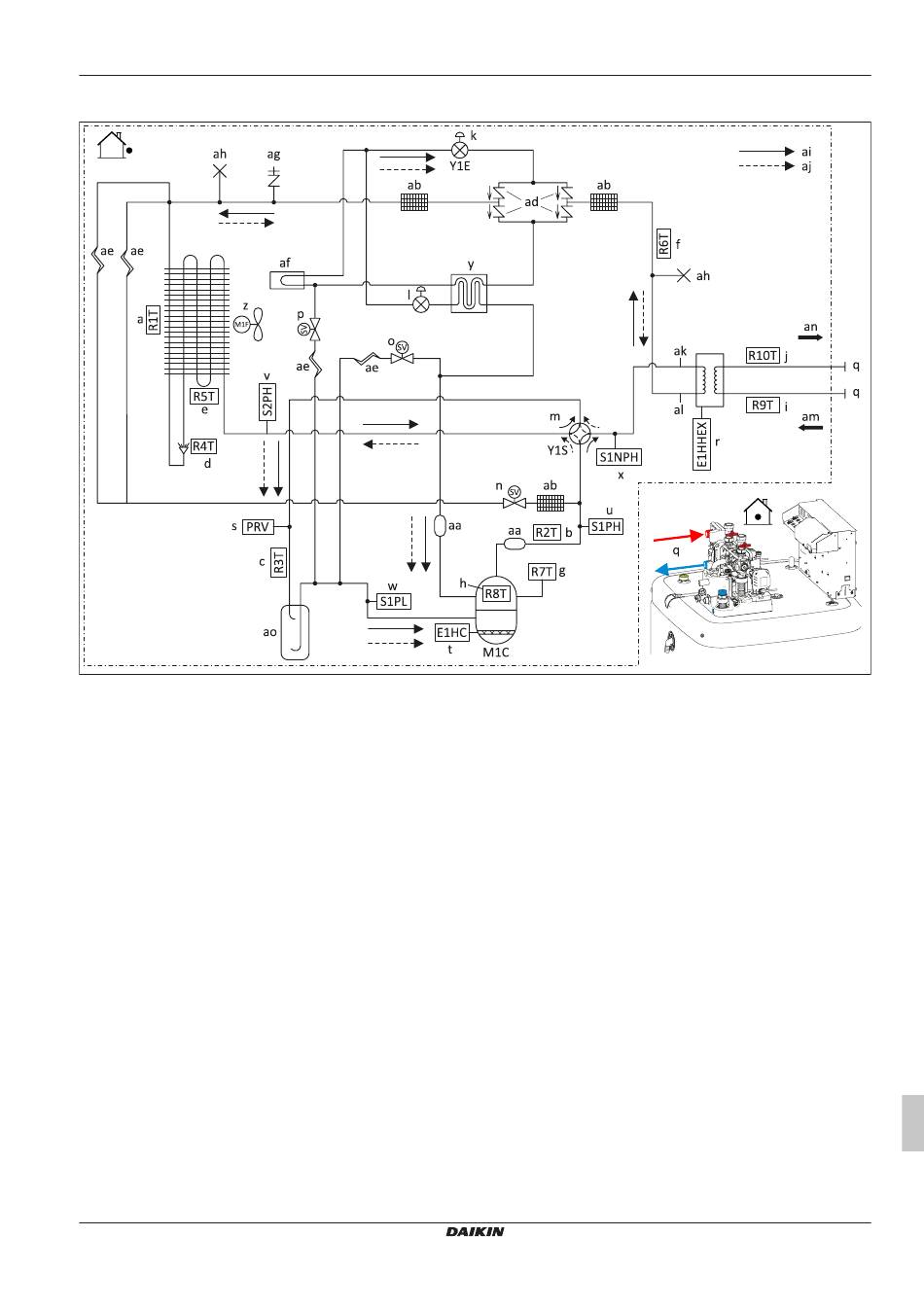

Ill. 62-3 Komponentene i varmepumpekretsløpet
a / R1T Omgivelsestemperaturføler
b / R2T Temperaturføler (utløp)
c / R3T Temperaturføler (avsug)
d / R4T Temperaturføler (varmeveksler) (fordeler)
e / R5T Temperaturføler (varmeveksler midte)
f / R6T Temperaturføler (væske)
g / R7T Temperaturføler (kompressorhus)
h / R8T Temperaturføler (kompressortilkobling)
i / R9T Vanninntak-temperaturføler
j / R10T Vannutløp-temperaturføler
k / Y1E Elektronisk ekspansjonsventil (hoved)
l / Y3E Elektronisk ekspansjonsventil (injeksjon)
m / Y1S Magnetventil (4-veis ventil)
n / Y2S Magnetventil (varmgass-bypass)
o / Y3S Magnetventil (lavtrykk-bypass)
p / Y4S Magnetventil (Injeksjonsbypass)
q Skrutilkobling 1" M
r / E1 H HEX Magnetventil
s Overtrykksventil
t Veivhusoppvarming
u Høytrykksbryter (5,6 MPa)
v Høytrykksbryter (4,17 MPa)
w / S1PL Lavtrykksbryter
x Høytrykkssensor
y Forvarmer
z Viftemotor
aa Lyddemper
ab Filter
ac Kompressor
ad Sikkerhetsventil
ae Kapillarrør
af Kretskort – kjøling
ag Serviceport -5/16" – lyssignal
ah Avklemt rør
ai Varme
aj Kjøling
ak i gassform
al i væskeform
am Vanninntak (retur)
an Vannutløp (tur)
ao Varmtvannsbeholder
Daikin Altherma ETS(X/H)(B)-D
Varmepumpe (inneapparat) med integrert varmeakkumulator
008.1448499_00 – 06/2019 – NO
