Minsta avstånd
FARA: RISK FÖR BRÄNNSKADOR
Plastväggen i inomhusenheten kan smälta vid yttre
värmepåverkan (> 80 °C) och fatta eld i extremfall.
▪ Inomhusenheten måste ställas upp på minst en meters
avstånd från andra värmekällor (> 80 °C) (t ex elektriskt
värmeaggregat, gasvärmare, skorsten) och brännbart
material.
FÖRSIKTIGT
Om inomhusenheten inte ställs upp tillräckligt långt
nedanför de plana solfångarna (ackumulatorns ovankant
ligger högre än solfångarnas nederkant) kan det trycklösa
solvärmesystemet inte tomköras helt i ytterområdet.
▪ Ställ vid solsystemanslutning upp inomhusenheten
tillräckligt långt nedanför de plana solfångarna
(observera minsta lutning på solvärmesystemets
förbindelseledningar).
Rekommenderade minimiavstånd:
Till vägg: (baksida) ≥100 mm, (sidor) ≥500 mm
Till tak: ≥1200 mm, minst 480 mm.
Avstånd till utomhusenhet:
Vid valet av uppställningsplats måste uppgifterna i
observeras.
Maximal kabellängd mellan inomhus- och
utomhusenhet
Maximal höjdskillnad mellan inomhus- och
utomhusenhet
Tab. 51-2
3.3.2 Uppställning av apparaten
VARNING
När inomhusenheten inte är fylld är den tung upptill och
kan tippa omkull vid transport. Därvid kan personer
utsättas för fara eller apparaten skadas.
▪ Säkra inomhusenheten, transportera den försiktigt och
använd handtagen.
Förutsättning
▪ Uppställningsplatsen motsvarar respektive landsspecifika
föreskrifter enligt minimikraven som beskrivs i
Daikin Altherma ETS(X/H)(B)-D
Värmepump (inomhusenhet) med integrerad varmvattenberedare
008.1448499_00 – 06/2019 – SV
Uppställning
Tab. 51-2
50 m
10 m
Kap. 3.3.1.
Bild 51-6

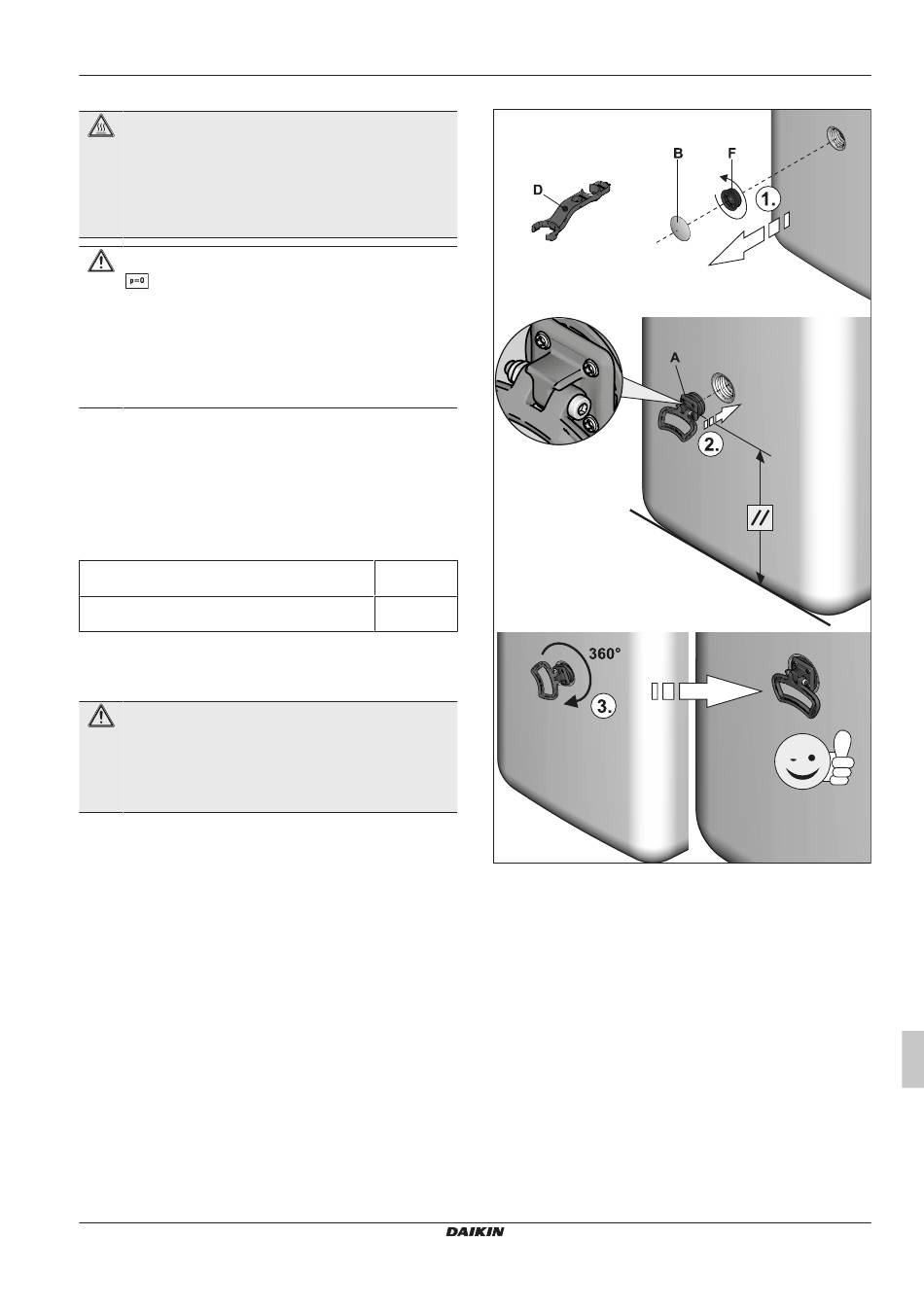

1 Ta bort förpackningen och kassera den miljövänligt.
2 Dra av täckskydden på ackumulatortanken
och vrid ut gängstyckena
handtagen ska monteras.
3 Skruva in handtagen
4 Transportera inomhusenheten försiktigt till uppställningsplatsen,
använd handtagen.
5 Ställ upp inomhusenheten på uppställningsplatsen.
3 Uppställning och installation
Montering av handtag
A Handtag
B Täckskydd
F Gängstycke
(Bild 51-6, pos. F) ur öppningarna där
(Bild 51-6, pos. A) i gängöppningarna.
(Bild 51-6, pos. B)
