EFKA AB221A/AB321A + AB222A/AB322A (BA)

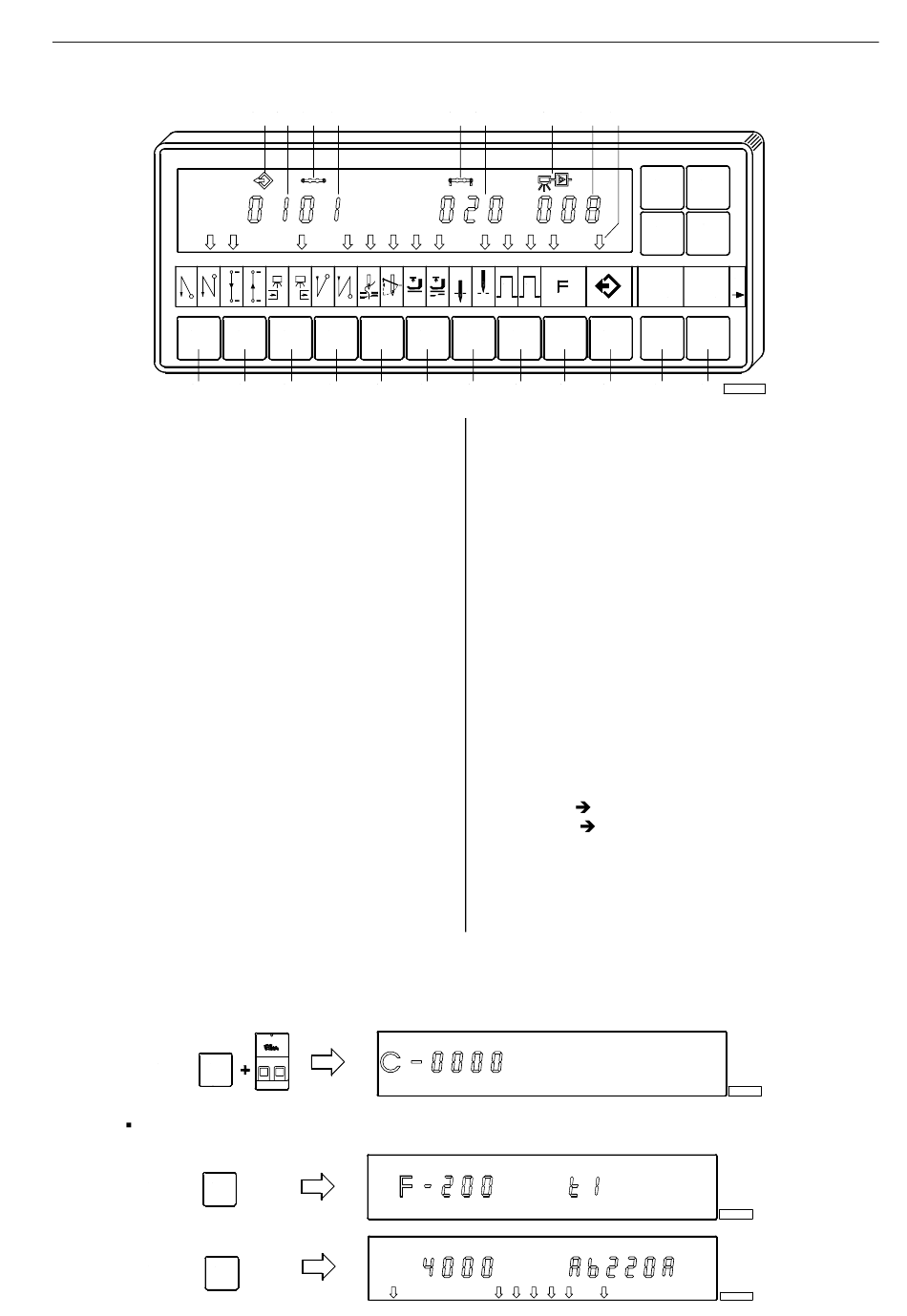

L'illustration suivante montre toutes les fonctions prévues pour la programmation de la couture TEACH IN.
1
1
1 = Point d'arrêt initial simple MARCHE (flèche gauche)
Point d'arrêt initial double MARCHE (flèche droite)
Point d'arrêt initial ARRÊT
2 = Couture comptée en avant MARCHE (flèche gauche)
Couture comptée en arrière MARCHE (flèche droite)
Couture comptée ARRÊT
3 = Cellule photo-électrique découverte/couverte
MARCHE (flèche gauche)
Cellule photo-électrique couverte/découverte
MARCHE (flèche droite)
Cellule photo-électrique ARRÊT
4 = Point d'arrêt final simple MARCHE (flèche gauche)
Point d'arrêt final double MARCHE (flèche droite)
Point d'arrêt final ARRÊT
5 = Coupe-fil MARCHE (flèche gauche)
Racleur MARCHE (flèche droite)
Coupe-fil et racleur MARCHE (les deux flèches)
Coupe-fil et racleur ARRÊT
6 = Pied presseur pendant la couture MARCHE
(flèche gauche)
Pied presseur après la fin de couture MARCHE
(flèche droite)
Pied presseur pendant la couture et après la fin de
couture MARCHE (les deux flèches)
Pied presseur ARRÊT
7 = Position de base en bas (flèche gauche)
Position de base en haut (flèche droite)
5.6.1 Programmation après l'introduction du numéro de code
1.)
P
Introduire le numéro de code par les touches 0...9.
2.)
E
3.)
P
11
12
13 14
2
3
4
5
2
3
4
5
0
I
15
16
17
18
1
2
6
7
8
9
6
7
8
9
8 = Signal A1 MARCHE (flèche gauche)
Signal A2 MARCHE (flèche droite)
Signal A1 et A2 MARCHE (les deux flèches)
Signal A1 et A2 ARRÊT
9 = Passage d'une couture à l'autre MARCHE
(flèche gauche)
Passage d'une couture à l'autre ARRÊT
10 = Coutures programmées TEACH IN MARCHE
(flèche gauche)
Coutures programmées TEACH IN ARRÊT
11 = Icône pour le numéro de programme
12 = Affichage du numéro de programme
13 = Icône pour le numéro de couture
14 = Affichage du numéro de couture
15 = Icône pour le nombre de points d'une couture
16 = Affichage du nombre de points
17 = Icône pour la cellule photo-électrique
18 = Affichage du nombre de points de compensation
commandés par la cellule photo-électrique
19 = Flèche pour TEACH IN
A = INSERT
B = DELETE
programmes
19
P
E
-
+
6
F1
F2
INSERT
DELETE
0
10
A
B
KL2369
Ajout de coutures ou de programmes
Suppression de coutures ou de
KL2370
KL2371
KL2397
27
