1 Prise d'antenne
Connecter la fiche de convertisseur d'antenne ISO fournie.
2 Fil d'entrée d'interruption audio (Rose/Noir)
Connecter ce conducteur sur la sortie d'interface audio d'un
téléphone cellulaire qui assure une mise à la masse quand un
appel est reçu.
3 Fil de mise en service à distance (Bleu/Blanc)
Connecter ce fil au fil de mise en service à distance de votre
amplificateur ou processeur de signal.
4 Fil d'alimentation commutée (Allumage) (Rouge)
Connecter ce fil à une borne ouverte sur la boîte à fusible du
véhicule ou à une autre source d'énergie inutilisée qui fournit
(+) 12V uniquement lorsque l'allumage fonctionne ou dans
la position accessoire.
5 Fil d'antenne électrique (Bleu)
Connecter ce fil à la borne +B de l'antenne électrique, si
applicable.
REMARQUE
Ce fil doit uniquement être utilisé pour commander l'antenne
électrique du véhicule. N'utilisez pas ce fil pour mettre sous tension
un amplificateur ou un processeur de signal, etc.
6 Bobine d'arrêt avec porte-fusible (7,5A)
7 Fil de batterie (Jaune)
Connecter ce fil à la borne positive (+) de la batterie du
véhicule.
8 Connecteur d'alimentation ISO
9 Fil de mise à la terre (Noir)
Connecter ce fil à une bonne masse du châssis sur le
véhicule. S'assurer que la connexion est faite à un métal nu
et solidement fixée en utilisant une vis de feuille métallique
fournie.
! Connecteur d'alimentation
" Connecteur Ai-NET
Raccordez-le au connecteur de sortie ou d'entrée d'un autre
produit (changeur CD, égaliseur, etc.) équipé d'Ai-NET.

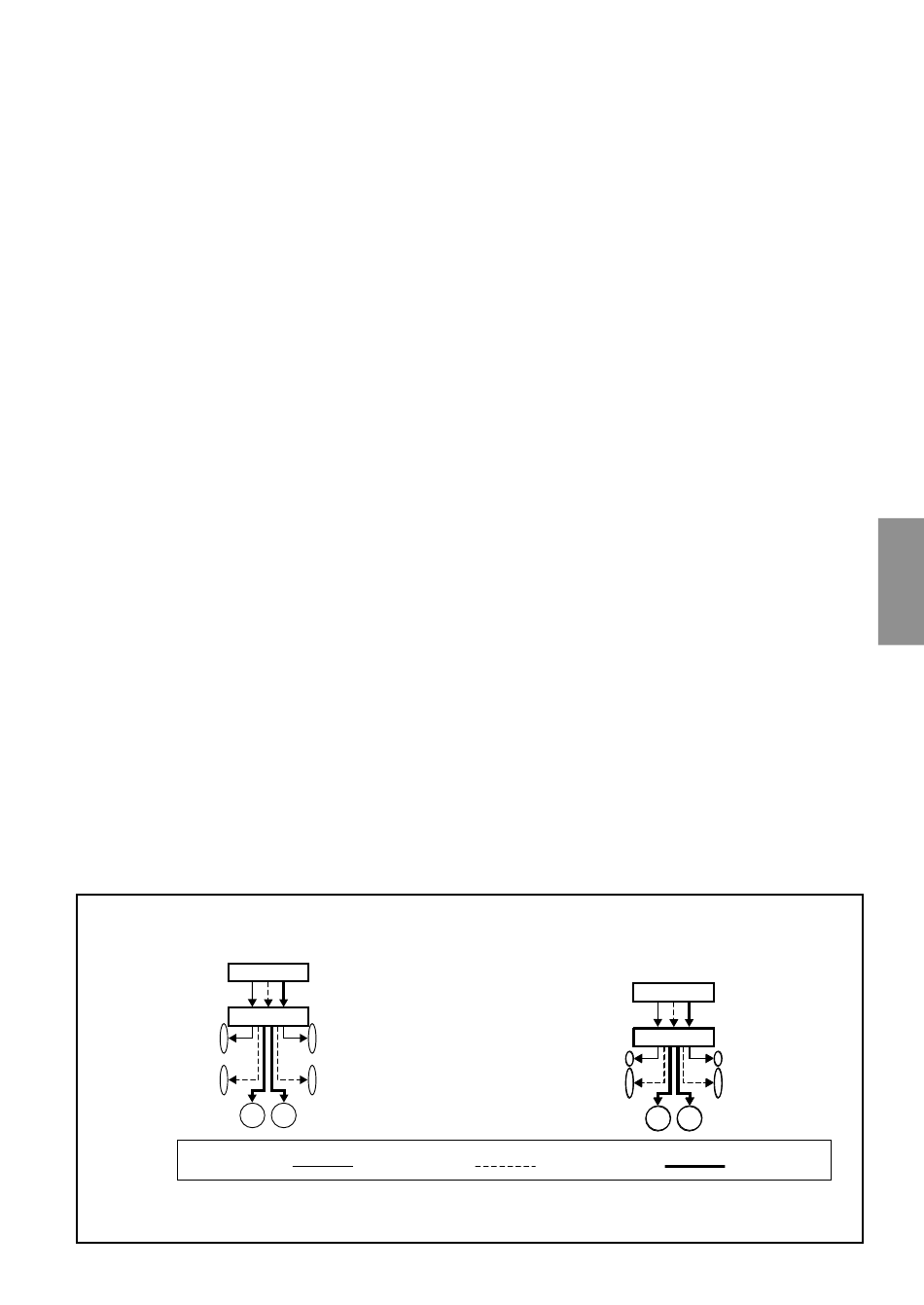

Système dont la gamme de fréquences est divisée
entre les hautes fréquences et les basses fréquences.
Positions du commutateur : F/R/Sub-W
CDA-7998R
Amplificateur
Haut-parleur avant hautes
fréquences (G)
Haut-parleur arrière hautes
fréquences (G)
Haut-parleur basses
fréquences (G)
Sortie de cet appareil :
REMARQUES
• Utilisez la sortie SUB-W pour raccorder l'appareil au haut-parleur basses fréquences.
• Vous ne pouvez pas régler la fonction FADER, lorsque l'appareil est réglé sur 3 WAY.
Connecteurs RCA
Haut-parleur avant hautes
fréquences (D)
Haut-parleur arrière hautes
fréquences (D)
Haut-parleur basses
fréquences (D)
Sortie avant
# Convertisseur DC/DC
REMARQUES
• N'installez pas le convertisseur à un endroit exposé à l'eau
comme sous un tapis ou un climatiseur. Vous risquez de
provoquer un dysfonctionnement.
• Ne liez pas le câble du convertisseur DC/DC avec d'autres
câbles audio. Cela peut entraîner des bruits dans votre
système.
• Tenez le convertisseur DC/DC à l'écart des câbles de
l'antenne et de l'arrière de l'appareil. Dans le cas contraire,
la réception de programmes radio pourra être parasitée.
$ Câble Ai-NET (fourni avec le changeur CD)
% Connecteurs RCA de sortie avant
RED (rouge) correspond au haut-parleur droit et WHITE
(blanc) au haut-parleur gauche.
& Connecteurs de sortie RCA arrière
RED (rouge) correspond au haut-parleur droit et WHITE
(blanc) au haut-parleur gauche.
( Connecteurs de sortie RCA du caisson de basses
RED (rouge) correspond au haut-parleur droit et WHITE
(blanc) au haut-parleur gauche.
) Câble de rallonge RCA (vendu séparément)
~ Connecteur d'interface de télécommande
Au boîtier d'interface de télécommande.
+ Commutateur du système
Lors du raccordement d'un processeur à l'aide de la fonction
Ai-NET, placez ce commutateur en position EQ/DIV.
Lorsqu'aucun appareil n'est raccordé, laissez le commutateur
en position NORM.
REMARQUE
Veillez à couper l'alimentation de l'appareil avant de changer la
position du commutateur.
, Réglage du commutateur 3WAY/2WAY
Réglez le commutateur 3way/2way selon votre système
audio.
- Connecteur de sortie numérique
Raccordez-ie à un autre appareil numérique optique
ALPINE.
Le signal numérique sortira lorsque ie mode CD est activé.
Système dont la gamme de fréquences est divisé
entre les hautes fréquences, les moyennes
fréquences et les basses fréquences.
Positions du commutateur : 3WAY
CDA-7998R
Haut-parleur hautes
fréquences (G)
Amplificateur
Haut-parleur moyennes
fréquences (G)
Haut-parleur basses
fréquences (G)
Sortie arrière
Connecteurs RCA
Haut-parleur hautes
fréquences (D)
Haut-parleur moyennes
fréquences (D)
Haut-parleur basses
fréquences (D)
Sortie SUB-W
51
-FR
