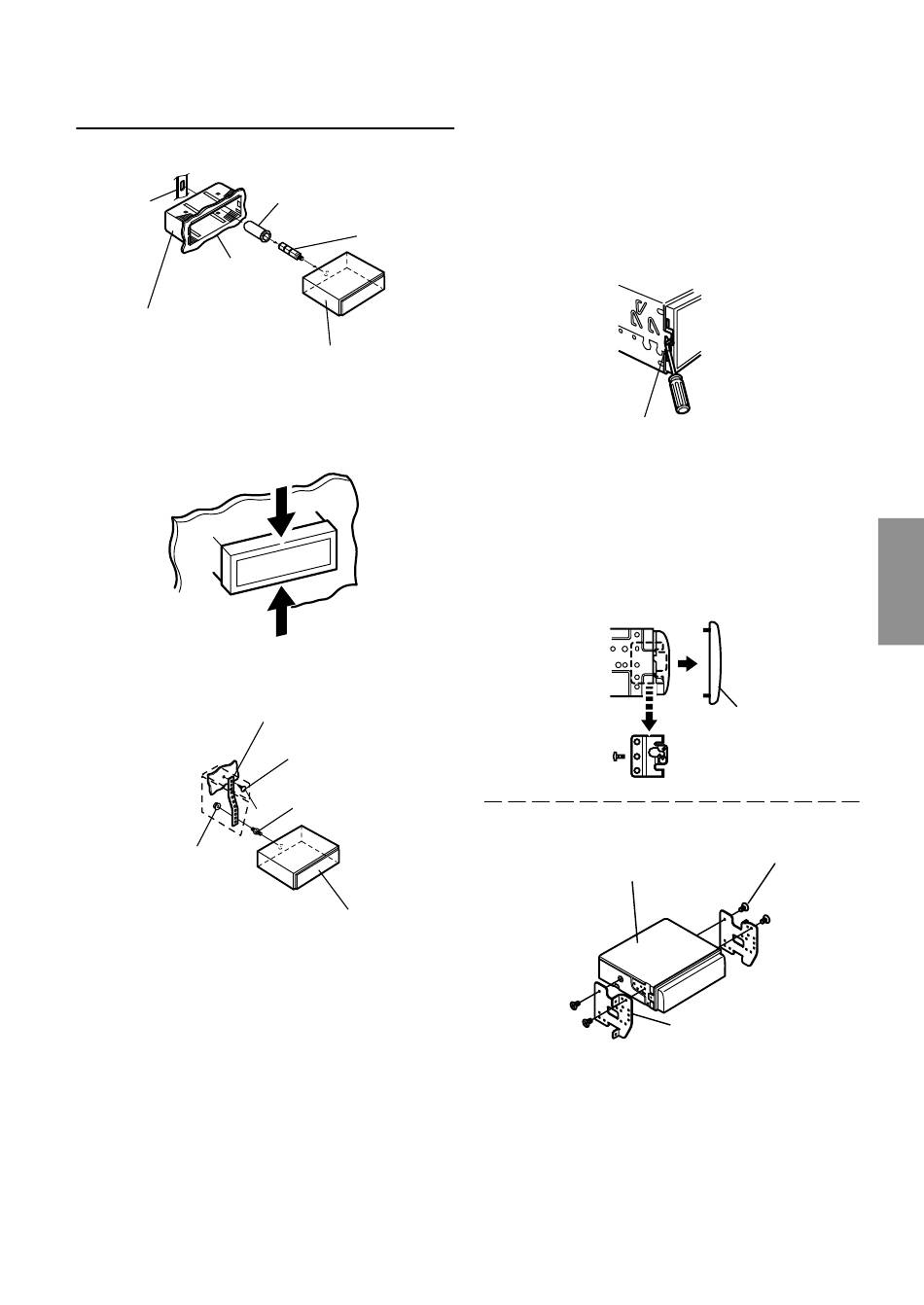

Installation
1
Support
Tableau de bord
Gaine de montage
(Fournie)
Enlevez l'attache de montage de l'appareil (voir la
procédure de retrait ci-dessous). Poussez l'attache de
montage dans le tableau de bord.
Ne pas exercer pression ici
Ne pas exercer pression ici
2
Attache de montage en métal
Ecrou à six
pans (M5)
Si votre véhicule possède une applique, installez le
long boulon à tête hexagonale sur le panneau arrière
du CDA-7998R et placez le bouchon caoutchouté sur
le boulon à tête hexagonale. Si le véhicule ne possède
pas de support de montage, renforcez l'appareil
principal avec une bande de montage métallique (non
fournie). Raccordez tous les fils du CDA-7998R de la
manière décrite dans la section "CONNEXIONS".
REMARQUE
Sur la vis *, se procurer une vis appropriée à l'emplacement
d'installation du châssis.
Capuchon de caout-chouc
(Fournie)
Boulon à six pans
(Fournie)
CDA-7998R
Vis
Filetage de boulon
∗
CDA-7998R
3
Glissez le CDA-7998R dans le tableau de bord. Quand
l'appareil est installé, vérifiez que les goupilles de
blocage sont parfaitement posées à la position
abaissée. Ceci s'obtient en appuyant fermement sur
l'appareil tout en abaissant la goupille de blocage à
l'aide d'un petit tournevis. De cette façon, l'appareil
sera convenablement verrouillé et il ne risquera pas de
tomber accidentellement du tableau de bord. Installez
enfin le panneau avant amovible.
Tige de verrouillage
Dépose
1
Utiliser un petit tournevis (ou objet similaire) pour
soulever les vis vers le haut (voir schéma ci-dessus).
Chaque fois qu'une vis est débloquée vers le haut, tirer
légèrement sur l'appareil pour qu'il ne se rebloque pas
avant de dévisser la vis suivante.
2
Extraire l'appareil, en le maintenant déverrouillé.
<VOITURE JAPONAISE>
CDA-7998R
Cadre de panneau
avant
Vis (M5 × 8)
(Fournie)
Applique de montage
49
-FR
