IMPORTANTE : * Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados y seleccionados
a fin de que cumplan con los códigos y reglamentos locales y/o nacionales. También están sujetos al tipo de
instalación y al tamaño de los conductores.
** Compruebe el voltaje adecuado en la etiqueta de características del aparato.
Placa de montaje
de conducto
Conducto
Tuerca de bloqueo
! PRECAUCIÓN
• En caso de fallar un fusible, se requiere la sustitución
de toda la PCB.
•
Todos los alambres deben estar conectados firmemente.
•
Asegúrese de que ningún cable toque las tuberías de refrigeración, el compresor ni las piezas en movimiento.
•
Asegúrese de no aplicar presión externa a los conectores y cables del borne.
•
Asegúrese de que todas las cubiertas se fijen correctamente para evitar cualquier espacio.
•
Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación. Conecte los cables
siguiendo las indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones colocado en la unidad).
•
Utilice el destornillador adecuado para ajustar los tornillos de los bornes. Los destornilladores incorrectos pueden dañar la
cabeza del tornillo.
•
Si se ajusta demasiado se pueden dañar los tornillos del borne.
•
No conecte cables de diferente calibre al mismo borne.
•
Mantenga el cableado ordenado. Evite que el cableado obstruya otras piezas y la cubierta de la caja de bornes.
Conecte cables del mismo
calibre a ambos lados.

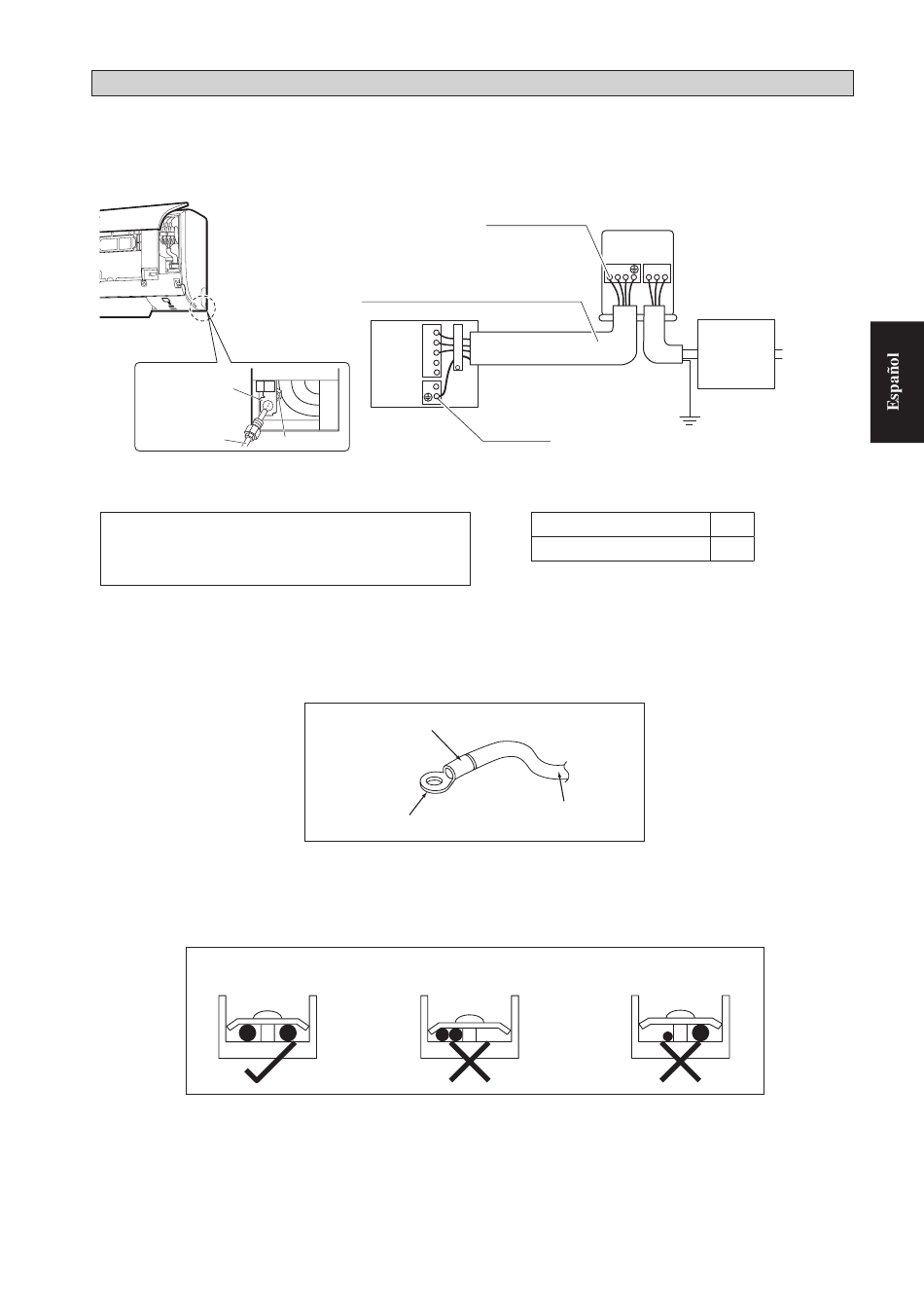

CONEXIÓN DEL CABLEADO ELÉCTRICO
Se recomienda usar cable de calibre AWG14, trenzado y aislado
para conexiones entre unidades de interior y exterior.
La legislación local tiene prioridad sobre esta recomendación.
1
Unidad
2
Interior
SIG
Parte trasera
Nota: Asegúrese de que todo el cableado entre
la unidad interior y la unidad exterior esté bien
conectado. Cualquier empalme puede provocar
errores de comunicación.
Aplique manguitos de aislamiento
Terminal redondo preformado
No conecte cables del
mismo calibre a un lado.
Sujete firmemente los cables
con los tornillos de los bornes.
Unidad
Exterior
1 2
SIG
Sujete firmemente los cables
Toma a tierra
con los tornillos de los bornes.
RXB09/12 * , RKB09/12 *
RXB18/24 * , RKB18/24 *
Conductor eléctrico
No conecte cables de
distinto calibre.
3-13
L1
L2 GR
Utilice dispositivos de
Fuente de
seguridad de acuerdo
alimentación
con la legislación
eléctrica 60Hz
nacional y local, por
ejemplo, un interruptor
208-230V
automático
15A
20A
