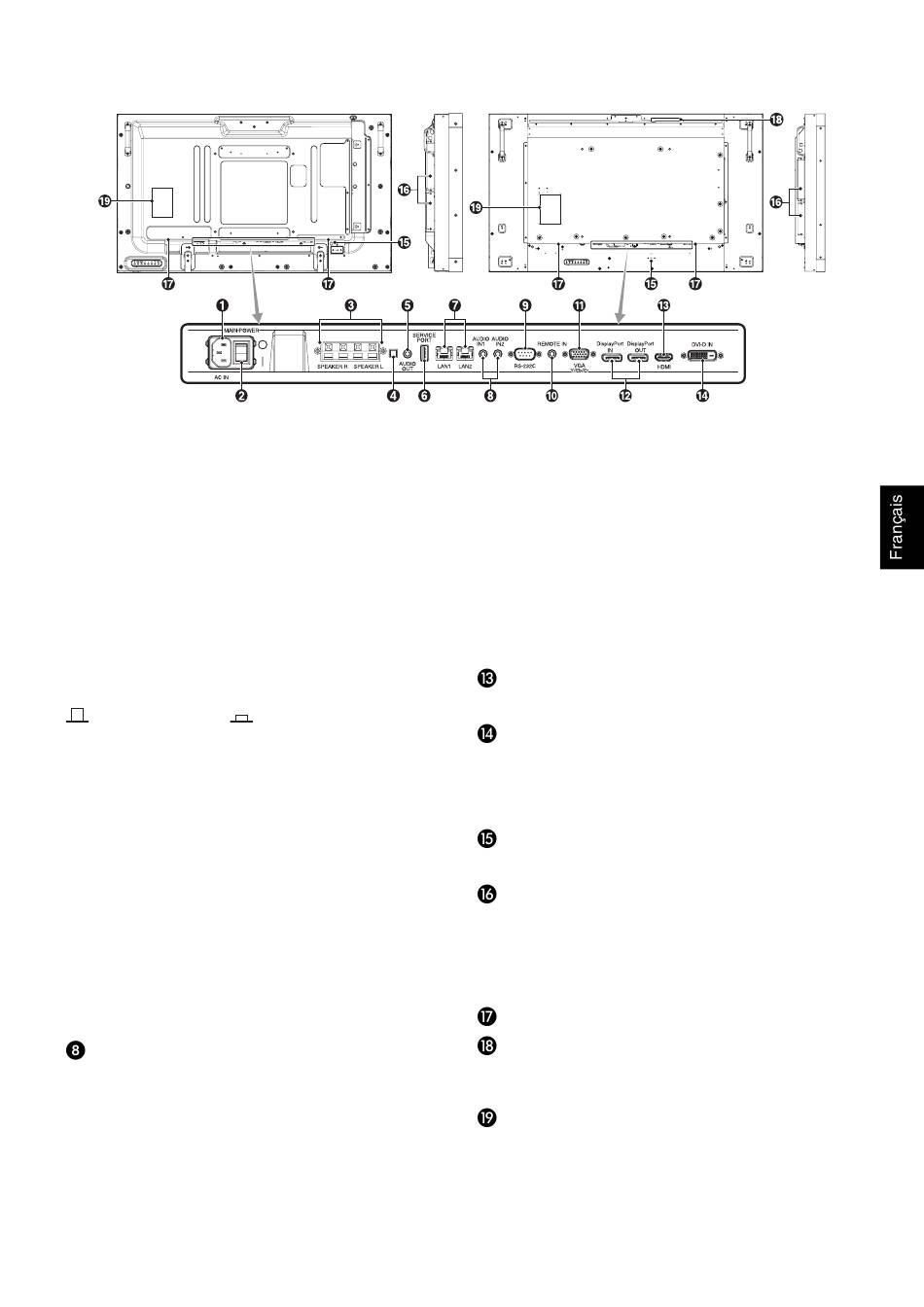

Panneau des connexions
X474HB
³
Prise AC IN
Se connecte au cordon d'alimentation fourni avec le moniteur.
·
Interrupteur Main Power
Interrupteur Marche/Arrêt pour activer/désactiver
l'alimentation principale.
»
CONNEXION HAUT-PARLEUR EXTERNE
Permet d'émettre le signal audio provenant de la prise
AUDIO 1, DPORT et HDMI.
La connexion rouge est positive (+).
La connexion noire est négative (-).
REMARQUE : ce terminal de haut-parleur est conçu pour un
haut-parleur 15 W + 15 W (8 ohms).
¿
Commutateur du haut-parleur interne/externe
: haut-parleur interne
REMARQUE : éteignez le moniteur lorsque vous utilisez le
commutateur du haut-parleur interne/externe.
´
AUDIO OUT
Permet d'émettre le signal audio provenant de ENTREE
AUDIO 1, 2, DPORT et HDMI vers un appareil externe
(récepteur stéréo, amplifi cateur, etc.).
* Il n'est pas possible de connecter un haut-parleur à ce
connecteur.
²
Service port
Cet emplacement USB est réservé aux mises à niveau
logicielles à venir.
¶
Port LAN (RJ-45)
Connexion LAN. Voir les pages 32 et 35.
REMARQUE : la priorité d'utilisation doit être attribuée à LAN1.
AUDIO IN 1, 2
Pour recevoir le signal audio provenant d'un équipement
externe, comme un ordinateur ou lecteur DVD.
¾
RS-232C (D-Sub 9 broches)
Connecte l'entrée RS-232C d'un équipement externe comme
un PC afi n de contrôler les fonctions RS-232C.
µ
REMOTE IN
Pour utiliser le capteur en option, reliez-le à votre moniteur.
REMARQUE : N'utilisez cette prise que sur indication explicite.
: haut-parleur externe.
Français-9
X554HB
¸
VGA IN (mini D-Sub 15 broches)
Pour recevoir les signaux RGB analogiques provenant d'un
micro-ordinateur ou d'un autre matériel RGB. Cette entrée
peut être utilisée avec une source RGB ou COMPONENT.
Sélectionnez le type de signal dans PARAMETRE
TERMINAL. Voir page 27.
REMARQUE : si vous utilisez ce connecteur pour une source
COMPONENT, veuillez utiliser un câble de signal adapté. Si
vous avez des questions, adressez-vous à votre fournisseur.
¹
Connecteurs DisplayPort
Connecteur IN : Permet de recevoir les signaux DisplayPort.
Connecteur OUT : pour la sortie du signal qui est affi ché.
Voir page 25, REGLAGE SORTIE VIDEO.
HDMI IN
Pour recevoir des signaux numériques HDMI.
DVI IN (DVI-D)
Pour recevoir des signaux RVB numériques provenant d'un
ordinateur ou d'un périphérique HDTV disposant d'une sortie
RVB numérique.
* Cette prise ne reconnaît pas les signaux analogiques.
Kensington Lock
Destiné à garantir la sécurité et la protection contre le vol.
Emplacement de la carte des options
Des accessoires type emplacement 2 et emplacement 3
sont disponibles. Contactez votre fournisseur pour des
informations détaillées.
REMARQUE : pour connaître les cartes des options
disponibles, veuillez contacter votre fournisseur.
Haut-parleur interne
Capteur de données sans fi l intelligent (X554HB)
Capteur pour la communication sans fi l des informations et
paramètres du moniteur.
Plaque signalétique
