CLAPETS À BILLE ET ACTIONNEURS DE RÉGULATION FILETÉS VBN
Actionneur à accouplement direct
sans ressort de rappel
APPLICATION
Cet actionneur de registre sans ressort de rappel et à
accouplement direct assure une régulation modulante ou
flottante/2 positions des registres d'air, appareils de
traitement de l'air, volets d'aération et grilles de transfert, et
une régulation fiable pour les registres d'air jusqu'à
2
10 pi
/44 lb-po (5 N m) et 20 pi
de registre sans joint; selon la friction de l'air).
CARACTÉRISTIQUES
• Mécanisme de débrayage pour réglage manuel
• Butées mécaniques réglables
• Le couvercle d'accès inclut un bornier à vis (22 à
14 AWG) pour les connexions électriques
• Modèles disponibles avec câble à code couleur
18 AWG de 3 pieds
• Montage dans n'importe qu'elle orientation
• Sélecteur de fonction pour sélection de régulation
modulante ou flottante/2 positions
SPÉCIFICATIONS
Type d'actionneur : Registre, clapet
Course de rotation : 95° ± 3°
Mode de sécurité intégrée : Sans ressort de rappel,
position connue en cas de panne
Couple de serrage : 44 lb-po (5 N m)
Interrupteurs auxiliaires externes disponibles : Non
Protection environnementale : NEMA2
Fréquence: 50 Hz; 60 Hz
63-2648F—02
2
/88 lb-po (10 N m) (lames
Fonctionnement manuel : Mécanisme de débrayage
Montage : Accouplement direct
Indice nominal max. de bruit, en marche (dB(A) à 1 m) :
35
Rotation vers ouverture : Par interrupteur
Réglage de course de rotation : Butées réglages
intégrées doubles (incréments de 3°)
Arbres de registre compatibles : 1/4 à 1/2 po carrés ou
3/8 à 5/8 po ronds (6 à 13 mm carrés ou 8 à 16 mm
ronds)
Type d'adaptateur d'arbre : Collier à vis en U
Tension d'alimentation : 24 V c.a. +20 %, -15 %, 24 V c.c.
Consommation d'énergie : 5 VA
Matériaux : Boîtier en plastique à plénum
Indice de protection d'entrée : IP54
Plage d'humidité en fonctionnement (% HR) : 5 à 95 %
HR, sans condensation
Plage de température ambiante : --20 °C à 60 °C (-5 °F à
+140 °F)
Plage de température ambiante : -30 °C à +80 °C (-22 °F
à +176 °F)
Poids : 1 lb (0,45 kg)
Inclut : Support de montage, vis, adaptateur d'arbre, rac-
cords à retenue de câble étanches
Commentaires : Raccord de conduit NPSM 1/2 po intégré
Homologations :
CE : 89/336/CCE, 73/23/CEE
C-Tick: N314
Underwriters Laboratories Inc. : UL873, Plénum, Cana-
dian Underwriters Laboratories, Inc. : cUL C22.2 No.
24-93
1-5/8
(41)
2-7/16
2-19/32
(62)
(66)

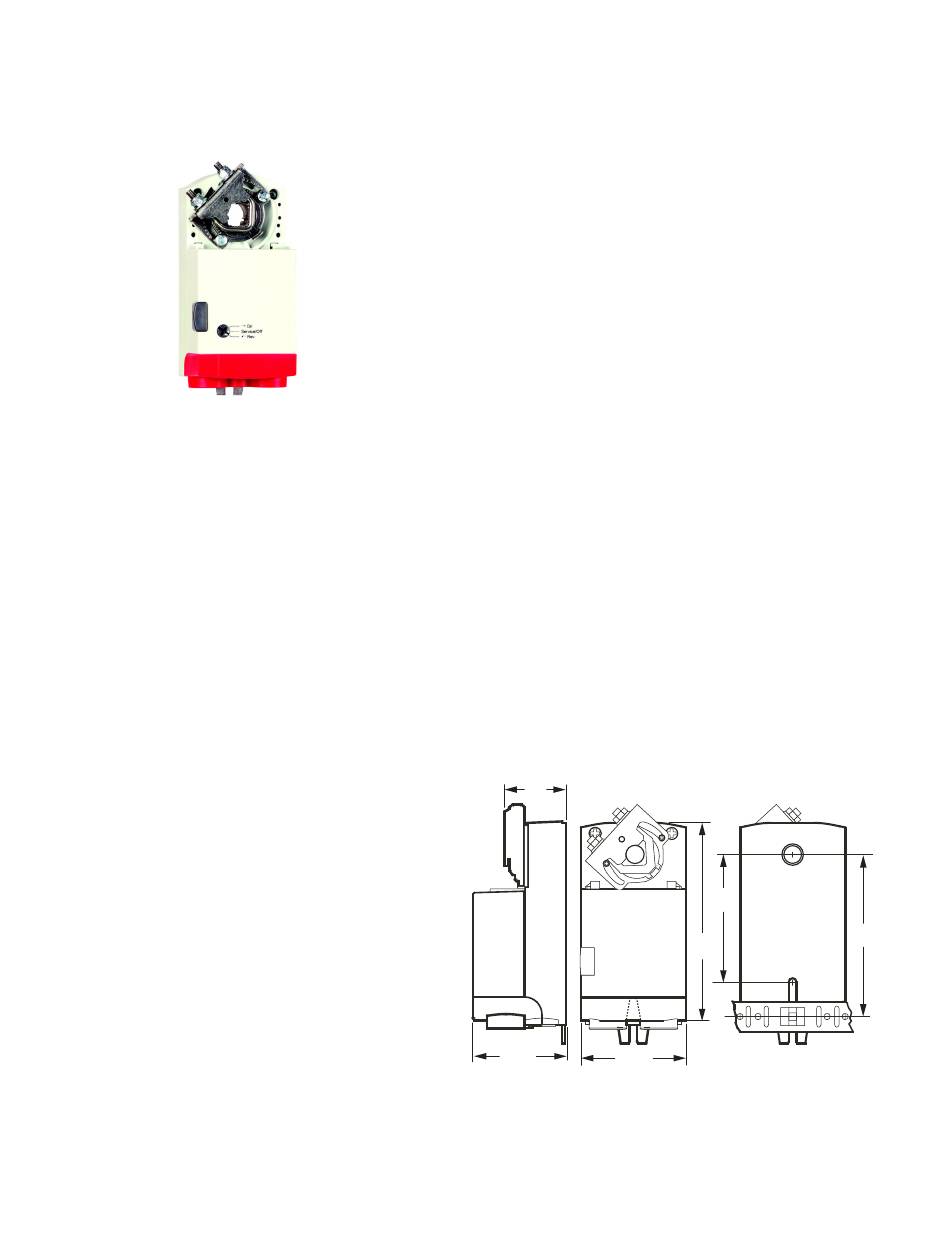

Fig. 2. Schéma des dimensions de l'actionneur à
accouplement direct sans ressort de rappel.
8
3-11/32
(85)
4-1/4
(108)
5-9/32
(134)
M23103A
