Détecteur de glace LID-3300IP Type 2
Instructions d'installation et de fonctionnement
3.3.1 Raccordement relais à trois fils
Copyright © 2021 Labkotec Oy

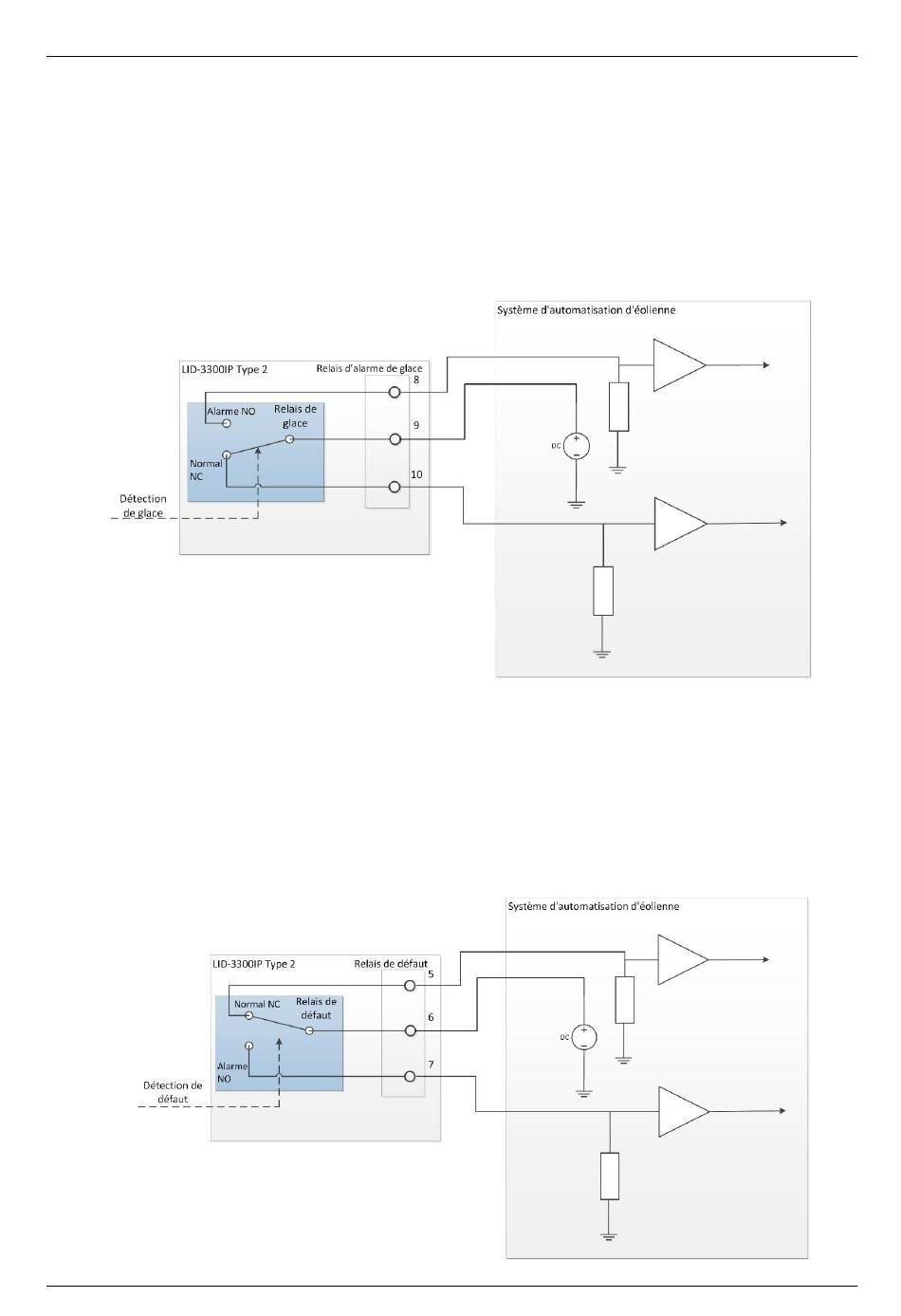

Si l'automatisme présente une quantité adéquate d'E/S, il est
recommandé d'utiliser le raccordement à trois fils pour l'installation de
la LID-3300IP Type 2, comme illustré dans la figure ci-dessous.
Ce raccordement permet à l'automatisme de détecter si le câblage est
correctement raccordé. En cas d'état d'alarme, la broche 10 du
connecteur du relais d'alarme de glace est en Low et la broche 8 est en
High. En l'absence d'alarme, la broche 10 est en High et la broche 8 est
en Low (situation illustrée dans la figure ci-dessous). Si les broches 8
et 10 sont simultanément en Low ou en High, le câble est défectueux.
Le même principe de raccordement s'applique au relais de défaut.
Toutefois, les broches sont inversées. Ceci est illustré dans la figure ci-
dessous.
Ce raccordement permet à l'automatisme de détecter si le câblage est
correctement raccordé. En cas d'état de défaut, la broche 5 du
connecteur du relais de défaut est en Low et la broche 7 est en High.
En l'absence de défaut, la broche 5 est en High et la broche 7 est en
Low (situation illustrée dans la figure ci-dessous). Si les broches 5 et 7
sont simultanément en Low ou en High, le câble est défectueux.
DOC001181-FR-5
13/54
