Alimentation

3.2 Connexions entre le capteur de glace et l'unité de contrôle
Copyright © 2021 Labkotec Oy
Le dispositif ne comporte pas d'interrupteur secteur. Lors des
opérations de maintenance et d'entretien, il doit être possible de couper
l'alimentation principale.
Seul un électricien autorisé peut installer le câble d'alimentation menant
à l'unité de contrôle LID-3300IP.
L'installation de l'alimentation peut s'effectuer de deux manières
différentes :
- Câblage permanent : utilisation d'un interrupteur secteur bipolaire
(250 Vca, minimum 5 A), qui isole les deux lignes (L1, N). Monter
l'interrupteur dans les lignes d'alimentation principale à proximité
de l'unité de contrôle. L'interrupteur doit être conforme à la norme
CEI 60947-1. Les fils en cuivre de section 1,5 - 2,5 mm² (AWG
16 – 13) seront raccordés sur les bornes prévues à cet effet de
l'unité de contrôle.
- Connexion de fiche : utilisation de câble d'alimentation avec fiche
pouvant être déconnectée de la prise de courant s'il y a lieu. Ne pas
oublier de serrer le serre-câble du presse-étoupe de câble.
L'unité de contrôle doit toujours être reliée à la terre de protection (PE).
Les câbles de raccordement du capteur de glace et de la LID sont
fournis avec l'appareil. La longueur de câble standard est de 10 mètres.
Des exigences particulières s'appliquent lors de l'installation de câbles
plus longs. Voir la section « Exigences supplémentaires en matière
d'alimentation pour les câbles de capteur longs ».
Seul un électricien autorisé peut installer le câble de chauffage entre le
capteur de glace et la LID.

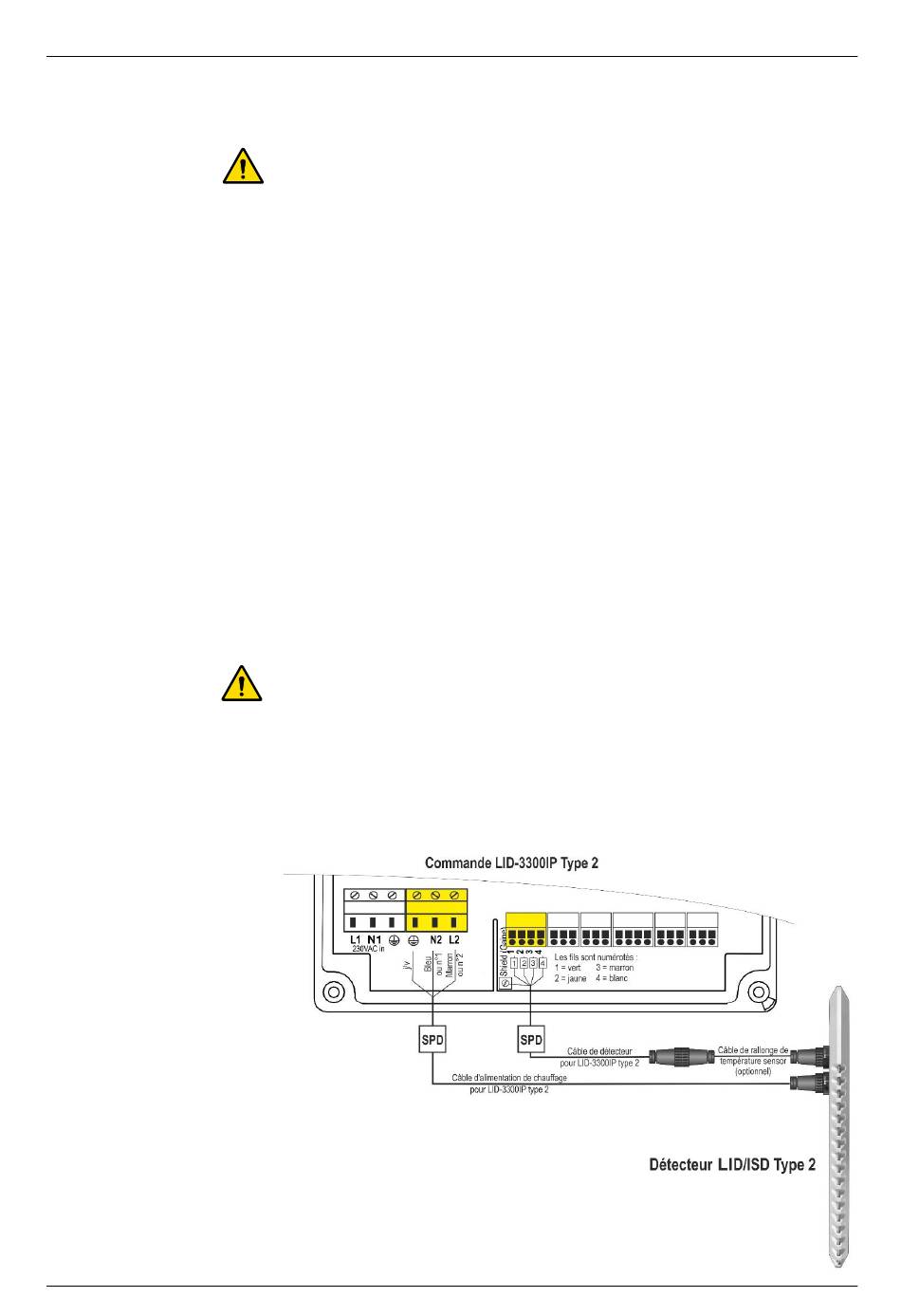

Les connexions entre l'unité de contrôle LID-3300IP Type 2 et le
capteur de glace LID/ISD Type 2 sont illustrées dans la figure suivante.
Le câble de rallonge en option du capteur de température améliore la
précision de la température ambiante. Il est recommandé d'ajouter la
gaine thermo-rétractable incluse autour des connecteurs du câble de
rallonge pour une meilleure protection contre les éventuelles fuites
d'eau.
