Condumax CLS15D/CLS15
Principe de mesure
Ensemble de mesure
Endress+Hauser
Principe de fonctionnement et construction du système
AC I
U

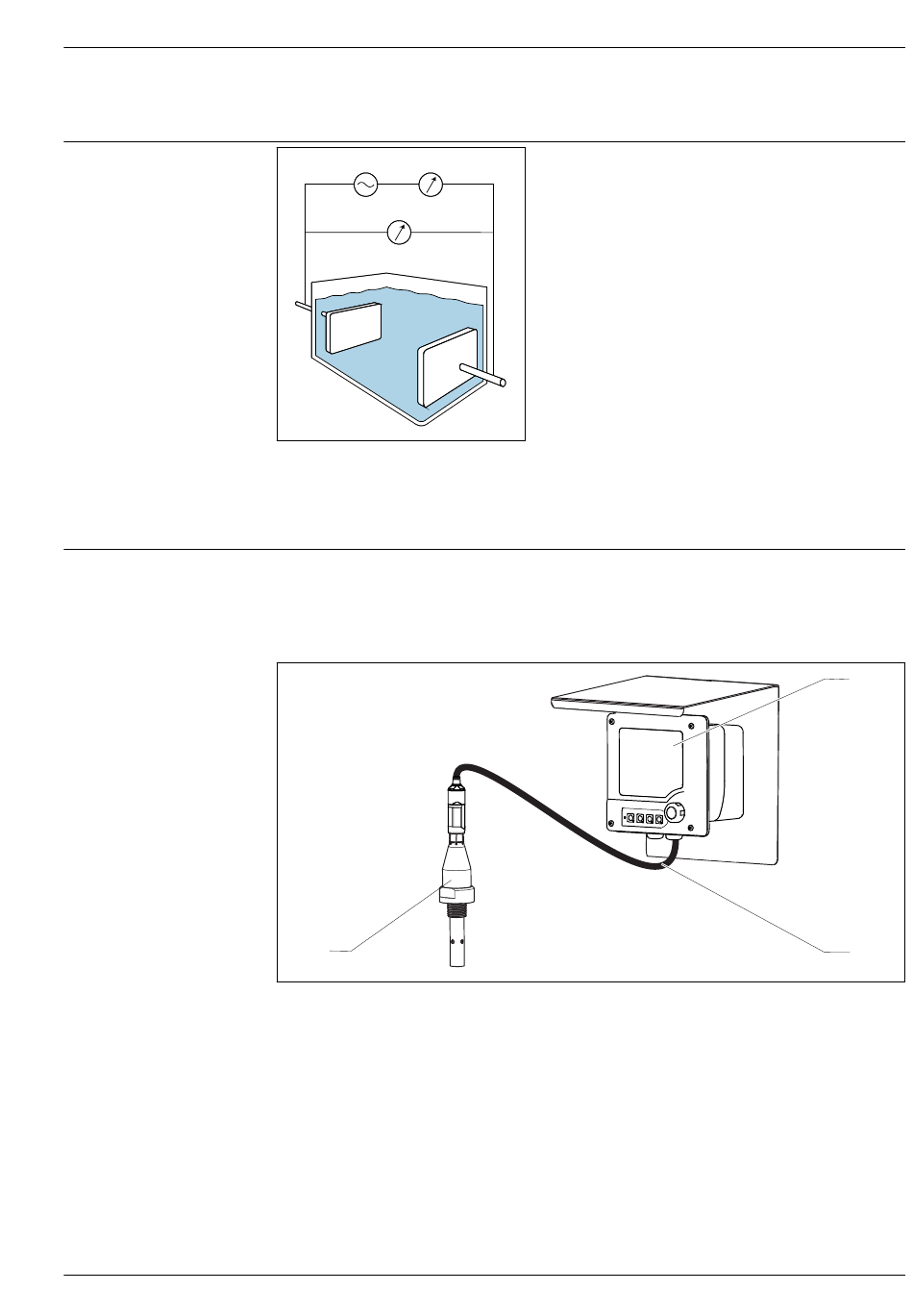

 1 Mesure conductive de la conductivité
AC Source de tension alternative
I Mesure de l' i ntensité du courant
U Mesure de la tension
L' e nsemble de mesure complet comprend au moins les composants suivants :
• Le capteur de conductivité conductif CLS15D ou CLS15
• Un transmetteur, par ex. Liquiline M CM42
• Un câble de mesure, par ex. câble de données Memosens CYK10 ou CYK71 pour les capteurs
analogiques
3
 2 Exemple d' u n ensemble de mesure (avec capteur Memosens)
1 Transmetteur Liquiline M CM42
2 Câble de données Memosens
3 Condumax CLS15D
La conductivité des liquides est déterminée à l' a ide d' u n
dispositif de mesure dans lequel deux électrodes sont
immergées dans le produit. Une tension alternative est
appliquée à ces électrodes, ce qui génère un courant dans
le produit. La résistance électrique, ou sa réciproque - la
conductance G - est calculée d' a près la loi d' O hm. La
conductivité spécifique κ est déterminée à partir de la
valeur de conductance à l' a ide de la constante de cellule k,
définie par la géométrie du capteur.
A0024260
1
2
A0022850
3
