PORTIER ET PORTIER VIDÉO GB2 MODULAIRE - BÂTIMENT

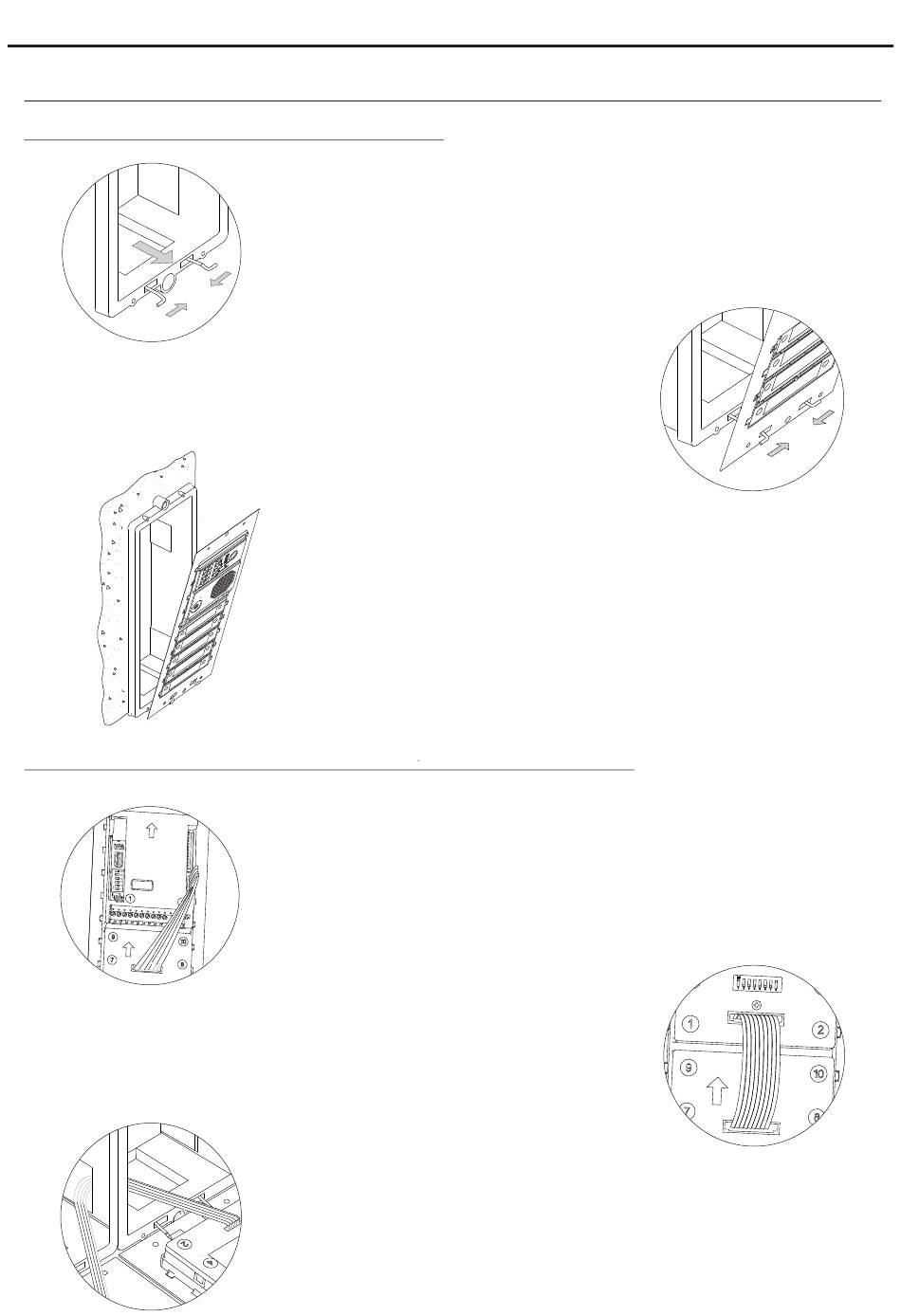

INSTALLATION DE LA PLAQUE DE RUE
Fixation du bâti dans le boîtier d'encastrement :
Pour fixer le bâti dans le boîtier d'encastrement, insérer
la tige charnière dans les passants du bâti prévus à
cet effet, comme l'illustre le schéma.
Connexion des poussoirs au câble de connexion de courte distance :
Entre les modules poussoirs EL610D du même boîtier d'encastrement,
brancher le câble de connexion de courte distance, du connecteur inférieur
du premier module poussoirs, au connecteur supérieur du deuxième module
poussoirs, comme l'illustre le schéma.
Insérer la tige charnière, fournie avec le produit, dans le
boîtier d'encastrement, comme l'illustre le schéma.
Le bâti peut maintenant être rabattu horizontalement afin de
faciliter les travaux de branchement et les réglages du
groupe phonique et du module poussoirs.
Connecter le câble de connexion de courte distance, fourni avec le produit
EL610D, au connecteur du groupe phonique et l'autre extrémité du câble
au connecteur situé sur la partie supérieure du module poussoirs EL610D,
comme l'illustre le schéma.
Entre les modules poussoirs EL610D de différents boîtiers d'encastrement,
brancher le câble de connexion de courte distance au connecteur inférieur
du dernier module EL610D du premier boîtier d'encastrement et l'autre
extrémité au connecteur du dernier module poussoirs EL610D situé sur la
partie inférieure du deuxième boîtier d'encastrement, comme l'illustre le
schéma.
