PORTIER ET PORTIER VIDÉO GB2 MODULAIRE - BÂTIMENT

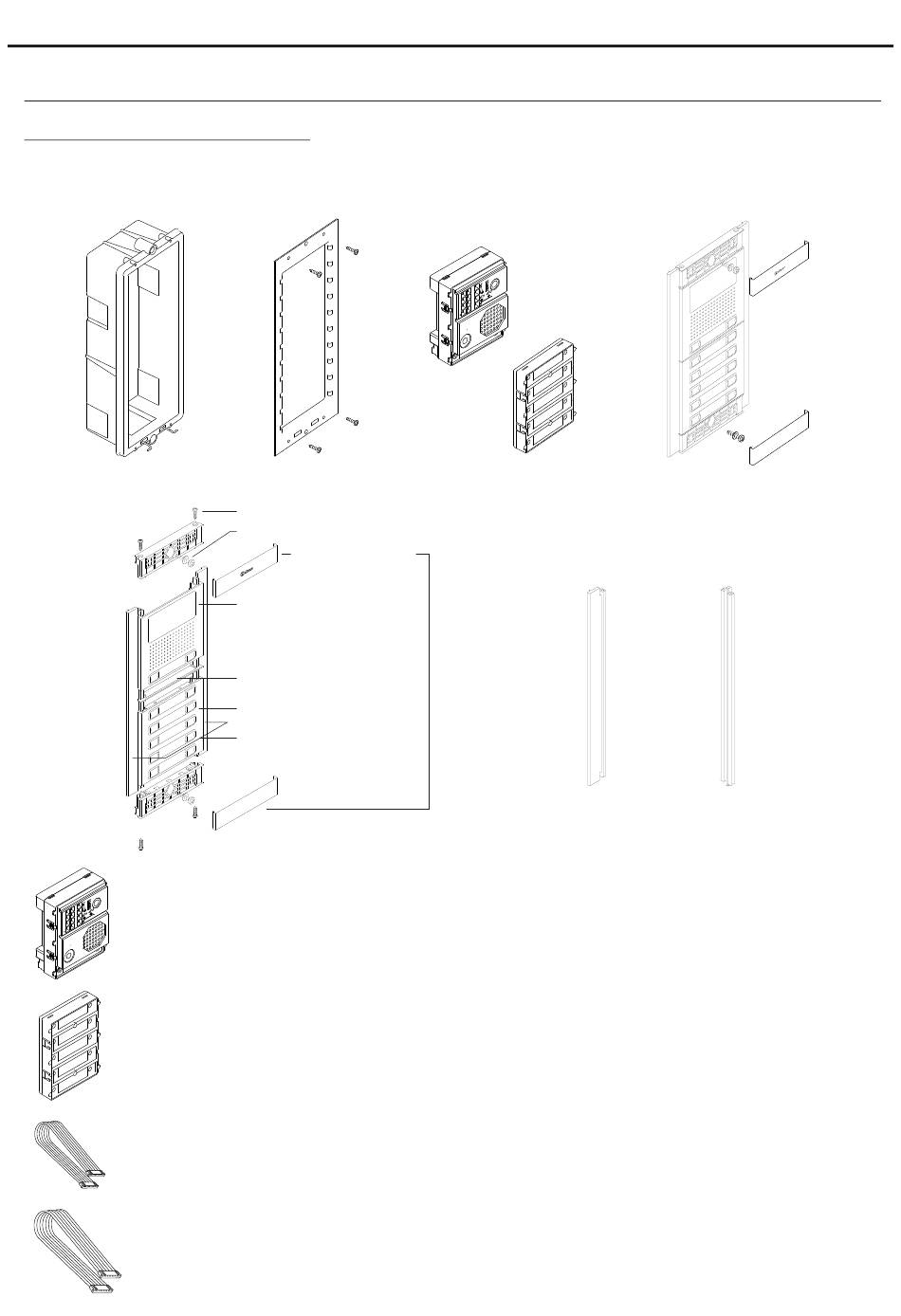

DESCRIPTION DE LA PLAQUE DE RUE NEXA MODULAIRE
Description de la plaque de rue :
Détails généraux des différentes parties, pour le montage de la plaque de rue.
Boîtiers d'encastrement
Description de la plaque de rue.
Groupe phonique
EL632/GB2A
EL642/GB2A
Module poussoirs
EL610D
Câble de connexion de courte distance, fourni avec le module EL610D (longueur 16 cm).
Pour la connexion des poussoirs entre le groupe phonique et le module poussoirs EL610D et
Câble de connexion RAP-610D (longueur 27 cm).
Pour la connexion des poussoirs entre le groupe phonique et le module poussoirs EL610D et
Ce câble de connexion est nécessaire lorsque la distance entre les modules à connecter est
Modules bâtis
Vis de fixation têtes
Vis de fixation boîtier d'encastrement
Têtes :
60xx
Modules grille :
N1000/AL
N1110/AL 1P.
N2220/AL 2P.
Séparateur module Nexa
Module poussoirs :
Profilé latéral
(x2)
Tige UNE plaque : permet d'unir 2 plaques de rue (voir page 29).
*
,
pour systèmes de portier vidéo avec caméra couleur.
,
pour systèmes de portier audio.
,
pour 5 poussoirs individuels ou 10 doubles.
entre les modules poussoirs EL610D.
entre les modules poussoirs EL610D.
supérieure en raison de leur agencement dans la(es) plaque(s).
Modules
électroniques
(x4)
(x2)
3xxx
Plaque aluminium
Profilé latéral
Tige UNE plaque
*
4
