DS7400XiV4-FRA | Guide de référence | 3.0
3.2
Installation de la centrale
1. Positionner les clips du circuit imprimé sur les
entretoises appropriées du boîtier. Voir la Figure 2.
2. Faire glisser le circuit imprimé dans les fentes se
trouvant en partie supérieure du boîtier puis
maintenir le tout en position à l'aide des deux vis
fournies. Voir la Figure 2.

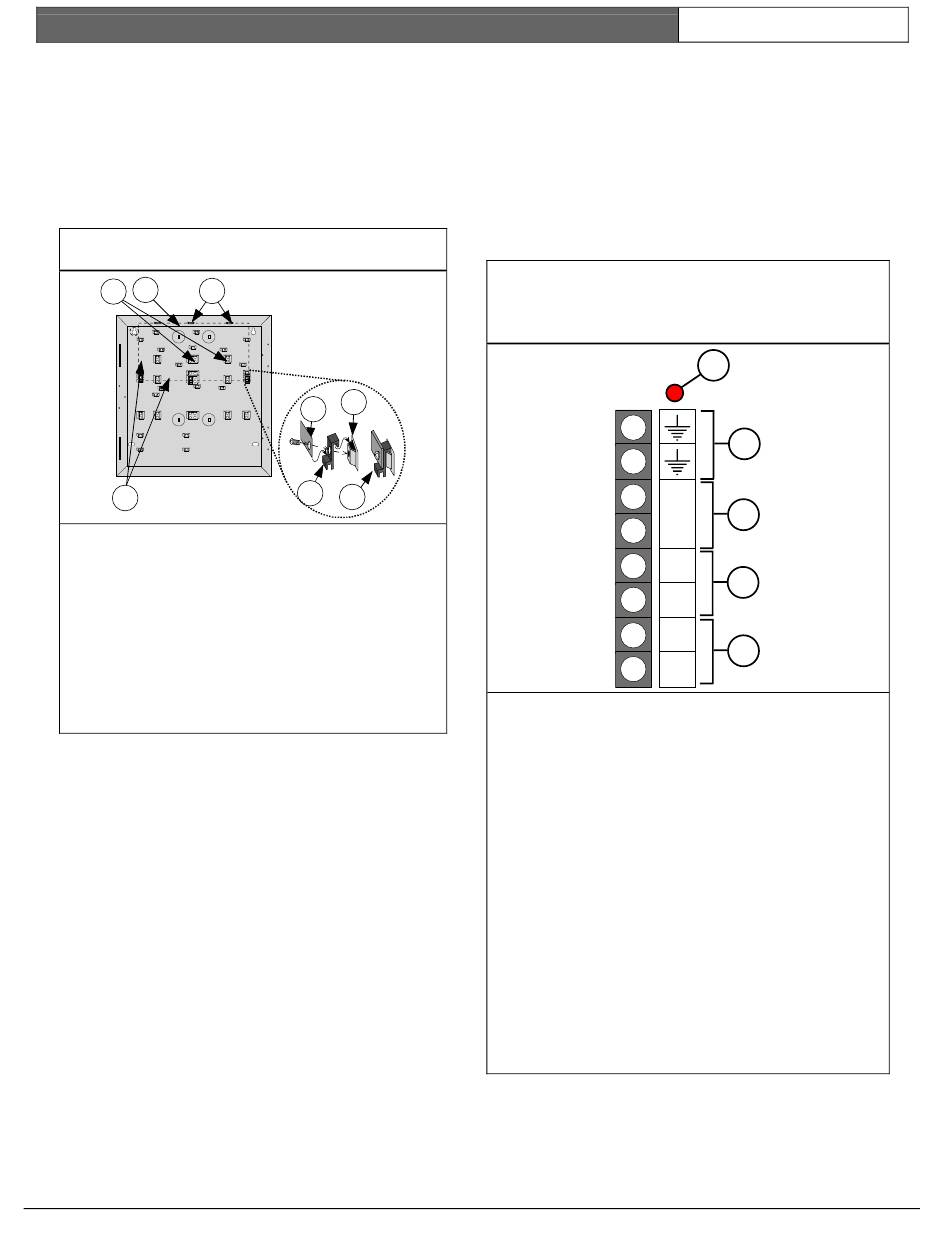

Figure 2 : Installation du circuit imprimé
2
3
1
8
1- Positionnement des entretoises (0,08 mm)
2- Positionnement du circuit imprimé
3- Positionnement des bords du circuit imprimé
(entre les fentes)
4- Coin du circuit imprimé
5- Clip de fixation du circuit imprimé
6- Fente de fixation du boîtier
7- Montage terminé
8- Emplacements des borniers du circuit imprimé
Bosch Security Systems | 1/05 | 4998154787B
Installation de la centrale
6
4
=
5
7
3.3
Raccordement à la terre et au
transformateur
1. Raccorder le câble de prise de terre vert/jaune
provenant de la partie supérieure du boîtier à la
borne 1 ou 2 de la centrale. Voir la Figure 3.
2. Raccorder les câbles orange et jaune provenant du
transformateur aux bornes 3 et 4 de la centrale.
Voir la Figure 3.
Figure 3 : Raccordements pour la terre,
l'alimentation principale, les sorties
d'alarme et l'alimentation auxiliaire
1
2
3
4
5
6
7
8
1- LED d'indication de présence de l'alimentation
secteur
2- Terre : la mise à la terre doit être adaptée. La
terre doit également être raccordée au capot du
boîtier de la centrale en utilisant le câble vert /
jaune fourni.
3- Alimentation secteur : utiliser le transformateur
18 Vca / 50 VA / 50/60 Hz fourni.
4- Sorties d'alarme : sortie d'un 12 Vcc pour des
applications spéciales ne requérant pas plus de
1,75 A (alimentation des sirènes...). La
programmation du fonctionnement des sorties
est réalisée à l'adresse 2734 (voir le paragraphe
5.9.6 Programmation des sorties).
5- Alimentation auxiliaire : sortie d'un 12 Vcc pour
des accessoires complémentaires ne requérant
pas plus de 1 A
(alimentation des détecteurs par exemple).
FR | 14
1
2
A
3
C
–
4
A
–
5
+
