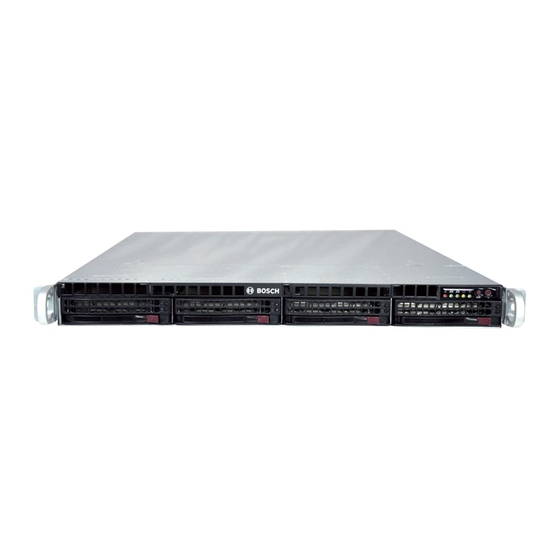

1400 Series/4-bay IP Video Storage
System
DLA-AIOL0
de
Schnellstartanleitung
en
Quick Installation Guide
es
Guía de instalación rápida
fr
Guide d'installation rapide
it
Guida all'installazione rapida
クイックインストールガイド
ja
nl
Beknopte installatiehandleiding
pl
Instrukcja szybkiej instalacji
pt
Guia de Instalação Rápida
ru
Руководство по быстрой установке
快速安装指南
zh

Publicité

Table des Matières
loading

Sommaire des Matières pour Bosch 1400 Serie

  • Page 1 1400 Series/4-bay IP Video Storage System DLA-AIOL0 Schnellstartanleitung Beknopte installatiehandleiding Quick Installation Guide Instrukcja szybkiej instalacji Guia de Instalação Rápida Guía de instalación rápida Guide d'installation rapide Руководство по быстрой установке 快速安装指南 Guida all'installazione rapida クイックインストールガイド...
  • Page 3 DLA-AIOL0 Schnellstartanleitung Quick Installation Guide Guía de instalación rápida Guide d'installation rapide Guida all'installazione rapida クイックインストールガイド Beknopte installatiehandleiding Instrukcja szybkiej instalacji Guia de Instalação Rápida Руководство по быстрой установке 快速安装指南 Bosch Sicherheitssysteme GmbH - | V1 | 2011.03...
  • Page 4 DLA-AIOL0 - | V1 | 2011.03 Bosch Sicherheitssysteme GmbH...
  • Page 5: Table Des Matières

    Einschalten des Systems Systemkonfiguration – Erste Schritte Einführung Einrichtungsanleitung Einstellen der IP-Adresse 3.3.1 Remotedesktopverbindung 3.3.2 Physische Verbindung VRM Appliance 3.4.1 Zusätzliche Software und Dokumentation 3.4.2 Deaktivieren des VRM-Dienstes Standard-Systemkonfiguration Wartung und Reparatur Bosch Sicherheitssysteme GmbH Schnellstartanleitung - | V1 | 2011.03...
  • Page 6: Sicherheitsvorkehrungen

    Die Netzkabel müssen über einen Schutzkontaktnetzstecker verfügen und an Schutzkontaktsteckdosen angeschlossen werden. Das Gerät verfügt über mehr als ein Netzkabel. Ziehen Sie vor Wartungsarbeiten beide Netzkabel ab, um Stromunfälle zu vermeiden. - | V1 | 2011.03 Schnellstartanleitung Bosch Sicherheitssysteme GmbH...
  • Page 7: Esd-Vorkehrungen

    Hinweis: Gebrauchte Batterien müssen mit Sorgfalt gehandhabt werden. Die Batterien dürfen nicht beschädigt werden. Beschädigte Batterien können umweltgefährdende Stoffe freisetzen. Gebrauchte Batterien dürfen nicht im Hausmüll oder auf öffentlichen Deponien entsorgt Bosch Sicherheitssysteme GmbH Schnellstartanleitung - | V1 | 2011.03...
  • Page 8: Systemkonfiguration - Hardware

    Beachten Sie die Vorschriften Ihrer örtlichen Abfallwirtschaftsbehörde, um gebrauchte Batterien ordnungsgemäß zu entsorgen. Systemkonfiguration – Hardware Einführung Lieferumfang: – 1400 Serie – 4-Schacht-System, Vollausbau mit 4 Festplatten – Zusätzlich zum eigentlichen System sollten die folgenden Komponenten im Lieferumfang enthalten sein: – Ein Rackmontagesatz –...
  • Page 9: Sicherheitsvorkehrungen Für Das System

    In diesem Abschnitt finden Sie Informationen zum Einbau des Systems in ein Rack mithilfe der mitgelieferten Rack-Schienen. Falls das System bereits in einem Rack montiert wurde, können Sie diesen Abschnitt überspringen. Aufgrund der verschiedenen Rack-Modelle auf dem Markt Bosch Sicherheitssysteme GmbH Schnellstartanleitung - | V1 | 2011.03...
  • Page 10: Identifizieren Der Teile Der Rack-Schienen

    Befestigen Sie den längeren Teil der Außenschiene mithilfe von zwei M5-Schrauben an der Vorderseite des Racks und den kürzeren Teil mithilfe von zwei M5-Schrauben an der Rückseite des Racks. Wiederholen Sie die Schritte 1 bis 4 mit der zweiten Außenschiene. - | V1 | 2011.03 Schnellstartanleitung Bosch Sicherheitssysteme GmbH...
  • Page 11: Einbau Des Systems Im Rack

    Betätigen Sie den Netzschalter im Bedienpanel, um das System zu starten. Systemkonfiguration – Erste Schritte Einführung Die folgende Installationsanleitung bezieht sich auf die Bosch DLA Disk-Array Serie und umfasst Informationen zur Installation, Konfiguration, Wartung und Reparatur. Die Bosch DLA Disk-Arrays basieren auf Microsoft Storage Server 2008. Das Betriebssystem Microsoft Windows Storage Server 2008 bietet eine Benutzeroberfläche für die...
  • Page 12: Einrichtungsanleitung

    – Passwort: WSS4Bosch Detailinformationen, wie z. B. Datenblätter und Benutzerhandbücher, finden Sie auf der Bosch Website www.boschsecurity.com unter Product Catalog > CCTV > IP Video > Disk Arrays. Die iSCSI-Standardeinstellungen sind für die Verwendung mit VRM optimiert. Änderungen an diesen Einstellungen sollten nur von erfahrenen Speichersystemadministratoren vorgenommen werden.
  • Page 13 Bei der ersten Anmeldung werden die Desktop-Standardeinstellungen angewendet. Dieser Vorgang nimmt einige Sekunden in Anspruch, und das System wird neu gestartet. Melden Sie sich nach dem Neustart des Systems erneut an. Anschließend wird das Bosch VRM Appliance initial configuration-Fenster angezeigt. Mit diesem Programm können Sie die IP-Adresse des Systems konfigurieren.
  • Page 14: Physische Verbindung

    Schließen Sie an das Disk-Array einen Monitor, eine Maus und eine Tastatur an (nicht im Lieferumfang enthalten), und starten Sie das System. Hinweis: Wird an den PS2-Steckverbinder erst nach dem Systemstart eine Maus oder Tastatur angeschlossen, funktionieren diese Geräte möglicherweise nicht ordnungsgemäß. - | V1 | 2011.03 Schnellstartanleitung Bosch Sicherheitssysteme GmbH...
  • Page 15 Bei der ersten Anmeldung werden die Desktop-Standardeinstellungen angewendet. Dieser Vorgang nimmt einige Sekunden in Anspruch, und das System wird neu gestartet. Melden Sie sich nach dem Neustart des Systems erneut an. Anschließend wird das Bosch VRM Appliance initial configuration-Fenster angezeigt. Mit diesem Programm können Sie die IP-Adresse des Systems konfigurieren.
  • Page 16: Vrm Appliance

    Netzwerks entsprechend einstellen. Starten Sie das System neu. VRM Appliance Auf dem System ist der Bosch Video Recording Manager (VRM) mit einer vollständigen Lizenz für 64 Kanäle vorinstalliert. Diese Lizenz kann um maximal 64 weitere Kanäle erweitert werden. VRM bietet ein leistungsstarkes Aufzeichnungsmodul, das zusammen mit BVC oder Bosch VMS zur Liveanzeige und zur Wiedergabe aufgezeichneter Daten verwendet werden kann.
  • Page 17: Zusätzliche Software Und Dokumentation

    Wählen Sie den Link Disable/Enable Bosch VRM Appliance aus, um den VRM- Aufzeichnungsdienst anzuhalten bzw. zu starten. Um den Dienst neu zu starten, klicken Sie auf den Link enable Bosch VRM Appliance im Bosch VRM Appliance initial configuration-Fenster. Siehe Abschnitt 3.3 Einstellen der IP-Adresse.
  • Page 18: Wartung Und Reparatur

    Fax: entfällt E-Mail: repair@us.bosch.com Geschäftszeit: Montag bis Freitag, 06:00–16:30 Uhr – RMA-Desk APR Robert Bosch (SEA) Pte Ltd, 11 Bishan Street 21, (Ebene 5, vom Güteraufzug), Singapur 573943 Telefon: +65 6571 2872 Fax: entfällt E-Mail: rmahelpdesk@sg.bosch.com Geschäftszeit: Montag bis Freitag, 08:30–17:45 Uhr –...
  • Page 19 Setting the IP Address 3.3.1 Remote Desktop Connection 3.3.2 Physical Connection VRM Appliance 3.4.1 Additional Software and Documentation 3.4.2 Disabling the VRM Service Standard System Configuration Service and Repair Bosch Sicherheitssysteme GmbH Quick Installation Guide - | V1 | 2011.03...
  • Page 20: Safety Precaution

    This battery must be replaced only with the same or an equivalent type recommended by the manufacturer (CR2032). Dispose of used batteries according to the manufacturer's instructions. - | V1 | 2011.03 Quick Installation Guide Bosch Sicherheitssysteme GmbH...
  • Page 21: Esd Precautions

    System Setup - Hardware Introduction Scope of delivery: – 1400 Series – 4-bay system, fully equipped with 4 hard drives Bosch Sicherheitssysteme GmbH Quick Installation Guide - | V1 | 2011.03...
  • Page 22: Unpacking

    If the system itself shows damage you should file a damage claim with the carrier who delivered it and notify the respective Bosch RMA desk. Due to the weight of the system: After opening the top of the shipping box, one person should stand at either end and lift the disk array out together.
  • Page 23: Rack Mounting Considerations

    Two pairs of short brackets to be used on the front side of the outer rails are also included. 2.4.2 Installing the Inner Rails Both the left and right side inner rails have been pre-attached to the chassis. Proceed to the next step. Bosch Sicherheitssysteme GmbH Quick Installation Guide - | V1 | 2011.03...
  • Page 24: Installing The Outer Rails

    Larger chassis should be positioned to balance the weight between front and back. If a bezel is included on your system, remove it. Then attach the two front brackets to each side of - | V1 | 2011.03 Quick Installation Guide Bosch Sicherheitssysteme GmbH...
  • Page 25: Powering On The System

    Setup Instruction All Bosch DLA Series disk arrays are preconfigured with a default IP address and with default iSCSI settings. – IP Address: 10.10.10.10 (1st port) and 10.10.10.11 (2nd port) –...
  • Page 26 On first login the desktop default settings are applied. This will take a few seconds and the system will reboot. After system reboot, log on again and the Bosch VRM Appliance initial configuration window will be shown. Use this program to configure the disk array’s IP Address.
  • Page 27 1400 Series/4-bay IP Video Storage System System Setup – First Steps | en The top level view of Bosch VRM Appliance initial configuration displays an overview of the system’s configuration and settings. Select the link Configure networking to get access to the network configuration.
  • Page 28: Physical Connection

    WSS4Bosch once the disk array login window is displayed. On first login the desktop default settings are applied. This will take a few seconds and the system will reboot. After system reboot, log on again and the Bosch VRM Appliance - | V1 | 2011.03...
  • Page 29 Use this program to configure the disk array’s IP Address. The top level view of Bosch VRM Appliance initial configuration displays an overview of the system’s configuration and settings. Select the link Configure networking to get access to the network configuration.
  • Page 30: Vrm Appliance

    64 channel license. This license might be expanded by a maximum of another 64 channels. VRM provides a powerful recording engine to be used with the BVC or Bosch VMS for live viewing and replay of recorded data. BVC and Bosch VMS must be purchased through the respective Bosch sales channels.
  • Page 31: Additional Software And Documentation

    Please note, that for all viewing related configuration tasks, e.g IVA, the VRM configurator along with the Bosch Video SDK (available from the Bosch web site) must be installed on a separate client system. Documentation for Bosch DLA and VRM can be found on: www.boschsecurity.com >...
  • Page 32 – Chassis w/o hard drives: fully equipped unit without the hard drives Request for RMA Please request an RMA for failed parts from one of the following Bosch RMA contacts. – RMA Contact AMEC Bosch ST, RMA Swapstock, 8601 East Cornhusker Hwy, Lincoln, NE 68507 -USA Phone: +1(402)467-6610 Fax: n.a.
  • Page 33 Configuración de la dirección IP 3.3.1 Conexión de escritorio remoto 3.3.2 Conexión física Unidad VRM 3.4.1 Documentación y software adicional 3.4.2 Desactivación del servicio VRM Configuración estándar del sistema Mantenimiento y reparación Bosch Sicherheitssysteme GmbH Guía de instalación rápida - | V1 | 2011.03...
  • Page 34: Precauciones De Seguridad

    La unidad cuenta con más de un cable de alimentación. Desconecte todos los cables de alimentación cuando realice cualquier operación de mantenimiento o reparación para evitar descargas eléctricas. - | V1 | 2011.03 Guía de instalación rápida Bosch Sicherheitssysteme GmbH...
  • Page 35: Precauciones De Esd

    Siga las normas establecidas por su organismo local de gestión de residuos peligrosos para desechar las baterías usadas de forma adecuada. Bosch Sicherheitssysteme GmbH Guía de instalación rápida - | V1 | 2011.03...
  • Page 36: Instalación Del Sistema - Hardware

    RMA de Bosch que corresponda. Debido al peso del sistema, una vez abierta la parte superior del embalaje, debe colocarse una persona en cada extremo para levantar el array de discos a la vez.
  • Page 37: Consideraciones Para El Montaje En Rack

    También se incluyen dos pares de soportes cortos para la parte delantera de las guías exteriores. Bosch Sicherheitssysteme GmbH Guía de instalación rápida - | V1 | 2011.03...
  • Page 38: Instalación De Las Guías Interiores

    Deslice las guías del chasis en las guías del rack manteniendo una presión uniforme en ambos lados (quizá deba presionar las lengüetas de bloqueo cuando las inserte). Cuando - | V1 | 2011.03 Guía de instalación rápida Bosch Sicherheitssysteme GmbH...
  • Page 39: Instalación Del Sistema En Un Rack Telco

    Configuración del sistema – Primeros pasos Introducción El array de discos Serie DLA de Bosch está sujeto a las siguientes directrices de instalación, configuración, mantenimiento y reparación. Los arrays de discos DLA de Bosch están basados en Microsoft Storage Server 2008. Los sistemas operativos Microsoft Windows Storage Server 2008 proporcionan una interfaz de usuario para la configuración inicial del servidor, así...
  • Page 40: Configuración De La Dirección Ip

    Se aplicará la configuración predeterminada del equipo de escritorio la primera vez que inicie sesión. Tras esta operación, que tardará unos segundos, el sistema se reiniciará. Una vez reiniciado el sistema, inicie sesión de nuevo y aparecerá la ventana de Bosch - | V1 | 2011.03 Guía de instalación rápida...
  • Page 41 VRM Appliance initial configuration. Use este programa para configurar la dirección IP del array de discos. La vista del nivel superior de Bosch VRM Appliance initial configuration muestra un resumen de la configuración y los ajustes del sistema. Seleccione el enlace Configure networking para acceder a la configuración de red.
  • Page 42: Conexión Física

    Nota: Si conecta un ratón o un teclado PS2 después de que el sistema se reinicie, es probable que no funcionen adecuadamente. - | V1 | 2011.03 Guía de instalación rápida Bosch Sicherheitssysteme GmbH...
  • Page 43 Tras esta operación, que tardará unos segundos, el sistema se reiniciará. Una vez reiniciado el sistema, inicie sesión de nuevo y aparecerá la ventana de Bosch VRM Appliance initial configuration. Use este programa para configurar la dirección IP del array de discos.
  • Page 44: Unidad Vrm

    VRM proporciona un potente motor de grabación que se puede utilizar con BVC o Bosch VMS para la visualización en directo y la reproducción de los datos grabados. BVC y Bosch VMS se deben adquirir a través de los canales de venta respectivos de Bosch.
  • Page 45: Documentación Y Software Adicional

    Tenga en cuenta que, para todas las tareas de configuración relacionadas con la visualización (por ejemplo, IVA), se debe instalar el configurador de VRM y Bosch Video SDK (disponible en el sitio Web de Bosch) en un sistema cliente independiente.
  • Page 46: Mantenimiento Y Reparación

    Este sistema de almacenamiento está respaldado por una garantía de 3 años. Los problemas que puedan surgir se tratarán siguiendo las directrices de mantenimiento y asistencia técnica de Bosch. Para los arrays de discos DLA de Bosch, se aplicará la metodología de asistencia estándar.
  • Page 47 1400 Series/4-bay IP Video Storage System Configuración del sistema – Primeros pasos | es Bosch Sicherheitssysteme GmbH Guía de instalación rápida - | V1 | 2011.03...
  • Page 48 Définition de l'adresse IP 3.3.1 Connexion au Bureau à distance 3.3.2 Connexion physique Système VRM 3.4.1 Logiciel et documentation supplémentaires 3.4.2 Désactivation du service VRM Configuration système standard Maintenance et réparation - | V1 | 2011.03 Guide d'installation rapide Bosch Sicherheitssysteme GmbH...
  • Page 49: Mesures De Sécurité

    électriques. – Les cordons d'alimentation doivent inclure une fiche de terre et doivent être branchés sur une prise reliée à la terre. L'appareil possède plusieurs cordons d'alimentation. Bosch Sicherheitssysteme GmbH Guide d'installation rapide - | V1 | 2011.03...
  • Page 50: Précautions Contre Les Décharges Électrostatiques

    Une pile endommagée peut libérer des matériaux dangereux dans l'environnement. Ne jetez pas une pile usagée avec les déchets ménagers ou dans une décharge publique. Pour vous débarrasser des piles usagées de la manière appropriée, - | V1 | 2011.03 Guide d'installation rapide Bosch Sicherheitssysteme GmbH...
  • Page 51: Configuration Matérielle Du Système

    Si le système proprement dit est endommagé, vous devez déposer une réclamation auprès du transporteur qui l'a livré et en avertir le service RMA de Bosch. Compte tenu du poids du système : une fois que le haut du carton d'expédition est ouvert, une personne doit se placer à...
  • Page 52: Précautions Concernant Le Système

    Le kit de montage en rack comprend deux assemblages de rails de rack. Chaque assemblage comporte deux sections : – un rail de châssis interne fixe, qui permet la fixation directe au châssis du système ; - | V1 | 2011.03 Guide d'installation rapide Bosch Sicherheitssysteme GmbH...
  • Page 53: Installation Des Rails Internes

    Vérifiez que le châssis inclut des rails internes et des extensions de rails. Vérifiez également que les rails externes sont bien installés dans le rack. Alignez les rails du châssis avec l'avant des rails du rack. Bosch Sicherheitssysteme GmbH Guide d'installation rapide - | V1 | 2011.03...
  • Page 54: Installation Du Système Dans Un Rack Telco

    Instructions de configuration Toutes les unités de disques de la série DLA Bosch sont préconfigurées à l'aide d'une adresse IP et de paramètres iSCSI par défaut.
  • Page 55: Définition De L'adresse Ip

    à modifier ces paramètres. Il n'est nécessaire de modifier la configuration par défaut que si VRM n'est pas utilisé ou si les paramètres par défaut ne sont pas appropriés pour une autre application iSCSI Bosch. Définition de l'adresse IP L'adresse IP par défaut peut être modifiée de deux façons.
  • Page 56 Bosch VRM Appliance initial configuration s'affiche. Utilisez ce programme pour configurer l'adresse IP de l'unité de disques. La partie supérieure de l'écran Bosch VRM Appliance initial configuration affiche une vue d'ensemble de la configuration et des paramètres du système. Cliquez sur le lien Configure networking pour accéder à...
  • Page 57: Connexion Physique

    Connectez un moniteur, une souris et un clavier (non fournis) à l'unité de disques et démarrez le système. Remarque : Lorsque vous connectez une souris ou un clavier PS2 une fois que le système est démarré, il risque de ne pas fonctionner correctement. Bosch Sicherheitssysteme GmbH Guide d'installation rapide - | V1 | 2011.03...
  • Page 58 Bosch VRM Appliance initial configuration s'affiche. Utilisez ce programme pour configurer l'adresse IP de l'unité de disques. La partie supérieure de l'écran Bosch VRM Appliance initial configuration affiche une vue d'ensemble de la configuration et des paramètres du système. Cliquez sur le lien Configure networking pour accéder à...
  • Page 59: Système Vrm

    64 voies. Cette licence peut être complétée par un maximum de 64 voies supplémentaires. Le VRM fournit un moteur d'enregistrement puissant à utiliser avec le système BVC ou Bosch VMS pour afficher et lire en direct les données enregistrées.Les systèmes BVC et Bosch VMS doivent être achetés par les canaux de vente Bosch appropriés.
  • Page 60: Logiciel Et Documentation Supplémentaires

    Bosch. Notez que pour toutes les tâches de configuration liées à l'affichage, par exemple, IVA, le programme de configuration VRM et le SDK vidéo Bosch (disponible sur le site Web de Bosch) doit être installé sur un système client distinct.
  • Page 61: Maintenance Et Réparation

    En cas de panne, les modules ci-après peuvent être remplacés sur site sans avoir à retourner l'appareil : – Disques durs : seuls les disques durs Bosch d'origine sont pris en charge comme disques durs de remplacement. Autrement, la garantie ne s'applique pas. Les disques de remplacement sont fournis avec le support.
  • Page 62 Impostazione dell'indirizzo IP 3.3.1 Connessione desktop remoto 3.3.2 Collegamento fisico Dispositivo VRM 3.4.1 Software aggiuntivo e documentazione 3.4.2 Disabilitazione del servizio VRM Configurazione standard del sistema Assistenza e riparazione - | V1 | 2011.03 Guida all'installazione rapida Bosch Sicherheitssysteme GmbH...
  • Page 63: Norme Di Sicurezza

    Il cavo di alimentazione dell'alimentatore deve includere una spina e deve essere inserito in prese elettriche con messa a terra. L'unità è provvista di più di un cavo di Bosch Sicherheitssysteme GmbH Guida all'installazione rapida - | V1 | 2011.03...
  • Page 64: Precauzioni Esd

    Maneggiare con cura le batterie usate. Non danneggiare la batteria in nessun modo. Una batteria danneggiata potrebbe rilasciare materiali nocivi nell'ambiente. Non smaltire le batterie usate insieme ai rifiuti domestici o in una discarica pubblica. Per smaltire - | V1 | 2011.03 Guida all'installazione rapida Bosch Sicherheitssysteme GmbH...
  • Page 65: Configurazione Del Sistema - Hardware

    In un'installazione su rack singoli, è necessario applicare degli stabilizzatori al rack. In installazioni su più rack, è necessario accoppiare i rack. – Verificare sempre che il rack sia in posizione stabile prima di estendere un componente dal rack. Bosch Sicherheitssysteme GmbH Guida all'installazione rapida - | V1 | 2011.03...
  • Page 66: Norme Relative Al Sistema

    È necessario anche consultare le istruzioni d'installazione fornite con l'unità per rack in uso. Nota Il binario è adatto a un rack di profondità compresa tra 26" e 33,5". - | V1 | 2011.03 Guida all'installazione rapida Bosch Sicherheitssysteme GmbH...
  • Page 67: Identificazione Delle Sezioni Dei Binari Per Rack

    è completamente estratto dal rack. Si evita così che il sistema fuoriesca completamente dal rack quando lo si estrae per gli interventi di manutenzione. Bosch Sicherheitssysteme GmbH Guida all'installazione rapida - | V1 | 2011.03...
  • Page 68: Installazione Del Sistema Su Rack

    La seguente guida all'installazione si applica alla serie di disk array DLA Bosch e fornisce informazioni relative alle procedure di installazione, configurazione, assistenza e riparazione. I disk array DLA Bosch sono basati su Microsoft Storage Server 2008. I sistemi operativi di Microsoft Windows Storage Server 2008 offrono un'interfaccia utente per la configurazione iniziale del server, gestione unificata dei dispositivi di archiviazione, semplice configurazione e gestione di cartelle condivise e archiviazione, nonché...
  • Page 69: Impostazione Dell'indirizzo Ip

    Password: WSS4Bosch Informazioni dettagliate, ad esempio schede tecniche e manuali utente, sono disponibili nel sito Web Bosch www.boschsecurity.com nella sezione Product Catalog > CCTV > IP Video > Disk Arrays. Le impostazioni iSCSI predefinite sono ottimizzate per l'uso con VRM. Tali impostazioni possono essere modificate solo da amministratori esperti addetti all'archiviazione.
  • Page 70 Appliance initial configuration. Utilizzare questo programma per configurare l'indirizzo IP del disk array. La parte superiore della schermata Bosch VRM Appliance initial configuration riporta una panoramica della configurazione e delle impostazioni del sistema. Selezionare il collegamento Configure networking per accedere alla configurazione di rete.
  • Page 71: Collegamento Fisico

    Collegare monitor, mouse e tastiera (non inclusi nella fornitura) al disk array e avviare il sistema. Nota Quando si collega un mouse o tastiera PS2 dopo aver riavviato il sistema, è probabile che non funzioni correttamente. Bosch Sicherheitssysteme GmbH Guida all'installazione rapida - | V1 | 2011.03...
  • Page 72 Appliance initial configuration. Utilizzare questo programma per configurare l'indirizzo IP del disk array. La parte superiore della schermata Bosch VRM Appliance initial configuration riporta una panoramica della configurazione e delle impostazioni del sistema. Selezionare il collegamento Configure networking per accedere alla configurazione di rete.
  • Page 73: Dispositivo Vrm

    64 canali. Questa licenza può essere estesa a un massimo di altri 64 canali. VRM vanta un potente motore di registrazione da utilizzare in combinazione con BVC o Bosch VMS per la visualizzazione live e la riproduzione di dati registrati. BVC e Bosch VMS sono acquistabili mediante i rispettivi canali di vendita Bosch.
  • Page 74: Software Aggiuntivo E Documentazione

    Bosch. Notare che tutte le attività di configurazione relative alla visualizzazione, ad es. IVA, il VRM configurator e Bosch Video SDK (disponibile dal sito Web Bosch) devono essere installati su un sistema client separato. La documentazione relativa a Bosch DLA e VRM è disponibile all'indirizzo: www.boschsecurity.com >...
  • Page 75: Assistenza E Riparazione

    Assistenza e riparazione I sistemi di memorizzazione hanno una garanzia di 3 anni. Eventuali controversie saranno gestite in base alle direttive Bosch Support & Service. Per i disk array DLA Bosch si applicano le normali procedure di assistenza Bosch. I seguenti moduli potrebbero essere sostituiti in loco in caso di malfunzionamento senza dover restituire l'unità:...
  • Page 76 ラックレールの確認 2.4.2 内部レールの取り付け 2.4.3 外部レールの取り付け 2.4.4 システムのラックへの取り付け 2.4.5 Telco ラックへのシステムの取り付け システムの電源を入れる システムのセットアップ - 最初の手順 はじめに セットアップ手順 IP アドレスの設定 3.3.1 リモートデスクトップ接続 3.3.2 物理的な接続 VRM アプライアンス 3.4.1 その他のソフトウェアとマニュアル 3.4.2 VRM サービスを無効にする 標準的なシステム設定 保守と修理 - | V1 | 2011.03 クイックインストールガイド Bosch Sicherheitssysteme GmbH...
  • Page 77: 安全に関する表示

    くにいてもらい、必要に応じて電源をオフにしてもらいます。 通電している電気機器を操作するときは、片手のみを使用してください。 これは、閉回路によ る感電を防ぐためです。 金属製の工具を使用する場合は、慎重に作業してください。接触する ことで電子部品や回路基板が簡単に破損してしまう場合があります。 静電気を抑えるために設計されたマットを感電防止のために使用しないでください。 代わり に、絶縁体として専用に設計されたゴム製のマットを使用してください。 電源コードにはアースプラグが付いており、アース端子付きの電源コンセントに差し込まれて いる必要があります。 ユニットには複数の電源コードが付いています。 感電防止のため、作業 を行う前に両方の電源コードを抜いてください。 メインボードの電池: 注意 - オンボードの電池を上下逆に取り付けると、極性が反転し、爆発する危険性があります。 この電池を交換する場合は、必ず同じものまたは製造元が推奨する同等品 (CR2032)のみを 使用してください。 使用済みの電池は、製造元の指示に従って廃棄してください。 DVD-ROM レーザー: 注意 - このシステムには DVD-ROM ドライブが付属していませんが、追加する場合は、レーザ ービームや有害な放射線を浴びないようにするため、通常と異なる方法で筐体を開けたりユニ ットを使用したりしないようにしてください。 Bosch Sicherheitssysteme GmbH クイックインストールガイド - | V1 | 2011.03...
  • Page 78: Esd に関する注意

    ると、環境に有害な物質が出る場合があります。 使用済みの電池をゴミ箱や公共のごみ廃棄場に捨 てないでください。 お住まいの地域の有害廃棄物の管理機関が定める規則に従って、使用済みの電 池を正しく処分してください。 システムのセットアップ - ハードウェア はじめに 機器構成: 1400 シリーズ -4 ベイシステム、4 台のハードドライブをフル装備 システム本体には、次のアイテムが付属して出荷されます。 ラック取付キット ×1 AC 電源ケーブル ×1 (システムの各電源用) クイックインストールガイド (本書) 開梱 システムの出荷に使用された梱包箱を点検し、損傷がないかどうかを確認してください。 システム 自体が破損している場合は、システムの運送業者に対して損傷のクレームを出し、各 BoschRMA デ スクにお知らせください。 - | V1 | 2011.03 クイックインストールガイド Bosch Sicherheitssysteme GmbH...
  • Page 79: セットアップの準備

    設置する場合は、ラックを連結してください。 ラックからコンポーネントを引き出す前に、ラックが安定していることを必ず確認してくださ い。 一度に引き出すコンポーネントは 1 つのみにしてください。複数のコンポーネントを同時に引 き出すと、ラックが不安定になることがあります。 2.3.3 システムに関する注意 電気的および全般的な安全に関する注意を確認してください。 調整用の無停電電源装置 (UPS)を使用して、電源サージや電圧スパイクからシステムを保護 し、電源障害時にもシステムが動作するようにしてください。 SATA ドライブや電源モジュールに触れるときは、温度が下がるまでお待ちください。 レールを取り付ける前に、ラック内のコンポーネント配置を決定してください。 最も重いシステムコンポーネントをラックの下部に先に取り付けてから、順に上に取り付けて ください。 保守中でない場合は、適切に冷却するため、ラックの前面ドア、およびシステムのすべてのパ ネルとコンポーネントを閉じておいてください。 2.3.4 ラックの取り付けに関する考慮事項 動作温度 扉付きのラックやマルチユニットラックアセンブリに設置する場合は、ラック環境の動作温度が室 内の温度を超える場合があります。 このため、製造元が指定する最高周囲温度定格 (Tmra)に適合 した環境になるように本機を設置する必要があります。 エアフローの減少 本機をラックに取り付ける際は、安全な動作に必要なエアフロー量が減少しないように配慮する必 要があります。 Bosch Sicherheitssysteme GmbH クイックインストールガイド - | V1 | 2011.03...
  • Page 80: ラックの取り付け手順

    使用など) 。 ラックの取り付け手順 このセクションでは、ラックレール付きのラックユニットにシステムを取り付ける方法について説 明します。 システムをラックに取り付け済みの場合は、省略して次に進んでください。 市場にはさ まざまなラックユニットがあります。つまり、組み立て手順がそれぞれ若干異なる可能性がありま す。 使用しているラックユニットに付属の取り付け手順も参照してください。 注意: このレールは、奥行きが 26" ~ 33.5" のラックに適合します。 2.4.1 ラックレールの確認 ラックマウントキットには、2 つのラックレールアセンブリが含まれます。 各アセンブリは、次の 2 つの部分で構成されます。 内部固定シャーシレールはシステムシャーシに直接固定し、 外部固定ラックレールはラック自体に直接固定します。 2 組の短いブラケットも含まれます。これは、外部レールの前面に使用します。 2.4.2 内部レールの取り付け 右側と左側の内部レールは、シャーシにあらかじめ取り付けられています。 次の手順に進みます。 - | V1 | 2011.03 クイックインストールガイド Bosch Sicherheitssysteme GmbH...
  • Page 81: 外部レールの取り付け

    を取り付けます。 最後に、シャーシをラックにスライドし、ブラケットをラックに締め付けます。 システムの電源を入れる 最後にシステムの電源を入れます。 電源ユニットの電源コードを高品質な電源コード (電気ノイズと電源サージを防ぐもの)に差 し込みます。 当社では無停電電源装置 (UPS)の使用を推奨しています。 コントロールパネルの電源ボタンを押してシステムを起動します。 システムのセットアップ - 最初の手順 はじめに 次の取付方法は、Bosch DLA ディスクアレイシリーズ向けのものです。ここでは、取り付け、設 定、保守、修理について説明します。 Bosch DLA ディスクアレイは、Microsoft Storage Server 2008 をベースとしています。 Microsoft Windows Storage Server 2008 オペレーティングシステムは、サーバーの初期設定用のユーザーイン Bosch Sicherheitssysteme GmbH クイックインストールガイド - | V1 | 2011.03...
  • Page 82: セットアップ手順

    ターフェース、ストレージアプライアンスの統一管理、ストレージおよび共有フォルダーの簡便な 設定と管理、Microsoft iSCSI Software Target のサポートを提供します。 このオペレーティングシステムは、ネットワークに接続したストレージでパフォーマンスが最適に なるように特別に調整されています。 Windows Storage Server 2008 は、共有とストレージの管理シ ナリオ、ストレージアプライアンスの管理コンポーネントと機能の統合という点で、大幅に拡張さ れています。 セットアップ手順 すべての Bosch DLA シリーズのディスクアレイは、デフォルトの IP アドレスと iSCSI 設定があらかじめ設定されています。 IP アドレス:10.10.10.10 (1 番目のポート)および 10.10.10.11 (2 番目のポート) ネットマスク:255.255.255.0 ユーザー:Administrator パスワード:WSS4Bosch データシートやユーザーマニュアルなどの詳細情報については、Bosch の Web サイト (製品カタロ グ > CCTV> IP ビデオ > ディスクアレイにある www.boschsecurity.com)を参照してください。...
  • Page 83 システムのセットアップ - 最初の手順 | ja 1400 Series/4-bay IP Video Storage System Bosch VRM Appliance initial configuration で最初に表示される画面には、システムの構成と設 定の概要が表示されます。 リンク Configure networking を選択し、ネットワーク設定を表示し ます。 ネットワークポートごとに、アイコンが個別に表示されます。 network のステータスの Local Area Connection アイコンを選択し、ダブルクリックします。 Properties をクリックし、Internet Protocol Version 4 (TCP/IPv4) を選択してから Properties を クリックします。...
  • Page 84: 物理的な接続

    | システムのセットアップ - 最初の手順 1400 Series/4-bay IP Video Storage System このダイアログボックスで、ネットワーク要件に合う IP アドレスを設定できます。 システムを再起動します。 3.3.2 物理的な接続 システムには、VGA グラフィックコネクターと、マウスとキーボード用の PS2 コネクターが付属し ています。 ディスクアレイにモニター、マウス、キーボード (出荷内容には含まれません)を接続してシ ステムを起動します。 注意: システムの起動後に PS2 のマウスやキーボードデバイスを接続すると、正しく動作しない場合 があります。 システムが起動済みの状態でディスクアレイのログインウィンドウが表示された場合は、 Ctrl+Alt+Del を押して、デフォルトパスワード WSS4Bosch を入力します。 - | V1 | 2011.03 クイックインストールガイド Bosch Sicherheitssysteme GmbH...
  • Page 85 システムのセットアップ - 最初の手順 | ja 1400 Series/4-bay IP Video Storage System 最初のログイン時には、デスクトップのデフォルト設定が適用されます。 数秒後にシステムが 再起動します。 システムの再起動後に、再度ログオンすると、 [Bosch VRM Appliance initial configuration]ウィンドウが表示されます。 このプログラムを使用して、ディスクアレイの IP アドレスを設定します。 Bosch VRM Appliance initial configuration で最初に表示される画面には、システムの構成と設 定の概要が表示されます。 リンク Configure networking を選択し、ネットワーク設定を表示し ます。 ネットワークポートごとに、アイコンが個別に表示されます。 network のステータスの Local Area Connection アイコンを選択し、ダブルクリックします。...
  • Page 86: Vrm アプライアンス

    VRM アプライアンス システムには、Bosch Video Recording Manager (VRM)があらかじめインストールされており、 64 チャンネルのライセンスが与えられています。 このライセンスには、さらに最大 64 チャンネル を追加できます。 VRM には、BVC や Bosch VMS で使用する強力な録画エンジンが搭載されており、ライブ表示や録 画データの再生を行うことができます。 BVC と Bosch VMS は、Bosch の各販売チャネルで購入し てください。 VRM アプライアンスは、十分な機能を持つ VRM 録画ソリューションです。ただし、設定可能なチ ャンネル数のみが限定されます。 VRM ソフトウェアが不要なアプリケーションでは、VRM サービ スを無効にする必要があります。 - | V1 | 2011.03 クイックインストールガイド...
  • Page 87: その他のソフトウェアとマニュアル

    ハードウェアとソフトウェア (VRM)の設定用ソフトウェアは、 C:\Bosch\resources のフォル ダーにある VRM アプライアンスから入手できます。 VRM Configurator:ディスクアレイ、カメラ、録画スケジューラーなど VRM を簡単に設定するため のソフトウェアです。Bosch ワークステーションハードウェアなどのクライアントシステムに個別 にインストールする必要があります。 IVA など、設定タスクに関する内容をすべて表示するには、Bosch Video SDK (Bosch の Web サイ トから入手可能)に付属している VRM Configurator をクライアントシステムに個別にインストール する必要があります。 Bosch DLA と VRM のマニュアルは、以下の方法で入手してください。 www.boschsecurity.com > 国と地域の選択 > 製品カタログの選択 > 製品の検索を開始 > 検索結果か...
  • Page 88 電話番号:+65 6571 2872 FAX:なし E- メール:rmahelpdesk@sg.bosch.com 営業時間:月曜日~金曜日、8:30 ~ 17:45 RMA contact China Bosch (Zhuhai) Security Systems Co. Ltd. Ji Chang Bei Road 20#, Qingwan Industrial Estate; Sanzao Town, Jinwan District, Zhuhai; P.R. China; 郵便番号:519040 電話番号:+86 756 7633117 / 121 FAX:なし E- メール:customer.service@cn.bosch.com 営業時間:月曜日~金曜日、8:30 ~...
  • Page 89 Systeemconfiguratie – Eerste stappen Inleiding Installatie-instructie IP-adres instellen 3.3.1 Bureaubladaansluiting op afstand 3.3.2 Fysieke aansluiting VRM Appliance 3.4.1 Aanvullende software en documentatie 3.4.2 De VRM Service uitschakelen Standaard systeemconfiguratie Onderhoud en reparatie Bosch Sicherheitssysteme GmbH Beknopte installatiehandleiding - | V1 | 2011.03...
  • Page 90: Veiligheidsmaatregelen

    De netsnoeren moeten een aardingsstekker hebben en worden aangesloten op geaarde stopcontacten. De unit beschikt over meerdere netsnoeren. Ontkoppel beide netsnoeren voordat er onderhoudswerkzaamheden worden uitgevoerd, om elektrische schokken te voorkomen. - | V1 | 2011.03 Beknopte installatiehandleiding Bosch Sicherheitssysteme GmbH...
  • Page 91: Esd-Voorzorgsmaatregelen

    Bij een beschadigde batterij kunnen stoffen vrijkomen die schadelijk zijn voor het milieu. Gooi een gebruikte batterij niet bij het huisvuil of op een openbare vuilstort. Lever gebruikte batterijen in volgens de geldende milieuvoorschriften. Bosch Sicherheitssysteme GmbH Beknopte installatiehandleiding - | V1 | 2011.03...
  • Page 92: Systeemconfiguratie - Hardware

    Inspecteer de doos waarin het systeem is vervoerd en bekijk of de doos op enigerlei wijze is beschadigd. Als het systeem zelf schade vertoont, dien dan een schadeclaim in bij de vervoerder die uw systeem heeft afgeleverd en stel de betreffende Bosch RMA desk op de hoogte.
  • Page 93: Overwegingen Bij Rekmontage

    De verschillende secties van de rekrails De rekmontageset dient twee rekraileenheden te bevatten. Elke eenheid bestaat uit twee secties: – een vaste binnenchassisrail die direct op het systeemchassis wordt bevestigd Bosch Sicherheitssysteme GmbH Beknopte installatiehandleiding - | V1 | 2011.03...
  • Page 94: De Binnenrails Installeren

    Lijn de chassisrails uit met de voorzijde van de rekrails. Schuif de chassisrails in de rekrails, waarbij u evenveel druk uitoefent op beide kanten (mogelijk moet u de vergrendelingspallen indrukken bij het inschuiven). Wanneer het - | V1 | 2011.03 Beknopte installatiehandleiding Bosch Sicherheitssysteme GmbH...
  • Page 95: Het Systeem Installeren In Een Telco-Rek

    Windows Storage Server 2008 zorgt voor aanzienlijke verbeteringen met betrekking tot scenario's voor deeldoeleinden en opslagbeheer en de integratie van onderdelen en functionaliteiten voor beheer van opslagapparaten. Installatie-instructie Alle Bosch DLA Serie disk-arrays zijn vooraf geconfigureerd met een standaard IP-adres en standaard iSCSI-instellingen. –...
  • Page 96: Ip-Adres Instellen

    Bij de eerste keer aanmelden worden de standaard instellingen van het bureaublad toegepast. Dit duurt enkele seconden, waarna het systeem opnieuw wordt opgestart. Meld u na opstarten van het systeem opnieuw aan. Het venster Bosch VRM Appliance - | V1 | 2011.03...
  • Page 97 Gebruik dit programma om het IP-adres van de disk-array te configureren. De bovenste weergave van Bosch VRM Appliance initial configuration is een overzicht van de systeemconfiguratie en -instelllingen. Selecteer de link Configure networking voor toegang tot de netwerkconfiguratie.
  • Page 98: Fysieke Aansluiting

    Sluit een monitor, een muis en een toetsenbord (niet meegeleverd) aan op de disk-array en start het systeem op. Opmerking: Een na het opnieuw opstarten aangesloten PS2 muis of toetsenbord werkt hoogstwaarschijnlijk niet correct. - | V1 | 2011.03 Beknopte installatiehandleiding Bosch Sicherheitssysteme GmbH...
  • Page 99 Bij de eerste keer aanmelden worden de standaard instellingen van het bureaublad toegepast. Dit duurt enkele seconden, waarna het systeem opnieuw wordt opgestart. Meld u na opstarten van het systeem opnieuw aan. Het venster Bosch VRM Appliance initial configuration wordt dan weergegeven. Gebruik dit programma om het IP-adres van de disk-array te configureren.
  • Page 100: Vrm Appliance

    VRM biedt een veelzijdige opname-engine die kan worden gebruikt in combinatie met de BVC of de Bosch VMS voor live-weergave en het afspelen van opgenomen materiaal. BVC en Bosch VMS dienen te worden aangeschaft via de desbetreffende verkoopkanalen van Bosch.
  • Page 101: Aanvullende Software En Documentatie

    Selecteer de link Disable/Enable Bosch VRM Appliance om de VRM opnameservice te stoppen/starten. Om de service opnieuw te starten klikt u in het venster Bosch VRM Appliance initial configuration op de koppeling enable Bosch VRM Appliance. Zie Paragraaf 3.3 IP-adres instellen.
  • Page 102: Onderhoud En Reparatie

    DOM: Disk on Module (disk op module) met OS-image – Chassis zonder harde schijven: volledig uitgeruste unit zonder harde schijven Verzoek om RMA Vraag om een RMA voor defecte onderdelen bij een van de onderstaande Bosch RMA contacten. – RMA-contact AMEC...
  • Page 103 Instrukcje konfigurowania Ustawianie adresu IP 3.3.1 Podłączanie pulpitu zdalnego 3.3.2 Podłączanie elementów zewnętrznych Urządzenie VRM 3.4.1 Dodatkowe oprogramowanie i dokumentacja 3.4.2 Wyłączanie usługi VRM Standardowa konfiguracja systemu Serwisowanie i naprawa Bosch Sicherheitssysteme GmbH Instrukcja szybkiej instalacji - | V1 | 2011.03...
  • Page 104: Uwagi Dotyczące Bezpieczeństwa

    łatwo uszkodzić podzespoły elektryczne lub płytki drukowane w przypadku bezpośredniego kontaktu. – Do ochrony przed porażeniem prądem elektrycznym nie używać mat chroniących przed wyładowaniami elektrostatycznymi. Zamiast tego używać mat gumowych, zaprojektowanych specjalnie jako izolatory prądu elektrycznego. - | V1 | 2011.03 Instrukcja szybkiej instalacji Bosch Sicherheitssysteme GmbH...
  • Page 105: Zapobieganie Wyładowaniom Elektrostatycznym

    Zalecenia dotyczące eksploatacji Podczas pracy systemu musi być założona obudowa, aby zapewnić poprawne chłodzenie. Nieprzestrzeganie tej zasady grozi uszkodzeniem systemu, które nie jest objęte gwarancją. Bosch Sicherheitssysteme GmbH Instrukcja szybkiej instalacji - | V1 | 2011.03...
  • Page 106: Konfigurowanie Systemu - Elementy Sprzętowe

    2.3.2 Zalecenia dotyczące szafy Rack – Upewnić się, że podpory poziomujące pod spodem szafy Rack całkowicie stykają się z podłożem oraz że równomiernie spoczywa na nich cały ciężar szafy. - | V1 | 2011.03 Instrukcja szybkiej instalacji Bosch Sicherheitssysteme GmbH...
  • Page 107: Zalecenia Dotyczące Systemu

    Przez cały czas eksploatacji urządzenie musi mieć połączenie z prawidłowym uziemieniem. W tym celu szafa Rack również musi być uziemiona. Szczególną uwagę należy zwrócić na połączenia zasilania inne niż połączenia bezpośrednie do odgałęzienia obwodu (np. przy użyciu listew zasilających). Bosch Sicherheitssysteme GmbH Instrukcja szybkiej instalacji - | V1 | 2011.03...
  • Page 108: Instrukcje Montażu W Szafie Rack

    Rack. Wyregulować obie części zewnętrznej szyny tak, aby miały odpowiednią długość, która będzie pozwalała na chowanie szyny w szafie Rack. - | V1 | 2011.03 Instrukcja szybkiej instalacji Bosch Sicherheitssysteme GmbH...
  • Page 109: Montaż Systemu W Szafie Rack

    Nacisnąć przycisk zasilania na panelu sterującym, aby uruchomić system. Konfigurowanie systemu – pierwsze kroki Wstęp Następujące instrukcje montażu dotyczą macierzy dyskowych Bosch DLA i obejmują montaż, konfigurowanie, serwisowanie i naprawianie systemu. Macierze dyskowe Bosch DLA działają pod kontrolą systemu operacyjnego Microsoft Storage Server 2008.
  • Page 110: Instrukcje Konfigurowania

    System Windows Storage Server 2008 oferuje znaczne ulepszenia w zakresie zarządzania udostępnianiem i danymi, a także integracji składników i funkcji zarządzania urządzeniami pamięci masowych. Instrukcje konfigurowania Wszystkie macierze dyskowe Bosch DLA są konfigurowane fabrycznie przy użyciu domyślnego adresu IP i domyślnych ustawień iSCSI. –...
  • Page 111 Potrwa to kilka sekund, po czym system zostanie ponownie uruchomiony. Po ponownym uruchomieniu systemu zaloguj się jeszcze raz. Tym razem zostanie wyświetlony ekran Bosch VRM Appliance initial configuration. Przy użyciu tego programu skonfiguruj adres IP macierzy dyskowej. Widok najwyższego poziomu okna Bosch VRM Appliance initial configuration przedstawia konfigurację...
  • Page 112: Podłączanie Elementów Zewnętrznych

    Podłącz monitor, mysz i klawiaturę (nie wchodzą w skład dostarczanego zestawu) do macierzy dyskowej i uruchom system. Uwaga: Jeśli mysz lub klawiaturę PS2 podłączono po uruchomieniu systemu, prawdopodobnie system nie będzie działać poprawnie. - | V1 | 2011.03 Instrukcja szybkiej instalacji Bosch Sicherheitssysteme GmbH...
  • Page 113 Potrwa to kilka sekund, po czym system zostanie ponownie uruchomiony. Po ponownym uruchomieniu systemu zaloguj się jeszcze raz. Tym razem zostanie wyświetlony ekran Bosch VRM Appliance initial configuration. Przy użyciu tego programu skonfiguruj adres IP macierzy dyskowej. Widok najwyższego poziomu okna Bosch VRM Appliance initial configuration przedstawia konfigurację...
  • Page 114: Urządzenie Vrm

    (VRM) z pełną licencją na 64 kanały. Licencję tę można rozszerzyć maksymalnie na dodatkowe 64 kanały. VRM to wydajny menedżer zapisu obrazu, który umożliwia podgląd na żywo i odtwarzanie zapisanych danych w systemach BVC lub Bosch VMS. BVC i Bosch VMS można kupić za pośrednictwem dystrybutora firmy Bosch. - | V1 | 2011.03...
  • Page 115: Dodatkowe Oprogramowanie I Dokumentacja

    Aplikacja VRM jest zawsze fabrycznie zainstalowana w systemie, ale jeśli ma on być używany tylko jako macierz dyskowa, usługę VRM można wyłączyć: Zaloguj się do systemu dyskowego i otwórz okno Bosch VRM Appliance initial configuration. Widok najwyższego poziomu okna Bosch VRM Appliance initial configuration przedstawia konfigurację...
  • Page 116: Serwisowanie I Naprawa

    E-mail: repair@us.bosch.com Godziny pracy: od poniedziałku do piątku 06:00–16:30 – Dane kontaktowe dot. RMA – pomoc techniczna APR Robert Bosch (SEA) Pte Ltd, 11 Bishan Street 21, (level 5, from service lift), Singapore 573943 Tel.: +65 6571 2872 Faks: niedostępny E-mail: rmahelpdesk@sg.bosch.com...
  • Page 117 Ligação Remota ao Ambiente de Trabalho 3.3.2 Ligação Física Aplicação do VRM 3.4.1 Documentação e Software Adicional 3.4.2 Desactivar o Serviço VRM Configuração Padrão do Sistema Assistência e Reparação Bosch Sicherheitssysteme GmbH Guia de Instalação Rápida - | V1 | 2011.03...
  • Page 118: Precaução De Segurança

    Os cabos da fonte de alimentação têm de incluir uma ficha com ligação à terra e têm de ser ligados a tomadas eléctricas com terra. A unidade tem mais do que um cabo de - | V1 | 2011.03 Guia de Instalação Rápida Bosch Sicherheitssysteme GmbH...
  • Page 119: Precauções Contra Descargas Electrostáticas

    Nota: Manuseie as pilhas usadas com cuidado. Não danifique as pilhas. Uma pilha danificada pode libertar materiais perigosos para o meio ambiente. Não elimine uma pilha usada deitando-a Bosch Sicherheitssysteme GmbH Guia de Instalação Rápida - | V1 | 2011.03...
  • Page 120: Configuração Do Sistema - Hardware

    RMA da Bosch. Devido ao peso do sistema, quando abrir a parte superior da caixa de expedição, é...
  • Page 121: Precauções Do Sistema

    Existe um vasto conjunto de unidades de bastidor no mercado, o que significa que o procedimento de montagem pode variar ligeiramente. Deve consultar igualmente as instruções de instalação fornecidas com a unidade de bastidor que está a utilizar. Bosch Sicherheitssysteme GmbH Guia de Instalação Rápida - | V1 | 2011.03...
  • Page 122: Identificar As Secções Das Calhas Do Bastidor

    é manter o sistema no devido lugar depois de instalado e colocado no bastidor, ou seja, na sua posição normal. A segunda função destas patilhas é prender o sistema ao - | V1 | 2011.03 Guia de Instalação Rápida Bosch Sicherheitssysteme GmbH...
  • Page 123: Instalar O Sistema No Bastidor

    Configuração do Sistema – Primeiros Passos Introdução A seguinte directiva de instalação é aplicável às séries de conjuntos de discos DLA da Bosch e fornece informação sobre a instalação, configuração, assistência e reparação. Os conjuntos de discos DLA da Bosch são baseados no servidor de armazenamento do Windows 2008 da Microsoft.
  • Page 124: Instruções De Configuração

    124 pt | Configuração do Sistema – Primeiros Passos 1400 Series/4-bay IP Video Storage System Instruções de Configuração Todos os conjuntos de discos da série DLA da Bosch estão pré-configurados com um endereço IP predefinido e predefinições iSCSI. – Endereço IP: 10.10.10.10 (1.ª porta) e 10.10.10.11 (2.ª porta) –...
  • Page 125 1400 Series/4-bay IP Video Storage System Configuração do Sistema – Primeiros Passos | pt 125 volte a iniciar sessão e é apresentada a janela Bosch VRM Appliance initial configuration . Utilize este programa para configurar o endereço IP do conjunto de discos.
  • Page 126: Ligação Física

    Ligue o monitor, o rato e o teclado (não incluídos) ao conjunto de discos e inicie o sistema. Nota: Se ligar um teclado ou rato PS2 depois de o sistema ter sido reiniciado, é provável que esse dispositivo não funcione correctamente. - | V1 | 2011.03 Guia de Instalação Rápida Bosch Sicherheitssysteme GmbH...
  • Page 127 é reiniciado. Depois de o sistema reiniciar, volte a iniciar sessão e é apresentada a janela Bosch VRM Appliance initial configuration . Utilize este programa para configurar o endereço IP do conjunto de discos.
  • Page 128: Aplicação Do Vrm

    Esta licença pode ser alargada para mais 64 canais, no máximo. O VRM proporciona um potente motor de gravação para utilizar com o BVC ou o Bosch VMS para visualização em directo e reprodução de dados gravados.O BVC e o Bosch VMS devem ser adquiridos através dos respectivos canais de vendas da Bosch.
  • Page 129: Documentação E Software Adicional

    Bosch. Tenha em atenção que para todas as tarefas de configuração relacionadas com a visualização, por ex. IVA, o configurador VRM e o Bosch Video SDK (disponível no sítio da Web da Bosch) devem estar instalados num sistema Client separado.
  • Page 130: Assistência E Reparação

    Horário de funcionamento: segunda a sexta-feira, das 06h00 às 16h30 – Escritório de RMA - APR Robert Bosch (SEA) Pte Ltd, 11 Bishan Street 21, (5.º andar, a partir do elevador de serviço), Singapore 573943 Telefone: +65 6571 2872 Fax: n/a E-mail: rmahelpdesk@sg.bosch.com...
  • Page 131 Настройка IP-адреса 3.3.1 Подключение к удаленному рабочему столу 3.3.2 Физическое соединение Устройство VRM 3.4.1 Дополнительное программное обеспечение и документация 3.4.2 Отключение службы VRM Стандартная конфигурация системы Обслуживание и ремонт Bosch Sicherheitssysteme GmbH Руководство по быстрой установке - | V1 | 2011.03...
  • Page 132: Техника Безопасности

    осторожны, так как они могут легко повредить электрические компоненты или печатные платы. – Не используйте в качестве защиты от поражения электрическим током антистатические коврики. Вместо этого используйте резиновые коврики, предназначенные специально для электроизоляции. - | V1 | 2011.03 Руководство по быстрой установке Bosch Sicherheitssysteme GmbH...
  • Page 133: Меры Предотвращения Электростатических Разрядов

    Для обеспечения охлаждения необходимо позаботиться о том, чтобы во время эксплуатации системы крышка шасси была закрыта. Несоблюдение этих мер может стать причиной повреждения системы после окончания гарантийного срока. Bosch Sicherheitssysteme GmbH Руководство по быстрой установке - | V1 | 2011.03...
  • Page 134: Установка Системы: Оборудование

    повреждений. Если на системе имеются признаки повреждения, необходимо подать заявку о повреждении в компанию-перевозчик, доставившую систему, и уведомить об этом соответствующий отдел Bosch RMA. Система имеет большой вес, поэтому после открытия упаковки поднимать дисковый массив должны два человека (по одному с каждой стороны).
  • Page 135: Техника Безопасности При Работе С Системой

    В данном разделе представлена информация об установке системы в стойку при помощи входящих в комплект направляющих стойки. Если система уже установлена в стойку, данный раздел можно пропустить. На рынке представлено множество стоек, из-за чего Bosch Sicherheitssysteme GmbH Руководство по быстрой установке - | V1 | 2011.03...
  • Page 136: Секции Направляющих Стойки

    конца внешней направляющей должны быть направлены в одну сторону, чтобы их можно было закрепить на стойке. Отрегулируйте длину обеих секций внешней направляющей, чтобы направляющая плотно вошла в стойку. - | V1 | 2011.03 Руководство по быстрой установке Bosch Sicherheitssysteme GmbH...
  • Page 137: Установка Системы В Стойку

    Для запуска системы нажмите кнопку питания на панели управления. Установка системы: первые шаги Введение Следующие указания по установке относятся к дисковым массивам Bosch серии DLA и содержат сведения об установке, настройке, обслуживании и ремонте системы. Дисковые массивы Bosch DLA работают под управлением ОС Microsoft Storage Server 2008.
  • Page 138: Инструкции По Установке

    – Пароль: WSS4Bosch Подробные сведения (технические характеристики, руководства пользователя и т. д.) можно найти на веб-сайте Bosch www.boschsecurity.com в разделе Каталог продукции > CCTV > IP-видео > Дисковые массивы. Параметры iSCSI по умолчанию можно оптимизировать с помощью VRM. Изменять данные параметры рекомендуется только опытным администраторам устройств хранения.
  • Page 139 окно входа в дисковый массив, введите пароль по умолчанию WSS4Bosch. При первом входе применяются параметры рабочего стола по умолчанию. Это занимает несколько секунд, и система перезапустится. После перезапуска выполните вход повторно, после чего отобразится окно Bosch VRM Appliance initial configuration. Для настройки IP-адреса дискового массива используйте данную программу.
  • Page 140: Физическое Соединение

    Подключите монитор, мышь и клавиатуру (приобретаются отдельно) к дисковому массиву и запустите систему. Примечание. Если подключить мышь или клавиатуру PS2 после запуска системы, она, вероятнее всего, будет работать неправильно. - | V1 | 2011.03 Руководство по быстрой установке Bosch Sicherheitssysteme GmbH...
  • Page 141 дисковый массив, введите пароль по умолчанию WSS4Bosch. При первом входе применяются параметры рабочего стола по умолчанию. Это занимает несколько секунд, и система перезапустится. После перезапуска выполните вход повторно, после чего отобразится окно Bosch VRM Appliance initial configuration. Для настройки IP-адреса дискового массива используйте данную программу.
  • Page 142: Устройство Vrm

    полную лицензию на 64 канала. Лицензию можно расширить, добавив до 64 дополнительных каналов. VRM обеспечивает мощный механизм записи, который используется с BVC или Bosch VMS для просмотра в реальном времени и воспроизведения записанных данных. BVC и Bosch VMS следует приобретать через соответствующие каналы продаж Bosch.
  • Page 143: Дополнительное Программное Обеспечение И Документация

    пункт Start > Run > oobe. Щелкните ссылку Disable/Enable Bosch VRM Appliance, чтобы остановить или запустить службу записи VRM. Чтобы перезапустить службу, щелкните ссылку enable Bosch VRM Appliance в окне Bosch VRM Appliance initial configuration. См Раздел 3.3 Настройка IP-адреса.
  • Page 144: Обслуживание И Ремонт

    Эл. почта: repair@us.bosch.com Часы работы: понедельник – пятница, 06:00 – 16:30 – Отдел RMA для региона APR Robert Bosch (SEA) Pte Ltd, 11 Bishan Street 21, (level 5, from service lift), 573943 Singapore / Сингапур Телефон: +65 6571 2872 Факс: нет...
  • Page 145 Установка системы: первые шаги | ru 145 – Контакт RMA для региона EMEA Bosch Security Systems, C/o EVI Audio GmbH, Ernst-Heinkel Str. 4, 94315 Straubing, Germany / Германия Контактное лицо: RA Desk Supervisor (начальник отдела по разрешениям на возврат) Телефон: +49 (9421) 706-366 Факс: нет...
  • Page 146 2.4.3 安装外部导轨 2.4.4 将系统装入机柜 2.4.5 将系统装入 Telco 机柜 打开系统电源 系统安装 — 第一步 简介 安装说明 设置 IP 地址 3.3.1 远程桌面连接 3.3.2 物理连接 VRM 设备 3.4.1 其它软件和文档 3.4.2 禁用 VRM 服务 标准系统配置 服务和维修 - | V1 | 2011.03 快速安装指南 Bosch Sicherheitssysteme GmbH...
  • Page 147: 安全预防措施

    小心 — 本系统不随附 DVD-ROM 驱动器,但如果已添加 DVD-ROM 驱动器:为了防止直接暴露 在激光束下和危险的辐射,请不要打开机壳或以任何非常规的方式使用此装置。 主板可更换焊入式保险丝:只有经过培训的服务技术人员才能更换主板上的自恢复式 PTC (正温 度系数)保险丝。 新保险丝必须与所更换的保险丝属于同一或同类型号。 如需了解详细信息和支 持,请联系技术支持人员。 ESD 预防措施 静电释放 (ESD) 是两个带不同电荷的物体相互接触而产生的。 为了中和此电势,将会形成静电释放, 这会损坏电子组件和印刷电路板。 以下措施通常足以在接触之前中和此电势,从而保护您的设备免受 ESD 的损坏: 使用旨在防止静电释放的接地腕带。 在准备使用之前,始终让所有组件和印刷电路板 (PCB) 留在防静电袋内。 从防静电袋取出电路板之前,触摸接地的金属物体。 不要让组件或 PCB 接触您的衣物 (可能存有电荷) ,即使您戴了腕带。 Bosch Sicherheitssysteme GmbH 快速安装指南 - | V1 | 2011.03...
  • Page 148: 操作预防措施

    噪声和电磁场的区域。 此外,还应靠近接地电源插座。 确保阅读下一节的 “ 预防措施 ”。 准备安装 系统运输箱内随附了机柜安装套件。在机柜中安装系统时,需要使用此套件。 按照指定的顺序执行所述步骤,以便用最少的时间完成安装过程。 开始后面几节所述的安装过程之前, 请先阅读本节。 2.3.1 选择安装位置 请在机柜的前部留出足够的间隙,以便能完全打开前门 (约 25 英寸) ,并在机柜后部留出约 30 英寸 的间隙,以便保持充足的气流和方便维修。 本产品只能安装在限制访问的场所 (专用设备机房、服务机柜等等) 。 2.3.2 机柜预防措施 确保机柜底部的调平千斤顶完全伸到地板上,且完全支撑机柜的重量。 在单机柜安装中,应为机柜安装稳定器。 在多机柜安装中,这些机柜应连接在一起。 从机柜拉出组件之前,始终确保机柜保持稳定。 一次应仅拉出一个组件 — 同时拉出多个组件会导致机柜不稳定。 2.3.3 系统预防措施 查阅电气和一般安全预防措施。 - | V1 | 2011.03 快速安装指南 Bosch Sicherheitssysteme GmbH...
  • Page 149: 机柜安装考虑事项

    响。 解决此问题时,应适当考虑设备铭牌上的额定值。 可靠的接地 在任何时刻都必须保持可靠的接地。 为此,机柜自身应接地。 应特别注意电源设备的连接,而不是与 分支电路 (例如使用插线板)的直接连接。 机柜安装说明 本节提供了有关使用随附的机柜导轨将系统装入机柜单元的信息。 如果系统已装入机柜中,请跳过本 节。 市场上有多种类型的机柜单元,这意味着组装过程可能略有不同。 您还应参考您的机柜单元随附 的安装说明书。 注: 此导轨适合深度介于 26 英寸与 33.5 英寸之间的机柜。 2.4.1 认识机柜导轨的各个部分 在机柜安装套件中,您应收到两个机柜导轨部件。 每个部件由两部分组成: 内部固定机箱导轨,直接固定在系统机箱上 外部固定机柜导轨,直接固定在机柜自身上。 另外还包括安装在外部导轨前端的两对短支架。 2.4.2 安装内部导轨 左侧和右侧内部导轨都已预先安装在机箱上。 转至下一步。 Bosch Sicherheitssysteme GmbH 快速安装指南 - | V1 | 2011.03...
  • Page 150: 安装外部导轨

    (可选)插入并拧紧用于将系统的前部固定到机柜上的指旋螺丝。 2.4.5 将系统装入 Telco 机柜 要将系统装入 Telco 型机柜,请在机箱的每一侧使用两个 L 形支架 (共四个) 。 首先,确定系统伸出 机柜前部的长度。 大型机箱应在定位时保持前后重量平衡。 如果您的系统装有挡板,请卸下它。 将两 个前支架连接到机箱两侧,然后安装两个后支架,使其间隙刚好适合 Telco 机柜的宽度。 最后将机箱 滑入机柜并将支架固定到机柜。 打开系统电源 最后要做的事情是为系统接通电源。 将从电源设备引出的电源线插入高质量的插线板 (可防护电气噪声和电涌) 。 建议使用不间断电 源设备 (UPS)。 按控制面板上的电源按钮以启动系统。 - | V1 | 2011.03 快速安装指南 Bosch Sicherheitssysteme GmbH...
  • Page 151: 系统安装 - 第一步

    Windows Vista 或 Windows 7 (不随附客户端硬件和软件) ,且 IP 地址处于同一网络,例如 10.10.10.12 (网络掩码:255.255.255.0) 。 在客户端系统上打开 Remote Desktop Connection。 在 Computer 框中,输入要连接的磁盘阵列 的 IP 地址。 默认 IP 地址:10.10.10.10 (端口 1) 在显示磁盘阵列登录窗口后,单击 Connect,按下 Ctrl+Alt+Del (如果显示) ,然后键入默认 密码 WSS4Bosch。 Bosch Sicherheitssysteme GmbH 快速安装指南 - | V1 | 2011.03...
  • Page 152 152 zh | 系统安装 — 第一步 1400 Series/4-bay IP Video Storage System 首次登录时,系统会采用桌面默认设置。 这将需要数秒钟,而且系统会重新启动。 在系统重新启 动后,再次登录,将会显示 Bosch VRM Appliance initial configuration 窗口。 使用此程序配置磁 盘阵列的 IP 地址。 Bosch VRM Appliance initial configuration 的顶层视图概要显示了系统的配置和设置。 选择链接 Configure networking 以访问网络配置。 对于每个网络端口,均会显示单独的图标。 选择用于显示状态 network 的 Local Area Connection 图标,然后双击图标。...
  • Page 153: 物理连接

    重新启动系统。 3.3.2 物理连接 系统随附了 VGA 图形连接器和 PS2 连接器,用于连接鼠标和键盘。 将监视器、鼠标和键盘 (不随附)连接到磁盘阵列并启动系统。 注: 如果在系统启动后连接 PS2 鼠标或键盘,则可能不能正常工作。 在系统启动后显示磁盘阵列登录窗口时,按 Ctrl+Alt+Del,然后键入默认密码 WSS4Bosch。 首次登录时,系统会采用桌面默认设置。 这将需要数秒钟,而且系统会重新启动。 在系统重新启 动后,再次登录,将会显示 Bosch VRM Appliance initial configuration 窗口。 使用此程序配置磁 盘阵列的 IP 地址。 Bosch Sicherheitssysteme GmbH 快速安装指南 - | V1 | 2011.03...
  • Page 154 154 zh | 系统安装 — 第一步 1400 Series/4-bay IP Video Storage System Bosch VRM Appliance initial configuration 的顶层视图概要显示了系统的配置和设置。 选择链接 Configure networking 以访问网络配置。 对于每个网络端口,均会显示单独的图标。 选择用于显示状态 network 的 Local Area Connection 图标,然后双击图标。 单击 Properties,选择 Internet Protocol Version 4 (TCP/IPv4),然后单击 Properties。 - | V1 | 2011.03 快速安装指南...
  • Page 155: Vrm 设备

    1400 Series/4-bay IP Video Storage System 该对话框允许您根据网络要求设置 IP 地址配置。 重新启动系统。 VRM 设备 系统预先安装了 Bosch Video Recording Manager (VRM),并带有完全许可的 64 通道许可证。 此许可 证最多可以额外扩展 64 个通道。 VRM 提供了功能强大的录像引擎,可与 BVC 或 Bosch VMS 配合使用,用于实时查看录像和回放记录 的数据。 BVC 和 Bosch VMS 必须通过相应的博世销售渠道进行订购。 VRM 设备提供了功能完备的 VRM 录像解决方案,只是可配置通道的数量受到限制。 不需要 VRM 软件...
  • Page 156: 禁用 Vrm 服务

    登录存储系统,然后启动 Bosch VRM Appliance initial configuration 窗口。 Bosch VRM Appliance initial configuration 窗口的顶层视图概要显示了系统的配置和设置。 如果未显示 Bosch VRM Appliance initial configuration 窗口,则单击 Start > Run > oobe。 选择链接 Disable/Enable Bosch VRM Appliance 以停止 / 启动 VRM 录像服务。 要重新启动服务,请在 Bosch VRM Appliance initial configuration 窗口中单击 enable Bosch VRM Appliance 链接。...
  • Page 157 系统安装 — 第一步 | zh 157 1400 Series/4-bay IP Video Storage System RMA 服务中心 (APR) Robert Bosch (SEA) Pte Ltd, 11 Bishan Street 21, (level 5, from service lift), Singapore 573943 电话:+65 6571 2872 传真:不适用 电子邮件:rmahelpdesk@sg.bosch.com 营业时间:星期一至星期五,8:30 – 17:45 RMA 联系人 (中国)...
  • Page 158 158 zh | 系统安装 — 第一步 1400 Series/4-bay IP Video Storage System - | V1 | 2011.03 快速安装指南 Bosch Sicherheitssysteme GmbH...
  • Page 160 Bosch Sicherheitssysteme GmbH Werner-von-Siemens-Ring 10 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2011...

Ce manuel est également adapté pour:

Dla-aiol0

Table des Matières
