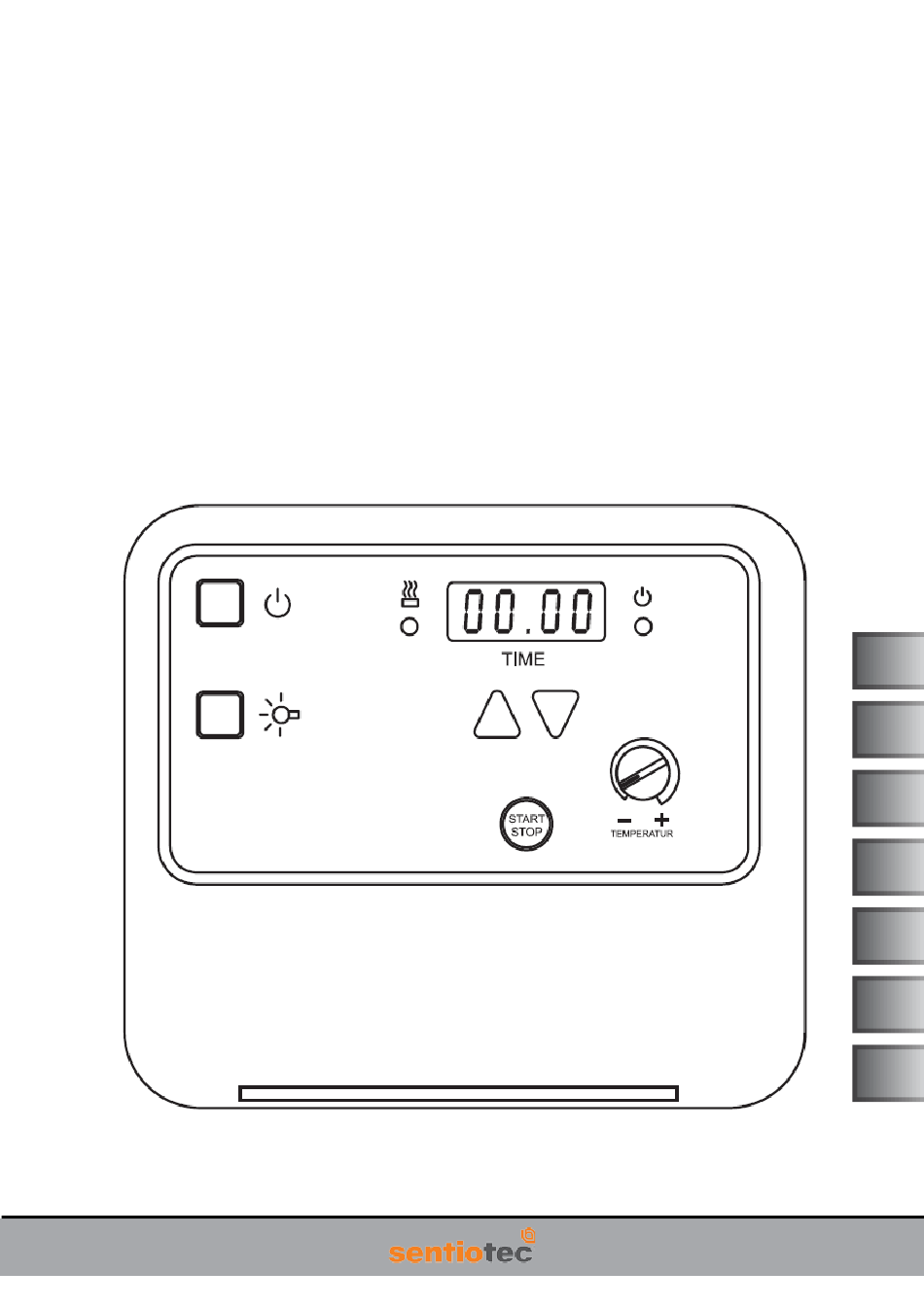

Sentiotec A2 Instructions De Montage Et Mode D'emploi
Système de commande de sauna
Masquer les pouces
Voir aussi pour A2:
- Instructions de montage (200 pages) ,
- Instructions de montage et mode d'emploi (116 pages)
Manuels Connexes pour Sentiotec A2
Sommaire des Matières pour Sentiotec A2
-
Page 33: Système De Commande De Sauna
Système de commande de sauna INSTRUCTIONS DE MONTAGE ET MODE D‘EMPLOI Français Édition: 06-2012 N° d‘identif. 50950019... - Page 34 Instructions de montage et mode d‘emploi p. 2/16 Partie 1 Instructions de montage Consignes générales de sécurité ............... 1 Préparation du montage du système de commande de sauna ..... 2 Montage du système de commande de sauna ..........3 Fin du montage du système de commande de sauna ........4 Montage de la sonde de température intérieure FI avec dispositif de protection contre la surchauffe ..............
- Page 35 Instructions de montage uniquement pour le personnel spécialisé P. 3/16 Cher monteur, • Le montage ne peut être réalisé que par un électricien ou une personne possédant les mêmes qualifications. • Si des travaux doivent être effectués sur le système de commande de sauna, l’appareil doit impérativement être mis hors tension.
-
Page 36: Consignes Générales De Sécurité
Le système de commande de sauna A2 permet de commander et régler la température intérieure entre 50 et 125°C. • Le système de commande de sauna A2 ne peut être utilisé que pour commander et régler les 3 circuits de chauffage avec une puissance thermique maximum de 3,0 kW par circuit de chauffage. •... -
Page 37: Préparation Du Montage Du Système De Commande De Sauna
Instructions de montage uniquement pour le personnel spécialisé P. 5/16 Préparation du montage du système de commande de sauna Illustration 1 Le système de commande de sauna doit être monté à l’extérieur de la cabine ou selon les recommandations du fabricant de celle-ci. -
Page 38: Fin Du Montage Du Système De Commande De Sauna
Instructions de montage uniquement pour le personnel spécialisé P. 6/16 Fin du montage du système de commande de sauna Illustration 3 6 1. Placez la partie supérieure du boîtier 5 sur la partie inférieure 1, faites-la pivoter vers le bas et appuyez jusqu’à... - Page 39 Instructions de montage uniquement pour le personnel spécialisé P. 7/16 Description des erreurs: Oscillation des relais La température réglée n’est pas constamment maintenue. Des bruits gênants sortent du système de commande. L’éclairage intérieur ne s’allume pas. Le dispositif de protection thermique s’est déclenché sans raison. Le système de chauffage est constamment éteint.
-
Page 40: Remplacement Du Fusible Défectueux Pour L'éclairage Intérieur
Instructions de montage uniquement pour le personnel spécialisé P. 8/16 Remplacement du fusible défectueux pour l’éclairage intérieur Illustration 123 PRUDENCE : Avant d’ouvrir la partie supérieure du boîtier, débranchez l’appareil. 1. Tournez le bouton TEMPÉRATURE 3 vers la gauche jusqu’à la butée et tirez vers le haut. 2. -
Page 41: Consignes Générales De Sécurité
A2 permet de commander et régler la température intérieure entre 50 et 125°C. • Le système de commande de sauna A2 ne peut être utilisé que pour commander et régler les 3 circuits de chauffage avec une puissance thermique maximum de 3,0 kW par circuit de chauffage. •... -
Page 42: Pour Votre Sécurité
Mode d‘emploi pour l‘utilisateur P. 10/16 Élimination: • Veuillez éliminer le matériel d’emballage conformément aux directives correspondantes en vigueur. • Les anciens appareils contiennent des matériaux recyclables. Ne les déposez donc pas simplement dans la décharge la plus proche, mais renseignez-vous auprès de votre ville et des autorités de votre commune au sujet des possibilités de recyclage. -
Page 43: En Cas De Périodes D'arrêt De Longue Durée
Mode d‘emploi pour l‘utilisateur P. 11/16 Maniement 2. Au moyen de la touche PLUS / MOINS 7, réglez la durée de présélection souhaitée, p. ex (02:30). Le système de chauffage se mettra à chauffer dans 2 heures et 30 minutes. 3. -
Page 44: Erreurs Et Solutions Possibles
Mode d‘emploi pour l‘utilisateur P. 12/16 Erreurs et solutions possibles 5.1 Limitation automatique de la durée • Après 6/12 heures de chauffage permanent (selon le réglage en usine), le système de commande du sauna arrête automatiquement le chauffage. • Appuyez sur la touche START / STOP 8 pour poursuivre le fonctionnement. 5.2 L’éclairage intérieur ne s’allume pas •... -
Page 45: Partie 3 Caractéristiques Techniques
Instructions de montage et mode d‘emploi p. 13/16 Caractéristiques techniques Température ambiante: -10 °C à + 40 °C Température de stockage: -25 °C à + 70 °C Résistance thermique minimum des câbles: Sonde du système de chauffage, du système d’éclairage et sonde de température: résistent à... -
Page 46: Partie 4 Schéma De Raccordement
Instructions de montage et mode d‘emploi p. 14/16 Schéma de raccordement Système de commande de sauna A2 Illustration 1 ´DETAILS TECHNIQUES Illustration 2 WE DO IT FIRST. - Page 81 Bastustyrning MONTERINGS- OCH BRUKSANVISNING svenska Utgåva: 06-2012 ID-nr: 50950019...
