Fonctionnement
Procédez de la manière suivante pour le test du blocage impulsionnel de sécurité :
1. Commutez l'entrée « SS1 Demandé » ou « SS1 SIL3/Reset » sur 0 V
}
La carte de sécurité exécute la fonction de sécurité SS1 (arrêt de sécurité 1) et passe à
l'état « STO ». La LED « STO » clignote.
2. Commutez les entrées « SS1 Demandé » et « SS1 SIL3/Reset » sur 24 V.
}
La carte de sécurité passe à l'état « STARTUP ». L'appareil et le blocage impulsionnel de
sécurité sont testés. La LED « RUN » clignote.
}
La carte de sécurité passe à l'état « RUN ». La LED « RUN » reste allumée en perma-
nence.
}

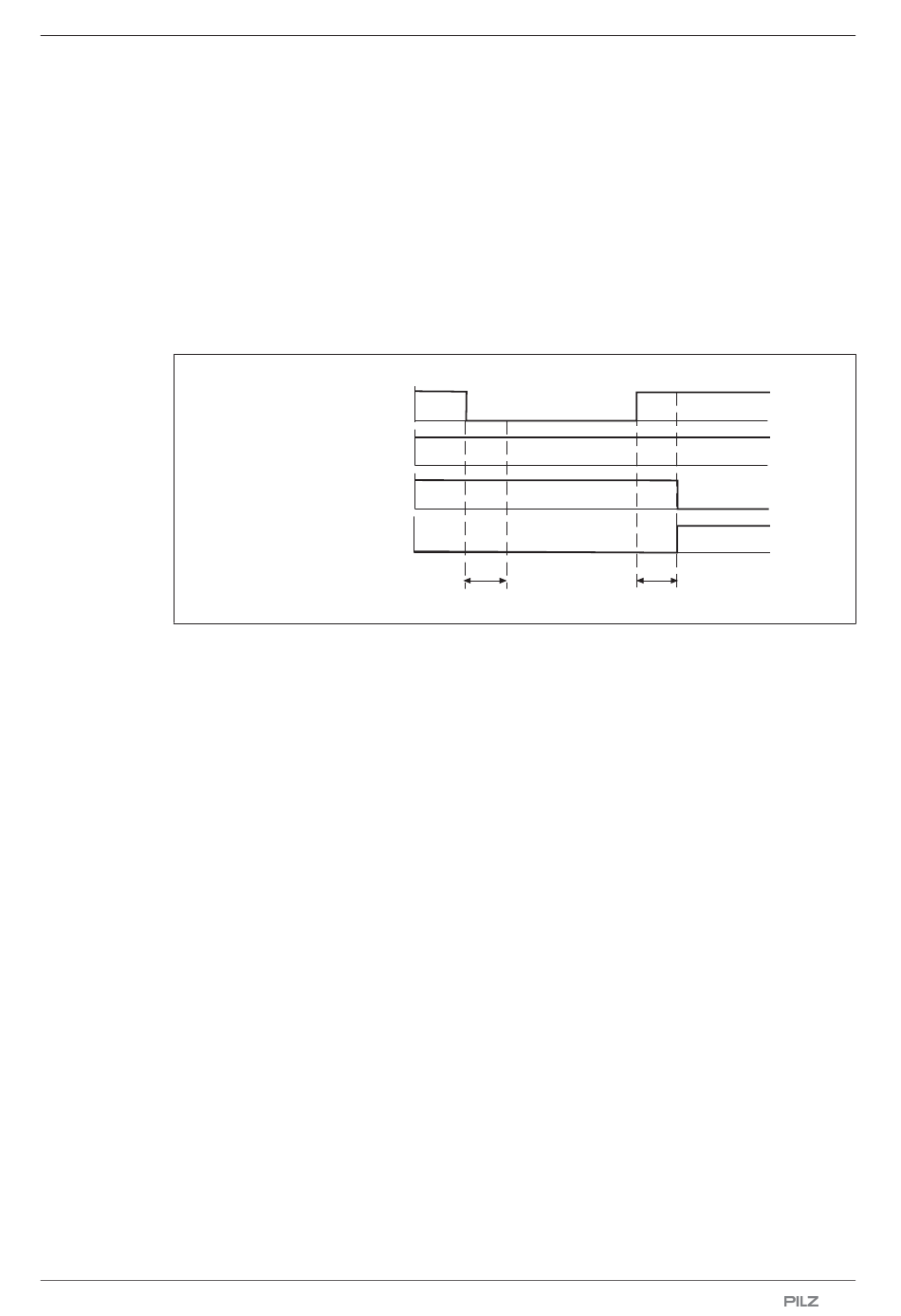

t
: au moins 2 ms, temps durant lequel « SS1 Demandé » ou « SS1 SIL3/Reset » doivent
1
posséder le signal « 0 »
}
t
: env. 2 s, temps de démarrage de la carte de sécurité
2
}
SS1 Demandé : entrée pour la fonction de sécurité SS1
}
SS1 SIL3/Reset : entrée pour SIL 3 et Reset
}
STO Confirmé : sortie pour le retour d'informations de la fonction de sécurité STO
}
LED « RUN » : le système est prêt
Manuel d'utilisation PMCprotego S1-2(-C)
1002528-FR-05
1
SS1 Activate
0
1
SS1 SIL3/Reset
0
1
STO Acknowledge
0
1
LED "RUN"
0
t 1
t 2
t
