Description du fonctionnement

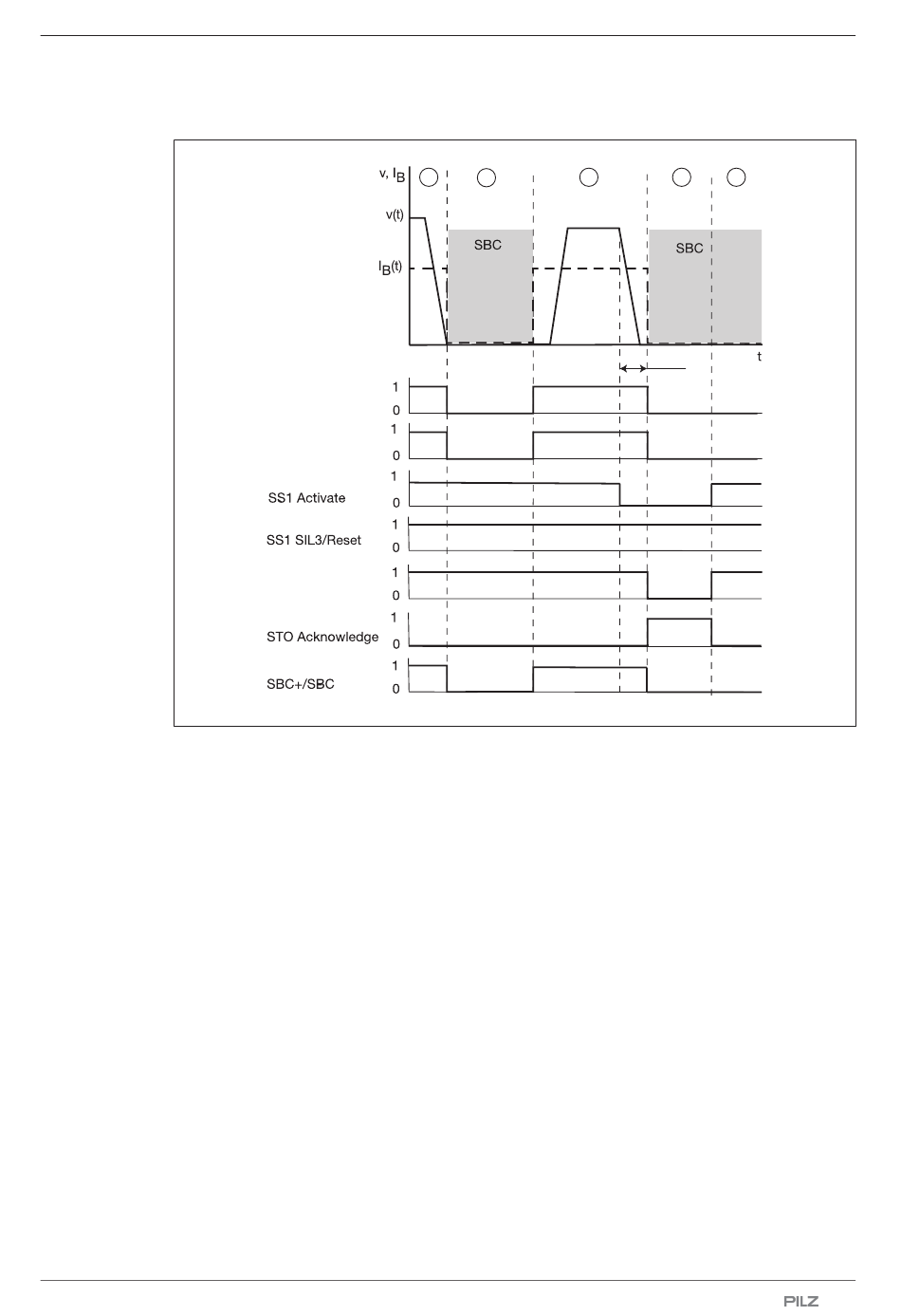

Organigramme avec couplage de la sortie activation du frein du variateur de puissance
Illustration: Fonction de sécurité SBC
Légende :
}
État du frein de parking raccordé à la carte de sécurité au cours des phases A à E :
– A : frein débloqué
– B : frein retombé (à cause de DISABLE du variateur de puissance)
– C : frein débloqué
– D : frein retombé (à cause de STO de la carte de sécurité)
– E : frein retombé (à cause de DISABLE du variateur de puissance)
}
ENABLE du servo-amplificateur : signal ENABLE du variateur de puissance
}
BR+/BR- du servo-amplificateur : frein sur le variateur de puissance
}
SS1 Demandé : entrée pour la fonction de sécurité SS1
}
SS1 SIL3/Reset : entrée pour SIL3 et Reset
}
STO / STO SIL3 : circuit de coupure interne STO et deuxième circuit de coupure STO
SIL3
}
STO Confirmé : sortie pour le retour d'informations de la fonction de sécurité STO
}
SBC+/SBC- : sortie de la commande du frein
}
∆SS1 : temporisation SS1
Manuel d'utilisation PMCprotego S1-2(-C)
1002528-FR-05
A
Servo amplifier
ENABLE
Servo amplifier
BR+/BR-
STO / STO SIL3
-
B
C
∆SS1
D
E
