Retour
Alimentation
passant par
le châssis
47 ½ po
E����� ���������� �� ��� �� �������
C
âblage de Commande basse tension
1. Un thermostat 24 volts doit être installé pour l'exploitation de
l'unité. Il est possible de l'acheter avec l'unité ou de l'obtenir
sur place. Les thermostats peuvent être programmables ou
électromécaniques au besoin.
2. Placez le thermostat ou le capteur à distance dans l'espace
climatisé où il captera la température moyenne. Ne placez
pas cet appareil dans un endroit où il serait directement
exposé à l'alimentation d'air, au soleil ou à d'autres sources
de chaleur. Respectez les instructions d'installation fournies
avec le thermostat.
3. Utilisez des câbles #18 AWG pour les câbles de commande
24 volts dont la longueur ne dépasse pas 75 pieds. Utilisez
des câbles #16 AWG pour les câbles de commande 24 volts
dont la longueur ne dépasse pas 125 pieds. Utilisez des
câbles #14 AWG pour les câbles de commande 24 volts dont
la longueur ne dépasse pas 200 pieds.
tension peuvent être de classe 2 selon le code électrique
national (NEC) lorsque les codes locaux l'autorisent.
4. Faites passer les câbles du thermostat de la base du terminal
jusqu'à l'unité. Les câbles de commande doivent entrer
par l'ouverture du panneau du condenseur indiquée sur le
schéma « Entrée électrique ». Branchez le thermostat et
tout système de câblage au bloc TB1 du terminal basse
tension situé dans le boîtier de commande principal.
Remarque : Il peut être nécessaire d'installer des conduits
fournis sur place en fonction de la configuration de l'unité et du
châssis. Utilisez des fils conducteurs solides #18 AWG dès que
vous branchez les fils du thermostat aux terminaux situés sur la
base. N'UTILISEZ PAS de fils plus larges que #18 AWG. Il peut
être nécessaire d'opter pour des fils #18 AWG avant d'entrer
dans la base du thermostat.
Remarque : Consultez les schémas de raccordement de l'unité
pour en savoir plus sur les branchements du thermostat.
c
ircUlation de l
C
onduits
Le conduit d'alimentation de l'unité traversant un mur peut être
installé sans respecter une distance de dégagement. Cependant,
des distances de dégagement minimales doivent être
respectées autour de l'unité (voir la section « Dégagements »).
Le conduit d'alimentation doit être doté d'un panneau d'accès
suffisamment grand pour inspecter la chambre à air située
en aval de l'échangeur thermique. Un couvercle doit y être
solidement fixé afin d'empêcher les fuites d'air.
8
DIAMÈTRE DE 3 ½ po
4 ½ po
7 ½ po
Les câbles de basse
'
air et filtres
www.daikincomfort.com
Les dimensions des conduits sont indiquées dans le manuel
d'installation du châssis de toit.
Si vous le souhaitez, les raccordements des conduits de retour
et d'alimentation de l'unité peuvent être faits à l'aide de raccords
flexibles afin de réduire le bruit lié au fonctionnement de l'unité.
c
onnexion dU drain de condensat
C
onnexion du drain de Condensat
Un raccord de drainage femelle NPT de 0,75 pouce est présent
à l'extrémité de l'unité et en bas du bac de condensat. Une
trappe extérieure doit être installée pour permettre un drainage
approprié du condensat.
Connexion du drain
Appareil
Conduit
flexible
ou tuyau
Un joint liquide
positif est nécessaire
C�������� �� �����

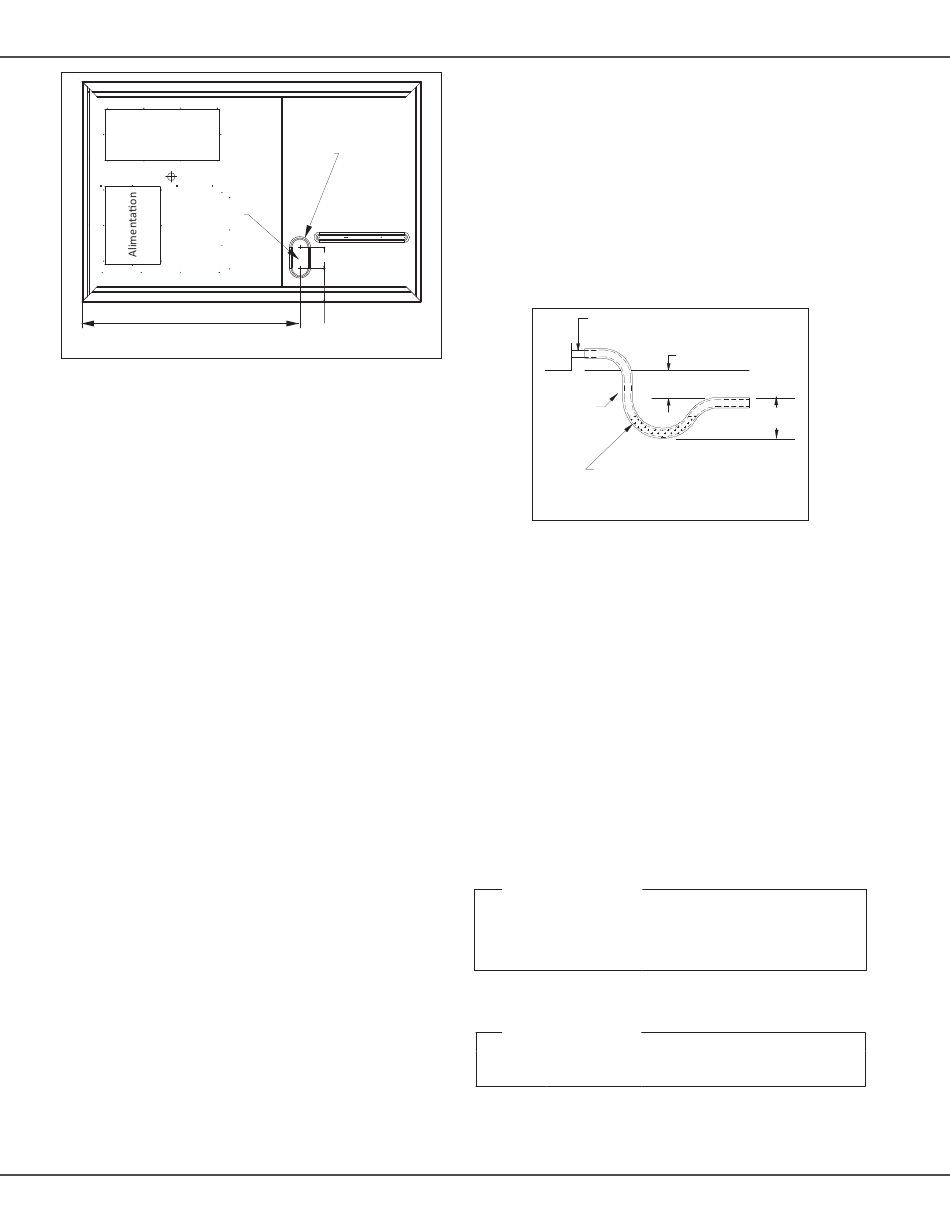

Installez une trappe de drain de condensat tel qu'illustré.
Utilisez des conduits et des raccords de drainage de 0,75 pouce
minimum. Ne mettez pas l'appareil en marche sans trappe.
d
rainage horizontal
Il est possible de drainer le condensat directement sur le toit;
reportez-vous aux codes locaux. Il est recommandé d'utiliser
un petit bloc en pierre, en ciment, en bois ou en métal pour
recueillir l'égouttement afin d'éviter d'endommager le toit.
n
ettoyage
Puisque de la moisissure peut apparaître dans les bacs de
vidange placés dans des unités d'air conditionné, des algues et
des champignons vont se former à cause des bactéries et des
spores en suspension dans l'air. Il est nécessaire de pratiquer un
nettoyage régulier pour empêcher cette accumulation de boucher
le drainage.
d
,
émarrage
réglages et Vérifications
I
a
vertisseMent
h
!
aute tension
a
'
fin d
éviter tout risque de bLessure ou de mort provoquée par une décharge éLectrique
cadre de cette unité à La mise à La terre éLectrique du bâtiment à L
. d
terre fournie ou de tout autre moyen acceptabLe
'
'
procéder à L
entretien ou à L
instaLLation de cette unité
i
nstruCtions aVant démarrage
I
M
ise en garde
a
'
fin d
éviter tout dommage matérieL ou toute bLessure physique
'
d
avoir terminé tous Les tests et toutes Les vérifications nécessaires
Avant de commencer les procédures de démarrage, de réglage
et de vérification, les étapes ci-dessous doivent être suivies
dans le bâtiment.
2 po minimum
Minimum
de 3 po
⚡
,
reLiez Le
'
aide de La borne de mise à La
ébranchez compLètement Le courant avant de
.
,
'
ne démarrez pas L
unité avant
.
IO-1001
