9) Mise en place des joues extérieures
Les joues extérieures peuvent être positionnées aux emplacements différents selon les caractéristiques du
chantier : A - Pose en tunnel
B - Pose en applique
Faire passer la prise muiti broches de raccordement dans le passe fil prévu à cet effet (mettre en place le
passe fil caoutchouc scotché à la pile).
ATTENTION : en cas de pose en tunnel, le fil de raccordement doit être passé dans le bon passe fil par
l'intérieur de la pile. Bien assurer le passage du fil par la réservation prévue, faute de quoi celui-ci pourrait
être sectionné par le mouvement des contrepoids.
Fixer la joue métallique sur la pile (4 vis à tôle M6 x 16)
Raccorder les prises muiti broches.
Fixer latéralement les joues sur la maçonnerie, en intercalant le nombre de rondelles Silentbioc
nécessaires à un bon calage (photo 17).
Procéder au réglage des cellules (voir « branchement et réglage des cellules ») et vérifier le serrage des
ampoules avant de fermer définitivement avec les capots PVC (photo 18)
10) Réglage des positions « ouvert » et « fermé ».
Après connexion des organes de sécurité (barre palpeuse, cellules, ...) et mise en service électrique de la
porte, (voir paragraphe suivant), il est donc nécessaire de procéder aux réglages mécaniques permettant :
Un bon appui du tablier sur l'huisserie en position fermée pour éviter les battements au vent.
Une ouverture totale mais silencieuse.

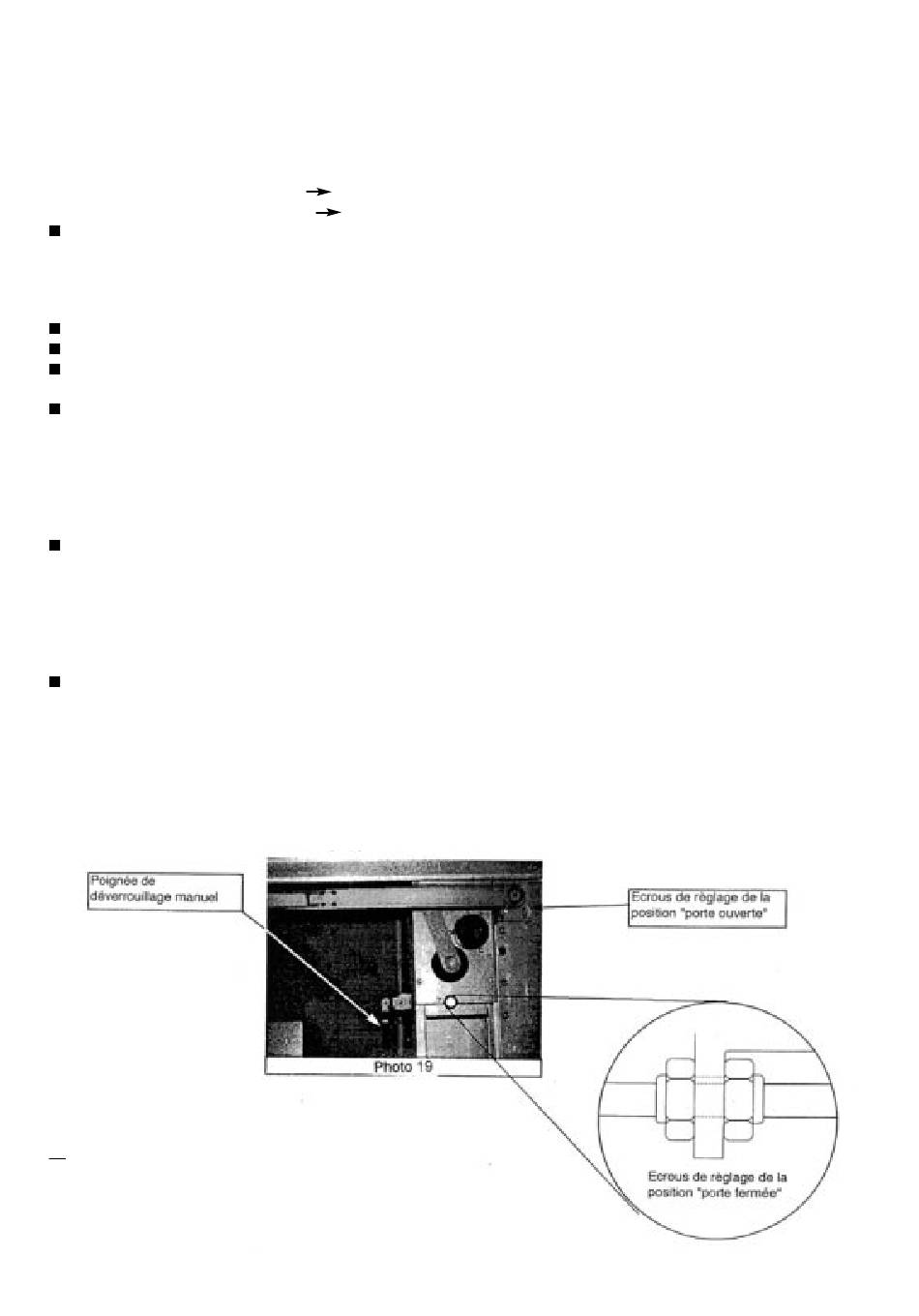

POSITION PORTE OUVERTE : la position du tablier en position ouverte est déterminée par le réglage de
l'extrémité du bras solidaire de l'huisserie (voir photo 19).
Ouvrir la porte électriquement
La maintenir ouverte en agissant sur l'interrupteur situé sur la pile moteur
Dévisser les 3 écrous de liaison bras / huisserie
Régler le tablier dans la position voulue
Resserrer les écrous
POSITION PORTE FERMEE : celle-ci est déterminée par le réglage de la poignée de déverrouillage
manuelle située sur la pile moteur.
Fermée la porte et l'immobiliser en agissant sur le bouton marche / arrêt
Ouvrir la porte de la pile moteur
Retirer la tôle de protection située au dessus de la platine, (1 vis à tôle à dévisser)
Procéder au réglage, en agissant sur les écrous situés sur la tige de poignée, pour obtenir une
pression suffisante pour empêcher le battement au vent
Serrer les contre écrous
Faire un essai électrique, pour s'assurer du bon fonctionnement avant de refermer.
NOTA
1) En cas de tentative d'effraction, et pour éviter des dommaoes lourds
à la motorisation ou la structure, la biellette posée en sortie de réducteur
cédera la première. Elle constitue en effet un « fusible » économique et facile
à remplacer.
POSE MECANIQUE
fixation au nu extérieur de la pile
fixation au nu intérieure de la pile
