TELECOMMANDE S 46

BRANCHEMENT ET PROGRAMMATION

DESCRIPTION
L'ensemble émetteur - récepteur S46 permet l'ouverture à distance des portes de parking, de garages
individuelles ou des portails.
CARACTERISTIQUES TECHNIQUES
Fréquence de réception : 27,195 MHz
Portée 50 mètres avec antenne
Alimentation du récepteur : 24 V alternatif
Alimentation des émetteurs : pile alcaline 12 V
Nombre de combinaisons : 19683

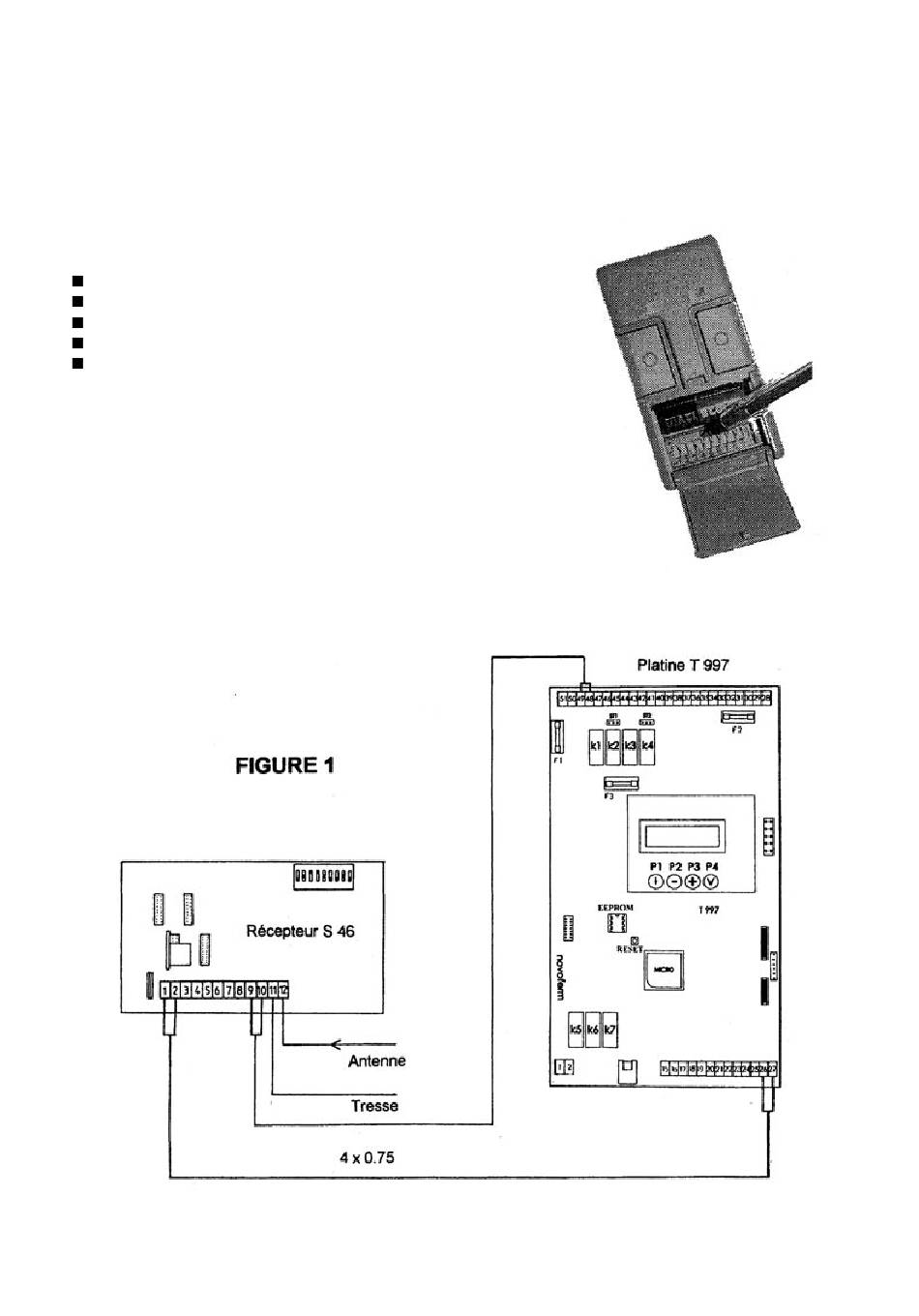

BRANCHEMENT
Relier les bornes 1 et 2 du récepteur sur les bornes 26 et 27 de
la platine T 997 (contact relais). Les bornes 3 à 8 seront utilisées
dans le cas d'un récepteur gérant plusieurs fonctions, (portail,
porte A, porte B...) dans la limite de 4 fonctions pour ce modèle.
Alimenter les bornes 9 et 10 en 24V alternatif par l'intermédiaire
des bornes 48 et 49 de la platine FIG 1.
Page 39
Trafimatic III
FT 751 44 A
