4. BESCHREIBUNG DER ANSCHLUSSKLEMMEN

]
PA Hausfl urtaste
]
SE2 Spannungsfreie Kontakte für Zufahrt-Relais
SE - Minuspol Betätigung Elektroverriegelung des Fußgänger-Eingangs mit kapazitiver Entladung
SE +
Pluspol Betätigung Elektroverriegelung des Fußgänger-Eingangs mit kapazitiver Entladung

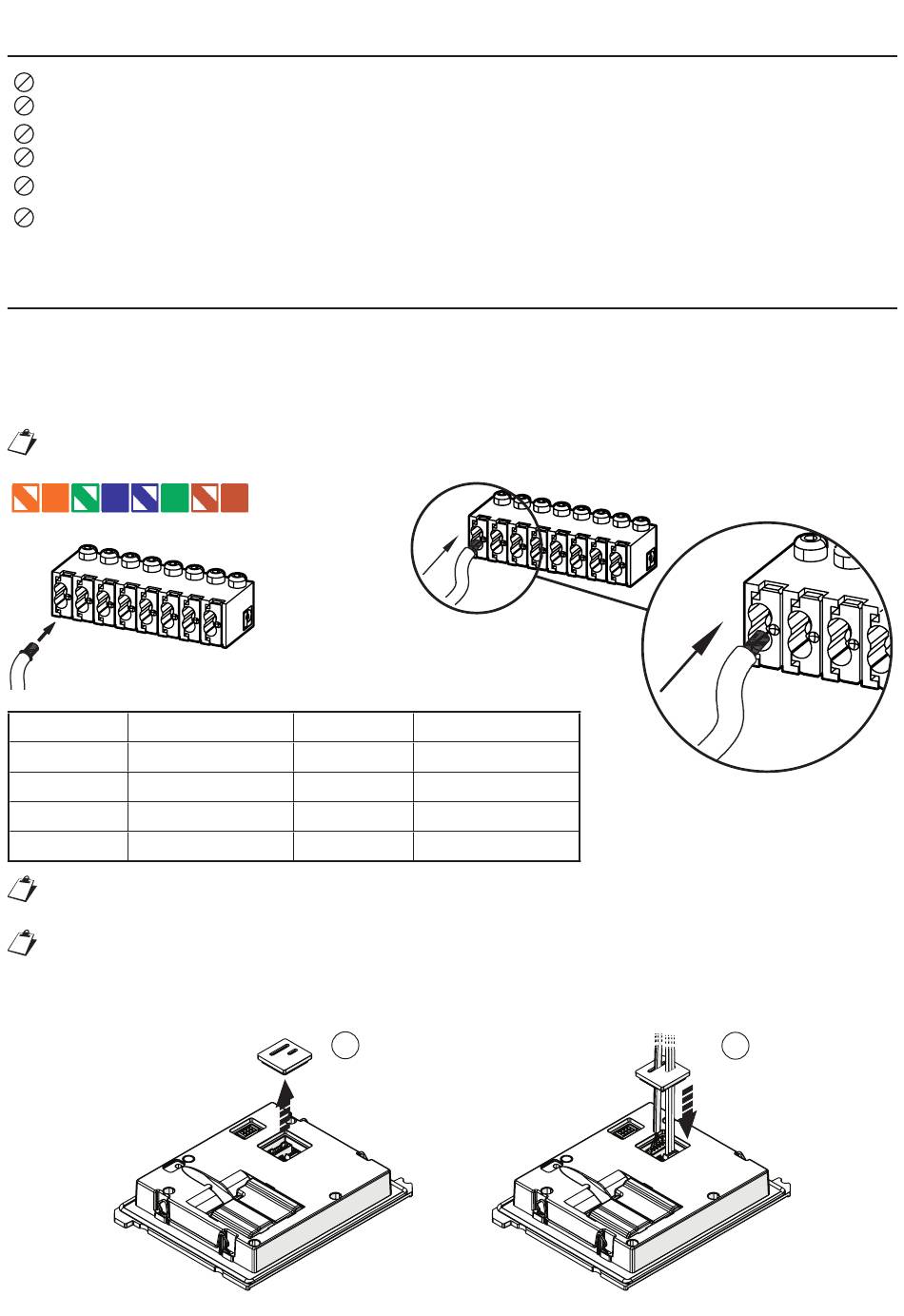

5. VERKABELUNGSANLEITUNG FÜR DEN GEBRAUCH DES
GERÄTS OHNE RJ45-ADAPTER
• Entfernen Sie den RJ45-Adapter (19) vom POE-Stecker (18).
• Die Isolierummantelung des Kabels CAT5/CAT5E (mit steifen Leitern) mindestens auf 40 mm entfernen.
• Die Leiter auf einem Abschnitt von maximal 6 mm von der Ummantelung befreien.
• Die Leiter in den Verbinder (18) einführen und dabei die angegebenen Positionen und Farben beachten
(Standard T568B).
Durch Drücken der orangefarbenen Clips am Klemmenblock mit einem Schraubendreher können
die Leiter leichter in den Klemmenblock eingeführt werden.
1
Leiter Nr. Kabelfarbe
1 Weiß-Orange
2
3 Weiß-Grün
4
Die verwendeten Kabel müssen bei einem Querschnitt von 0,5 mm
IEC 60332-1-2 entsprechen bzw. der Norm IEC 60332-2-2 bei einem Querschnitt von unter 0,5 mm
Für die maximalen Abstände und die Konfi gurationsvorgänge empfohlen, die vom Systemhandbuch
vorgeschriebenen Regeln zu befolgen.
Befolgen Sie die nachstehenden Anweisungen, um das USB-Kabel bei Verwendung eines Anzeigemoduls
und eines ILA-Kabels sowie bei Verwendung eines ILA- und sprachsynthesemodul einzustecken.
28
8
Leiter Nr.
5
Orange 6
7
Blau 8
1
Kabelfarbe
Weiß-Blau
Grün
Weiß-Braun
Braun
2
oder mehr der Norm
2
USB ILA
.
2
