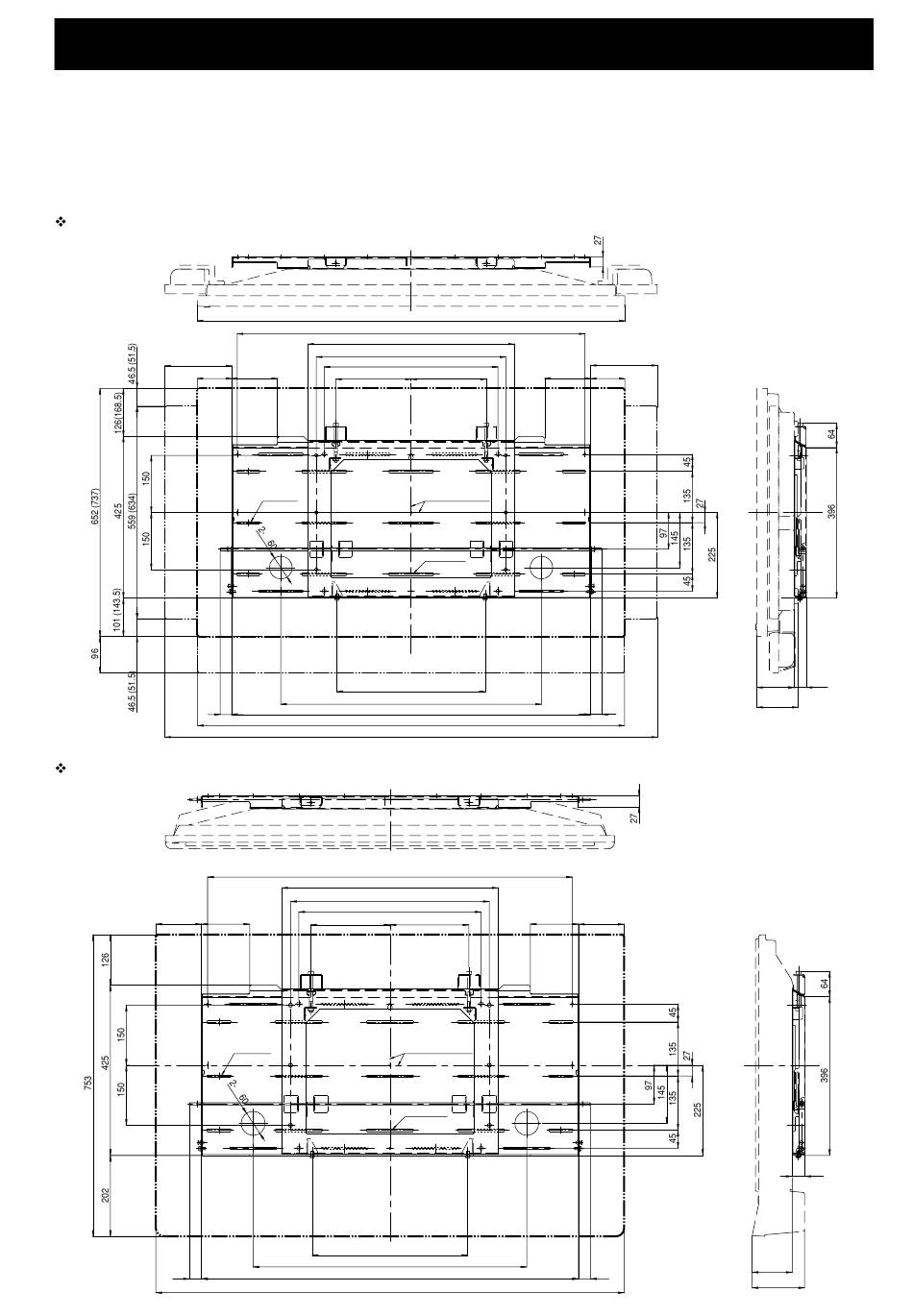

外形寸法図
質 量
・9.3 kg（金具のみ）
・42.6 kg（金具＋プラズマディスプレイ＜ PDP-434HD、PDP-434HDV のディスプレイとスピーカー取付時＞）
・50.8 kg（金具＋プラズマディスプレイ＜ PDP-504HD、PDP-504HDV のディスプレイとスピーカー取付時＞）
・43.3 kg（金具＋プラズマディスプレイ＜ PDP-434BX 取付時＞）
・42.3 kg（金具＋プラズマディスプレイ＜ PDP-434TX 取付時＞）
PDP-504HD / PDP-504HDV / PDP-434HD / PDP-434HDV 取付時
175(250)
90 (165)
30
PDP-434BX / PDP-434TX 取付時
114 120
30
1120(1270)プラズマディスプレイ外寸
910
540
496
455
120
197
6-6×63
388
682.5
940
1118 (1268) スピーカー外寸
1290 (1436) スピーカー外寸
910
540
496
455
197
中心線
(画面センター)
6-6×63
17-6×120
388
682.5
940
1168プラズマディスプレイ外寸
120
197
中心線
(画面センター)
17-6×120
120
197
（単位：mm）
（ ）寸法は 50 型の場合
175 (250)
90 (165)
30
114
100
30
