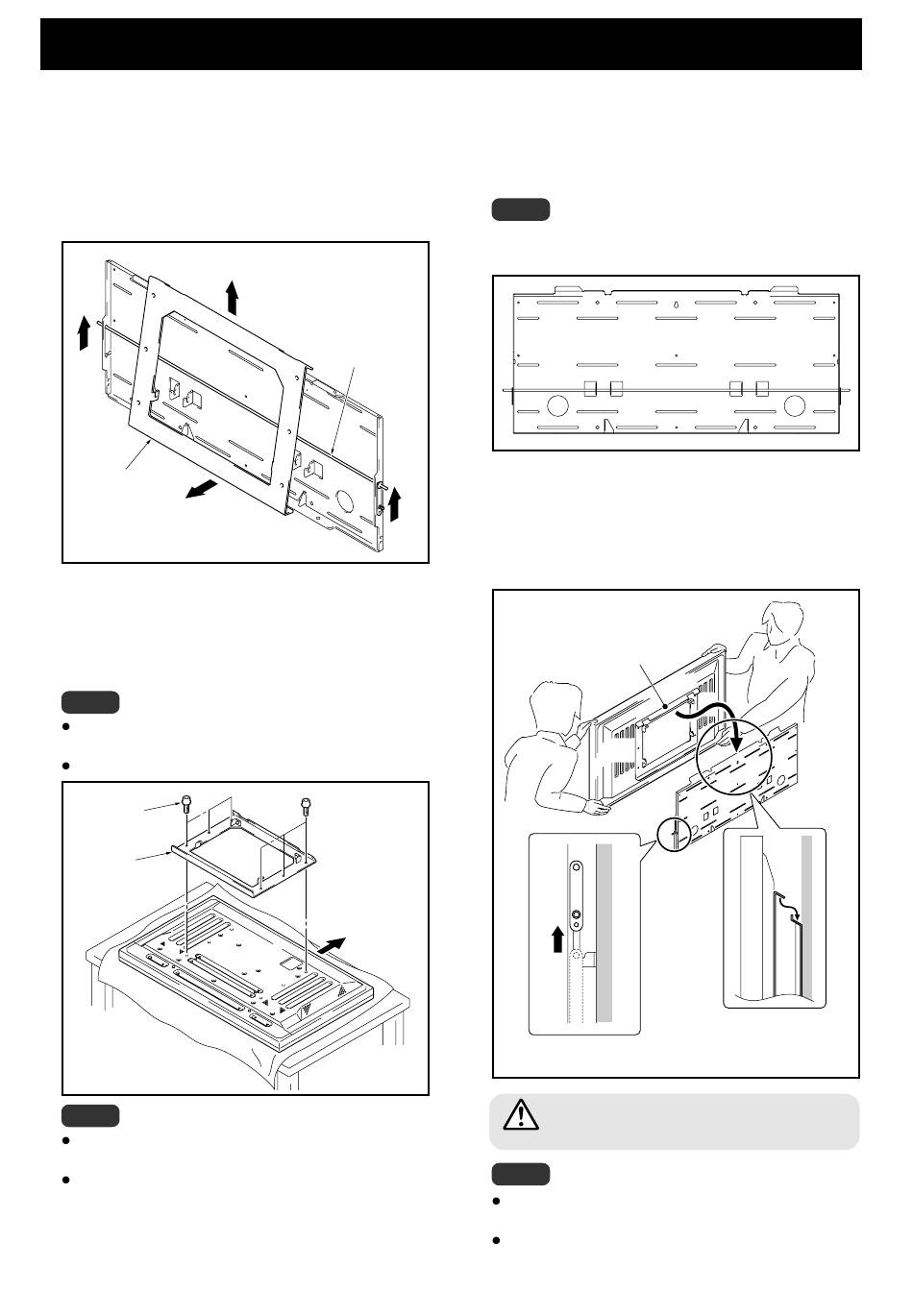

設置手順
3
PDP 側金具を外す
1
ロックバーを PDP 側金具のロックが解除される位置
に引き上げます。
2
ロックバーを引き上げたまま、PDP 側金具の下側を
引き出します。
3
PDP 側金具を持ち上げて外します。
1
PDP 側金具
2
4
プラズマディスプレイにPDP側金具を取り付
ける
プラズマディスプレイとPDP側金具をM8ツバ付ボルト
で固定してください（6 カ所） 。
ご注意
ディスプレイにキズおよび破損が生じないように、シートの
ようなものを敷いてください。
必ず安定したテーブルなどの上で取り付けてください。
M8 ツバ付
ボルト
PDP 側金具
ご注意
スピーカーを取り付ける場合は、この段階で取り付けてくだ
さい。
取り付け方はプラズマディスプレイ本体の取扱説明書のス
ピーカー取付手順をご覧ください。
4
Ja
3
ロックバー
1
プラズマ
ディスプレイの上側
5
壁側金具を壁に取り付ける
左右対称の位置に固定（4 カ所以上）してください。
このとき使用するネジ、ボルト類は壁の強度や材質によ
り異なりますので、別途ご用意ください。
ご注意
取り付けの際には、 壁や梁の強度を確認してから作業を行ってく
ださい。
6
PDP 側金具のフックを壁側金具に引っ掛ける
1
PDP 側金具のフックを壁側金具に引っ掛けます。
2
ロックバーを引き上げてプラズマディスプレイを取り
付けてください。 ロックバーが完全に下がったか確認
してください。
PDP 側金具のフック
2
ロックバーをフリーの
位置から引き上げる
必ず 2 人以上で取り付けてください。
注意
ご注意
取り付けの際、スピーカーを付けた場合は、スピーカー部分
を持たないでください。
配線などが金具やプラズマディスプレイに挟まれたりしない
ようにしてください。特に下側にスピーカーが取り付けられ
た場合は、壁とスピーカーに配線などが挟まれ易くなります
ので十分注意してください。
1
フックを引っ掛ける
