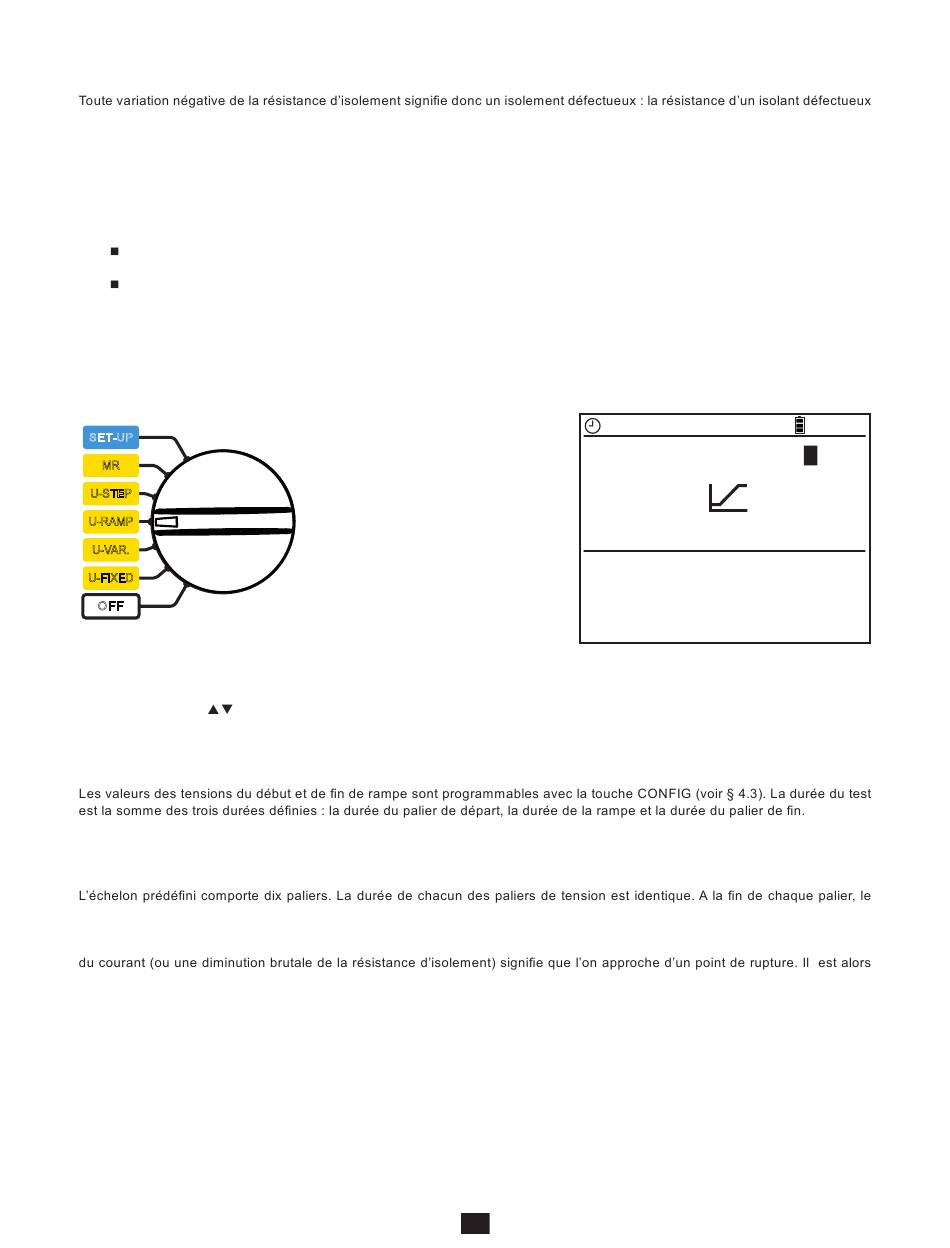

3.3.4. AVEC UNE RAMPE DE TENSION

Cet essai est basé sur le principe qu'un isolement idéal produit une résistance identique quelle que soit la tension d'essai appliquée.
diminue au fur et à mesure que la tension d'essai augmente. Ce phénomène est peu ou pas du tout observé avec de faibles
tensions d'essai. Il convient donc d'appliquer au minimum 2500 V.
Comme l'application de la tension est progressive, elle n'entraîne pas de vieillissement prématuré ni de détérioration du dispositif
testé. Contrairement à l'augmentation par échelons, l'augmentation progressive du courant, fait que le courant capacitif est constant.
Une variation du courant représente donc directement une variation de la résistance d'isolement.
Appréciation du résultat :
une variation supérieure à 500 ppm/V de la courbe de la résistance en fonction de la tension d'essai indique généralement
la présence de moisissures ou d'une autre dégradation.
une plus forte déviation ou une diminution abrupte indique la présence d'un dommage physique localisé (formation d'un
arc, perçage de l'isolant, etc.).
L'essai avec une rampe de tension convient particulièrement au test des semi-conducteurs (diodes, transistors et thyristors).
Veillez alors à choisir un type d'essai non destructif : Rupture à I-limite (voir § 4.3.1) et un courant de sortie maximal inférieur ou
égal à 1 mA.
SET-UP
MR
U-STEP
U-RAMP
U-VAR.
U-FIXED
OFF
U-RAMP.
L'écran suivant apparaît :
A l'aide des touches choisissez une rampe de la tension d'essai préprogrammée :
Fonction rampe 1 : 50 à 500 V
Fonction rampe 2 : 500 à 5 000 V
Fonction rampe 3 : 1000 à 10 000 V
3.3.5. AVEC UNE TENSION EN ÉCHELON
courant capacitif est nul et il ne reste plus que le courant de mesure.
Contrairement à l'essai en rampe, l'essai en échelon stresse les isolants et peut provoquer un claquage. Une augmentation brutale
possible d'interrompre la mesure manuellement (par appui sur le bouton START/STOP) ou automatiquement (type de test Rupture
précoce ou Rupture à I-Limite (voir § 4.3.1).
Une diminution de 25% ou plus entre la résistance d'isolement d'un palier et du suivant est un signe de dégradation de l'isolement.
Placez le commutateur sur la position

FONCTION RAMPE

Min. 50 V
Test temps défini 00:00:30
Tension d'entrée
Fréquence
Courant d'entrée
Date 2011.05.24
14
BURN
1
Max. 100 V
-0.1 V DC
0.2 Hz
55.7 nA
Heure 15:31
