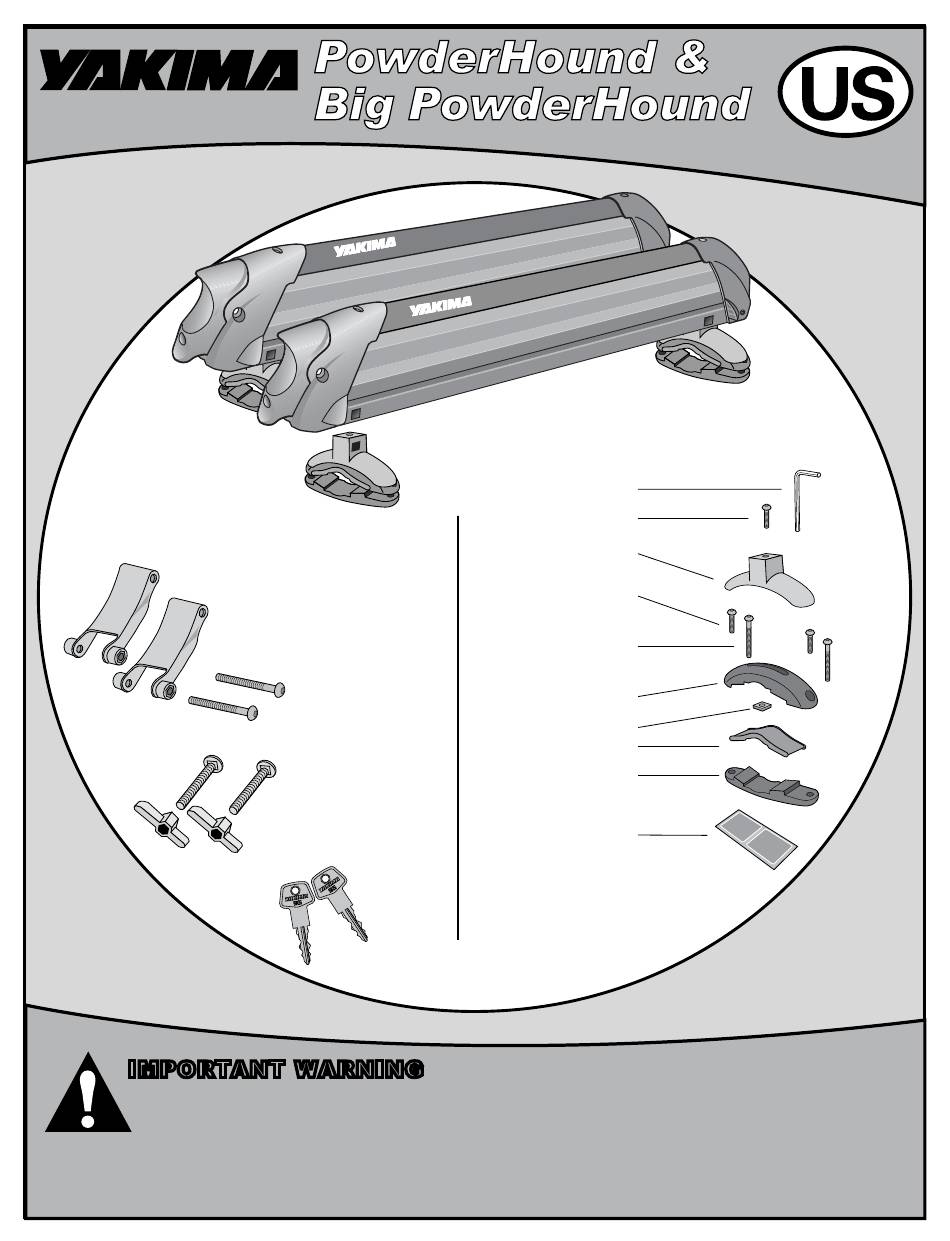

Universal mounting
SkiLift (2x)
IMPORTANT WARNING
IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER
ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR
TO OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR CAR, CHECKING THE ATTACHMENTS
PRIOR TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU
MUST READ AND UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION
OR USE. IF YOU DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE AND ARE NOT
THOROUGHLY FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A PROFESSIONAL INSTALLER.
1033546D-1/18
bracket (4x)
Button Head
Screw (2x)
Hex Key with
Bolt (2x)
Locking
Keys (2x)
(MOUNTING BRACKET PARTS:)
Hex Wrench (1x)
Base Screw (4x)
Slider Top (4x)
Bail Screw (8x)
installed
Long Bail Screw (8x)
for some
larger factory bars
Upper Bail (4x)
Square Nut (4x)
Pad (4x)
Lower Bail (4x)
Vinyl Pad Sheets (2x)
for factory bars
Part #1033546 Rev.D
