IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL

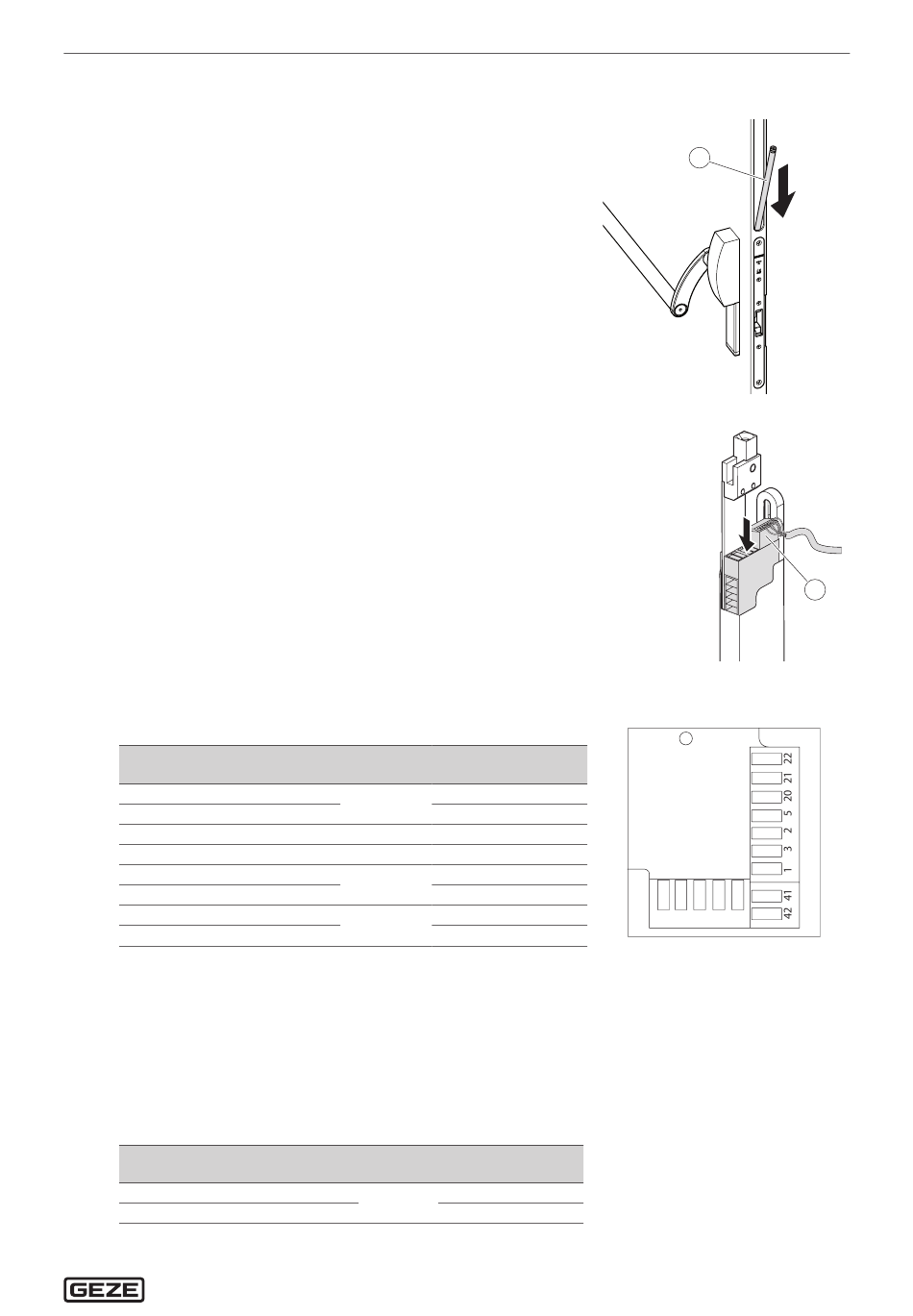

4.5.2 Monter la tringle motorisée IQ AUT
Placez et vissez la crémone (1) (référence 152112).
X
Câblez le câble selon le plan de raccordement avec
X
la prise et connectez le IQ AUT avec la prise prépa-
rée (2).
Raccordements
X1 - Raccordement pour appareil de secteur, entrée et sortie
Raccordement Couleur du
conducteur
x1.1 bleu - BU
X1.3 rouge – RD
X1.2 –
X1.5 brun – BN
X1.20 blanc – WH
X1.21 gris – GY
X1.22 rose – PK
X1.21 gris – GY
Entrée
Sur le Pin X1.2 et X1.5, un contact sans potentiel (ferme-porte) doit être raccordé. Lorsque le contact est actionné,
le IQ-AUT passe en position déverrouillée où il reste jusqu'à expiration du temps de maintien en ouverture. Le
temps s'écoule lorsque le contact est relâché.
Sortie
Le IQ AUT offre deux sorties avec un potentiel, raccordé au Pin X1.21. La sortie 1 est réglable, en réglage d'usine
sur « Verrouillée » (voir menu de maintenance).
La sortie 2 « Déverrouillé » est fermée lorsque la tige d'entraînement se trouve en position déverrouillée.
X5 - Raccordement pour la BUS GEZE (par ex. : IO 420)
Raccordement Couleur du conduc-
teur
X5.42 jaune - YE
X5.41 vert – GN
Signal Fonction
GND in
Alimentation
électrique
24 V (DC in)
– 24 V DC
Entrée Validation
Sortie 1 (verrouillé)
Sortie 1
Com
Déverrouillé
Sortie 2
Com
Signal Fonction
RS485-A
GEZE-BUS
RS485-B
Montage
1
2
X1
X4
X5
42 41 43
1 2
