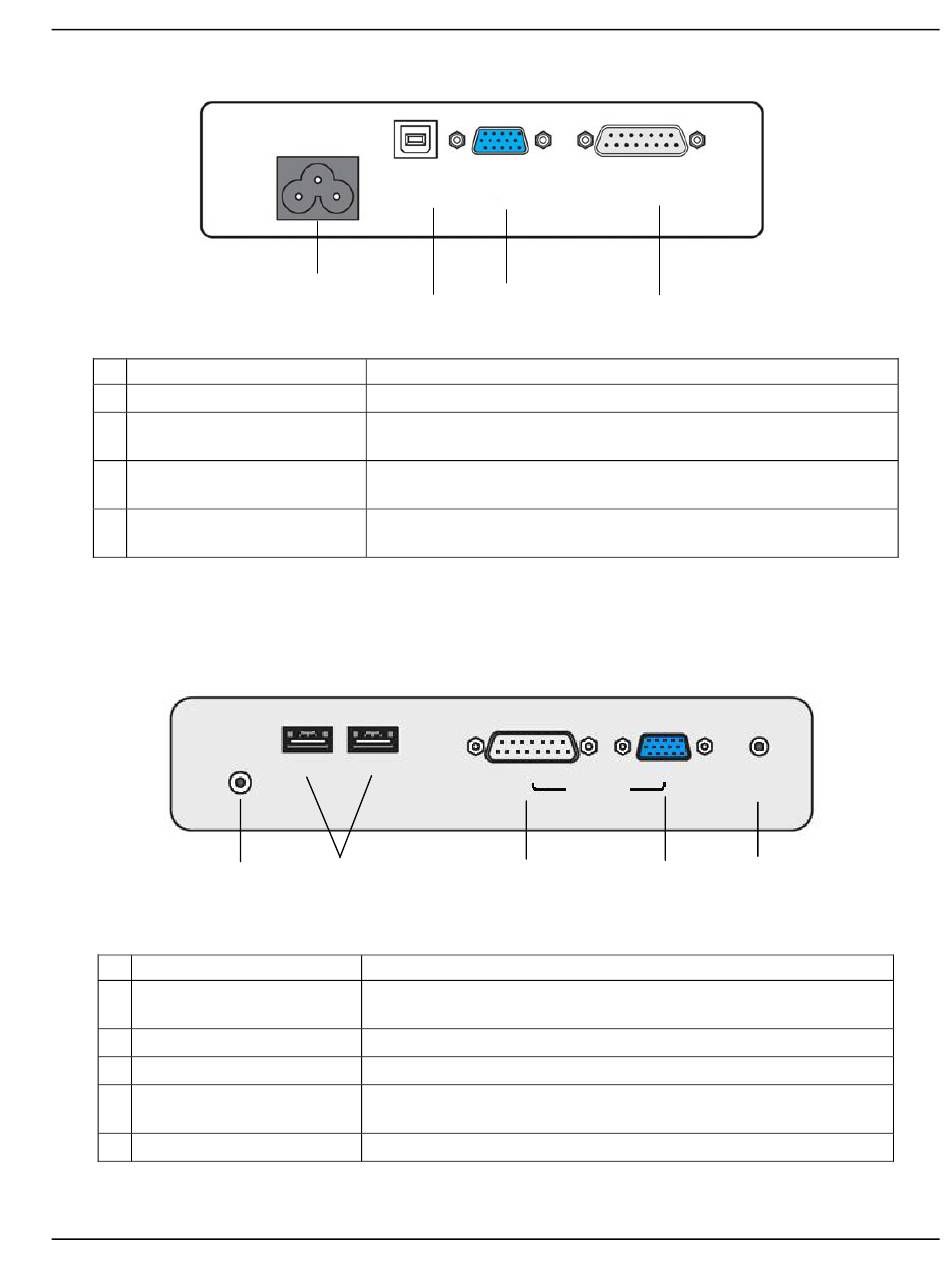

Connexions des bornes

# SCP712
1
A/C Power
2
USB Service
COMPUTER/COMPONEN
3
T
4
CONTROL

Connexions de borne de module d'E/S (accessoire facultatif)

Audio
Power
1
# Module d'E/S
1
Audio Power (entrée)
2
USB (2 ports)
3
CONTROL
4
Signal
5
Audio Out
© 3M 2008. Tous droits réservés.
AC Power
Service
1
2
Fonction
Relie le cordon d'alimentation au projecteur.
Relie le câble USB du projecteur (type B) au port USB de
l'ordinateur.
Signal d'entrée RVB d'un ordinateur.
Relie le port de commande RS-232 du projecteur au port série de
l'ordinateur.
USB USB
2
Fonction
Relie le cordon d'alimentation audio à la borne d'alimentation
audio.
Relie le câble USB du projecteur au port USB de l'ordinateur.
Relie le module d'E/S à la borne CONTROL du projecteur.
Relie le module d'E/S au port COMPUTER/COMPONENT du
projecteur.
Relie le module d'E/S aux haut-parleurs externes.
Computer/
Control
Component
3
Control Signal
To Projector
3
Guide de l'utilisateur
4
Audio
Out
4 5
9
