ATTENTION!
Dans les systèmes disposant à la fois de
chauffage par le sol et de radiateurs, NIBE
ECS 40/41 permet un fonctionnement optimi-
sé.
Verrouillage externe des fonctions
Un contact de fonction externe peut être connecté à la
F470 pour bloquer diverses fonctions. Le commutateur
doit être sans potentiel et un commutateur fermé en-
traîne un verrouillage.
REMARQUE!
Le verrouillage entraîne un risque de gel.
Fonctions pouvant être bloquées :
• eau chaude (production d'ECS). La circulation de l'eau
chaude reste fonctionnelle.
• chauffage (verrouillage de la demande de chauffage)
• Appoint de chauffage commandé en interne
• compresseur
• verrouillage du tarif (l'appoint, le compresseur, le
chauffage et la production d'eau chaude sont décon-
nectés)
32 Chapitre 5 | Branchements électriques
Sélections possibles pour la sortie AUX
Indication
• alarme
• vacances
• mode absence pour « domotique » (complément des
fonctions du menu 4.1.7)
Commande
• pompe de circulation pour la circulation de l'eau
chaude
• Pompe de chauffage externe
• Registre externe pour l'antigel.
Verrouillage
• Chauffage de l'air insufflé (accessoire BSA 10 requis)
REMARQUE!
Un avertissement de tension externe doit être
placé sur la boîte de dérivation correspondante.

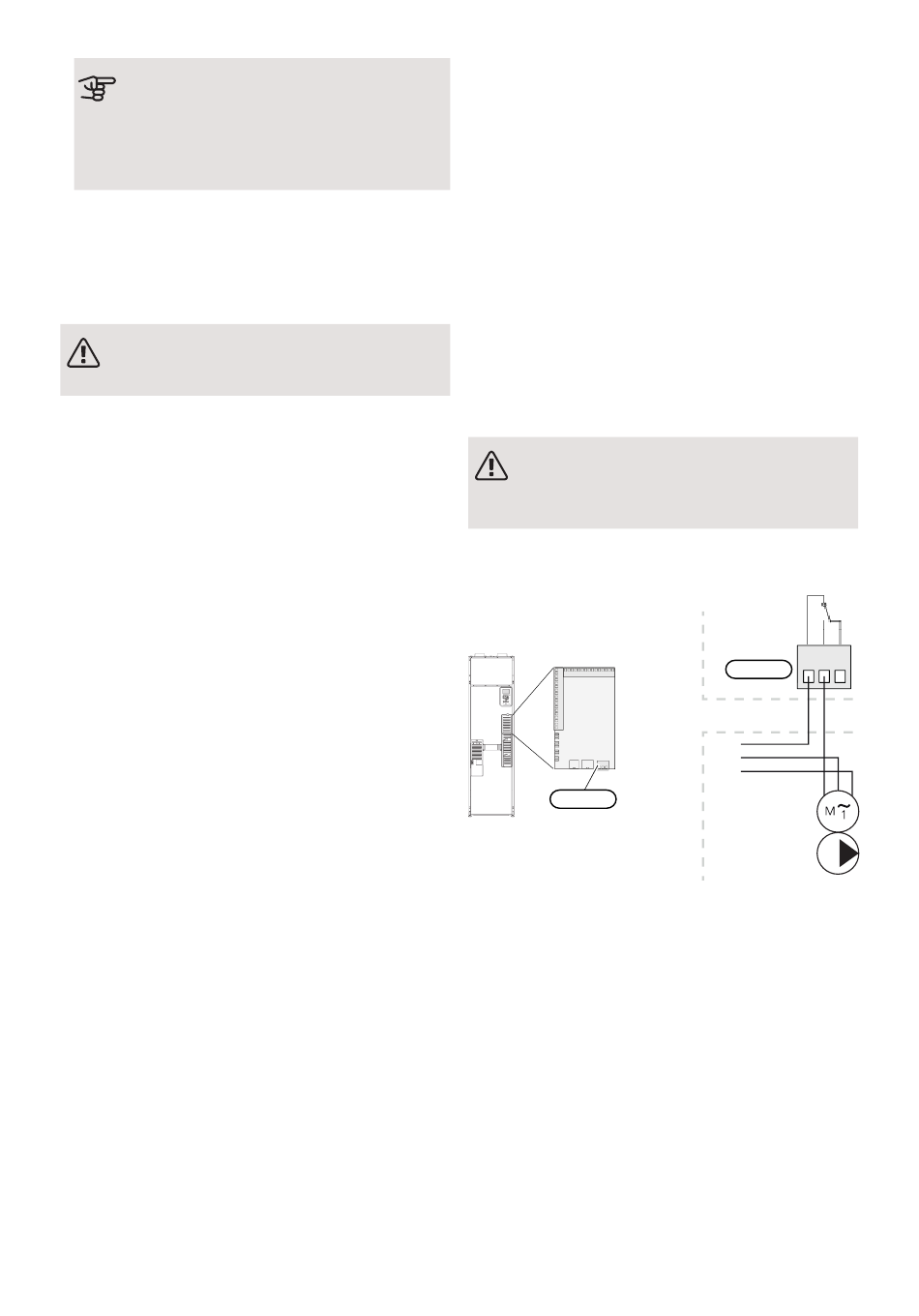

Une pompe de circulation externe est raccordée à la
sortie AUX, comme illustré ci-dessous.
AA3-X7
Accessoires de
raccordement
Les instructions concernant le raccordement d'acces-
soire sont fournies dans le manuel livré avec l'acces-
soire. Voir page 62 pour consulter la liste des acces-
soires pouvant être utilisés avec la F470.
1 2 3
C NO NC
AA3-X7
F1X45
F470
Externe
Externt
L
N
PE
L N PE
Pompe de
circulation
