5 Branchements électriques
Généralités
Tous les branchements de l'ensemble des équipements
électriques, à l'exception des sondes extérieures, des
sondes d'ambiance et des capteurs de courant, sont
effectués à l'usine.
• L'installation et le câblage électriques doivent être
réalisés conformément aux stipulations en vigueur.
• Débranchez F470 avant de tester l'isolation de l'instal-
lation électrique de la maison.
• F470 doit être équipé d'un disjoncteur différentiel dis-
tinct (30 mA).
• F470 doit être raccordé à un interrupteur sectionneur.
La section du câble doit être dimensionnée en fonction
du calibre de fusible utilisé.
• Si vous utilisez un disjoncteur électrique miniature,
celui-ci doit au moins disposer d'un moteur de type
« C ». Consultez la section «
l'appoint électrique » pour connaître la taille des disjo-
ncteurs.
• Pour prévenir toute interférence, les câbles de sondes
raccordés à des connexions externes ne doivent pas
être placés à proximité des câbles haute tension.
• Les câbles de communication et de sondes doivent
présenter une section minimum de 0,5mm² et chaque
câble ne doit pas dépasser 50m (câbles EKKX ou LiYY
ou équivalent, par exemple).
• Le schéma électrique de F470 est disponible dans la
section « Caractéristiques techniques ».

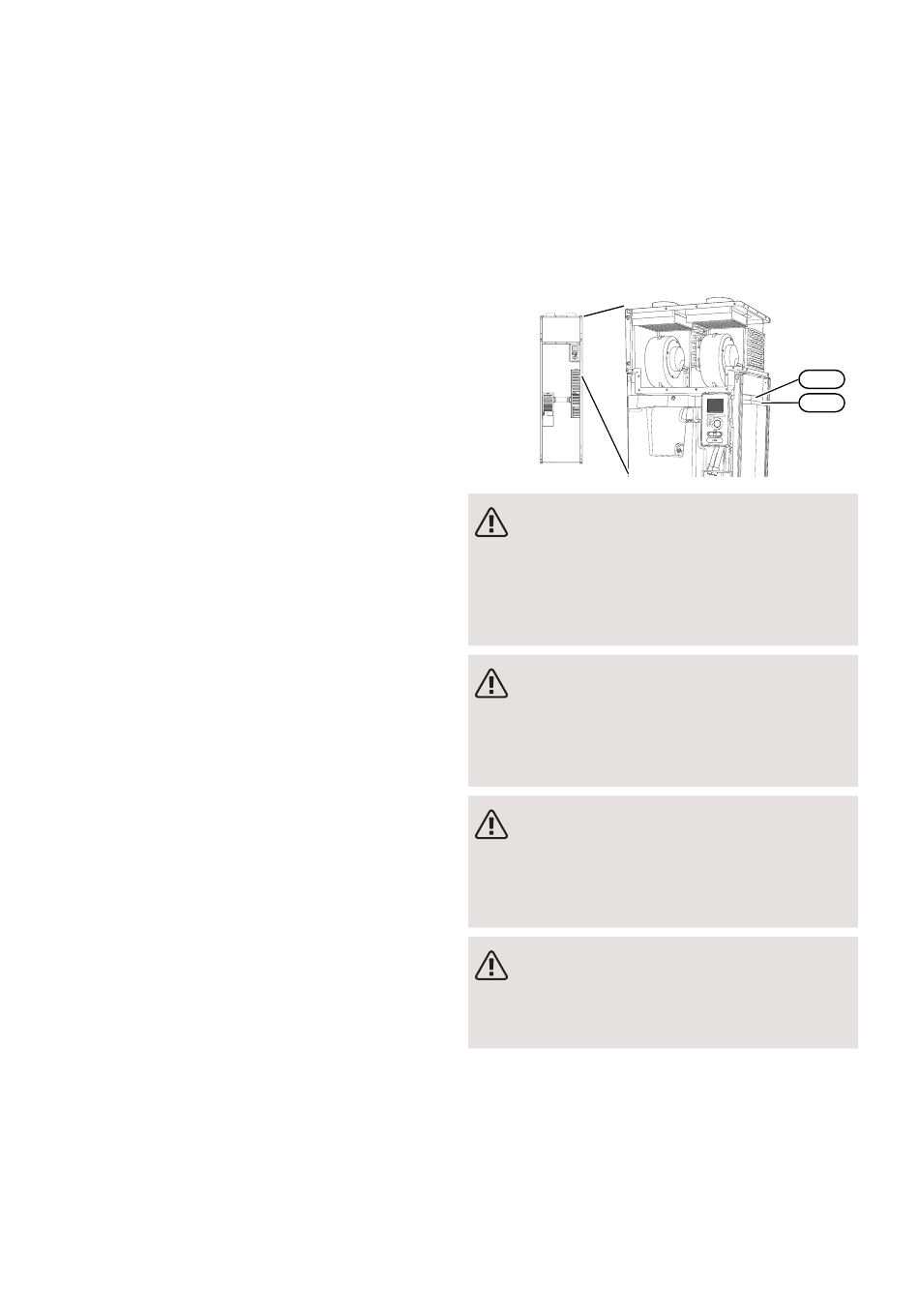

• Pour l'acheminement d'un câble dans F470, des serre-
câbles (UB1 et UB2) doivent être utilisés.
1 Le schéma de dimensions est disponible à la
NIBE F470
Étages d'alimentation de
1
page 25.
REMARQUE!
L'installation électrique et l'entretien doivent
être conduits sous la supervision d'un électri-
cien qualifié. Coupez l'alimentation électrique
via le disjoncteur avant d'entreprendre toute
tâche d'entretien.
REMARQUE!
Si le câble d'alimentation est endommagé,
seul(e) NIBE, son représentant de service ou
une personne autorisée peut le remplacer afin
d'empêcher tout danger et dommage.
REMARQUE!
Vérifiez les branchements, la tension de sec-
teur et la tension de phase avant de démarrer
la machine pour empêcher tout dommage du
système électrique de la pompe à chaleur.
REMARQUE!
Ne démarrez pas le système avant de l'avoir
rempli d'eau. Les composants du système
pourraient être endommagés.
Chapitre 5 | Branchements électriques
UB1
UB2
23
