ITA
3.

Montaggio

ATTENZIONE
La caduta o il ribaltamento dell'ap-
parecchio di illuminazione può cau-
sare lesioni.
Dannipersonaliemateriali.
X Montarecorrettamentegliele-
mentidifissaggio.
3.1 Montaggio dell'elemento di
fissaggio

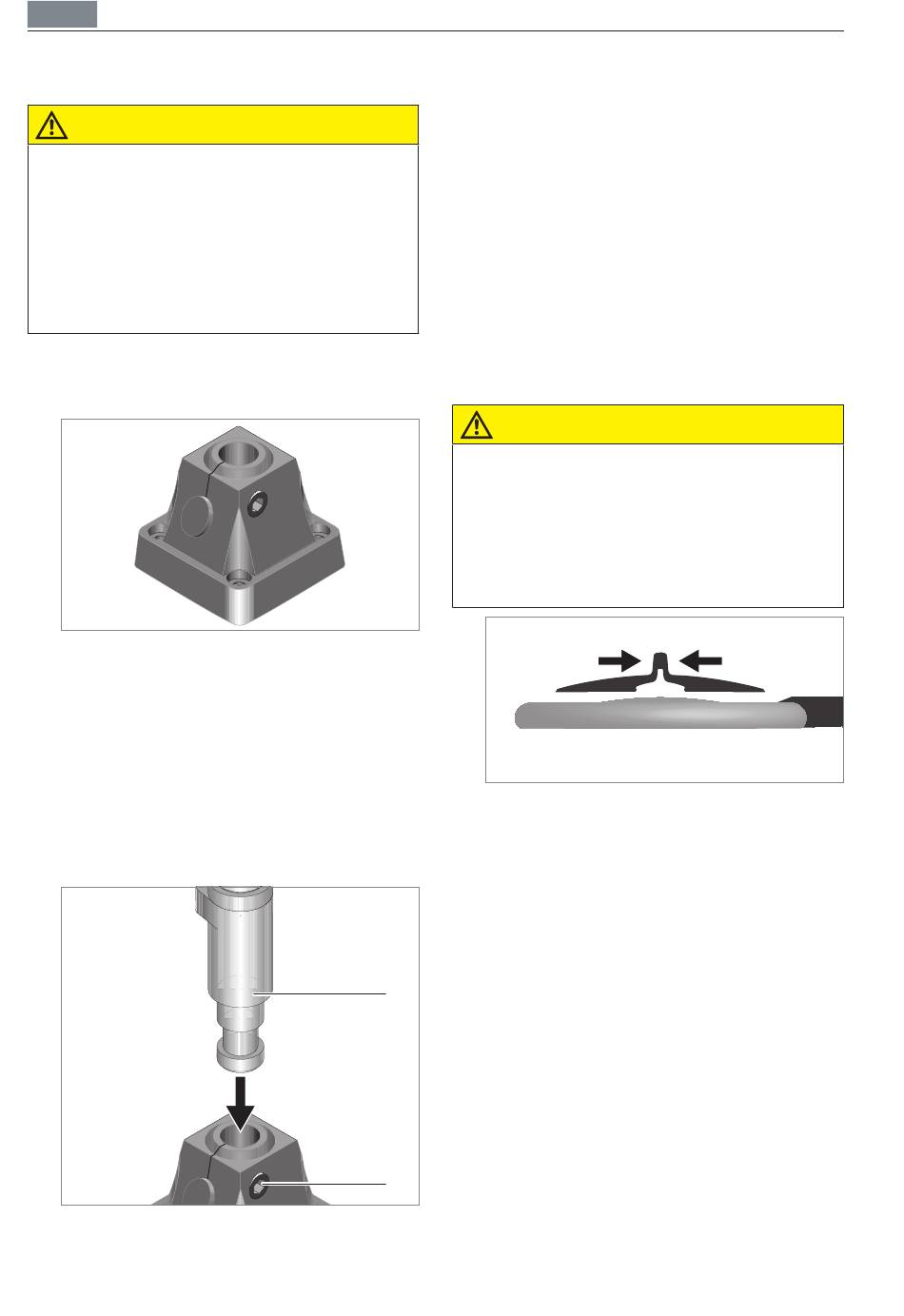

Fig.1:Elemento di fissaggio, fissaggio
medianteviti.
X Avvitare l'elemento di fissaggio me-
diantequattrovitiappropriateallasuper-
ficiedimontaggio.
3.2 Montaggio dell'apparecchio
di illuminazione sull'ele-
mento di fissaggio
Fig.2:Montare l'apparecchio di illumina-
zionesull'elementodifissaggio.
44
NOTA:MediantelaviteBpresentesul
lato dell'elemento di fissaggio è pos-
sibile ingrandire o ridurre l'apertura
dell'elementodifissaggio.
X Inserire il perno A dell'asta dell'appa-
recchio di illuminazione nell'apertura
dell'elementodifissaggio,vediFig.2.
X Al fine di fissare l'asta, stringere la
viteB,vediFig.2.
3.3 Montaggio della copertura
della lente
ATTENZIONE
Pericolo di incendio per irradiazione
solare se la lente non è coperta.
Dannipersonaliemateriali.
X Quandolalentenonvieneutilizzata
coprirlamediantelacopertura.
Fig.3:Montarelacoperturadellalente.
X Schiacciare la parte superiore della
coperturadellalente,vediFig.3.
X Posizionare la copertura dall'alto sulla
lenteelasciarlascattare.
Lacoperturadellalentesibloccasulla
testadell'apparecchiodiilluminazione.
A
B
