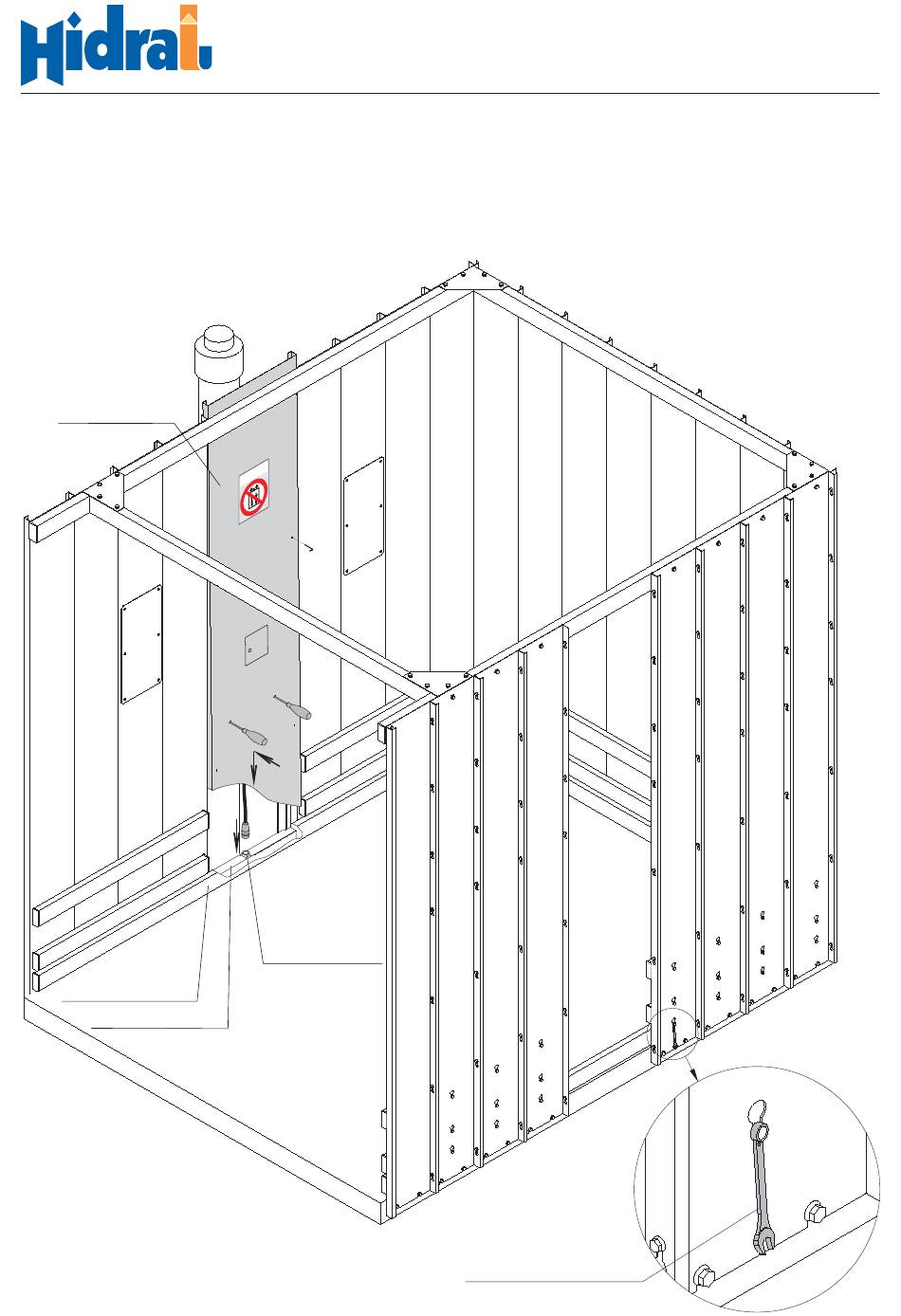

Avant d'installer le panneau central, brancher le câble d'inspection au connecteur du sol. Introduire le panneau central avec
deux tournevis; introduissez les tournevis dans les trous du panneau, et appuyez le panneau sur le tube inférieur de
protection. Ensuite, appuyer sur la partie inférieur du panneau vers l'étrier, continuer à descendre le panneau et appuyer-le
sur l'équerre de support. Fixer le panneau central aux panneuax de fixation avec les vis ULS llM5x35 qui sont déjà installés.
eme
6
Quand toute la cabine sans plafond et les protections sont installés, faire monter la plateforme avec les contacteurs et
actionner le dispositif de blocage pour serrer tous les vis inférieures de la fosse.
Panneau central
Protection inférieur
Équerre de support
INSTRUCTIONS DE MONTAGE
Élévateur Monte-charges EH/DC
k g
0 0
3 0
Câble inspection
Clé plate à crécelle de 13
IM-341fr
Vers. 05
Page 25
