Pro-Form CrossTrainer 600 Manuel De L'utilisateur page 8

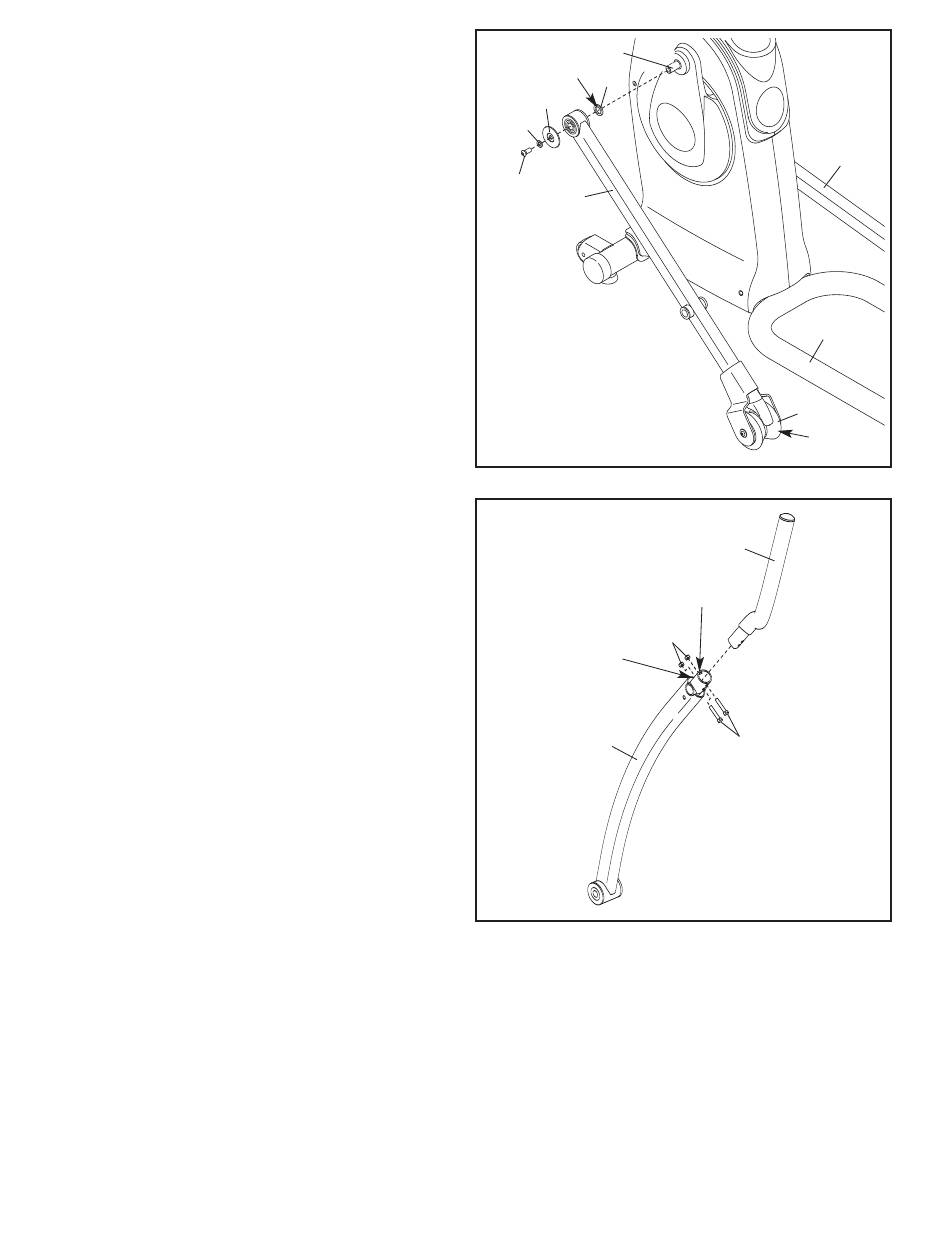

5. Repérez la Jambe Gauche du Rouleau (12), por-
tant un autocollant marqué gauche « Left ».
Dirigez la Jambe Gauche du Rouleau près du
Bras du Pédalier (36) gauche, comme indiqué.
Appliquez une petite quantité de la graisse incluse
sur les deux faces d'une Rondelle Ondulée (98).
De même, appliquez de la graisse sur le Rouleau
(22) sur la Jambe Gauche du Rouleau (12) ; éta-
lez la graisse uniformément autour du Rouleau.
Faites glisser la Rondelle Ondulée (98) sur l'extré-
mité du Bras du Pédalier (36) gauche. Puis, glis-
sez la Jambe Gauche du Rouleau (12) sur le Bras
du Pédalier et placez le Rouleau (22) sur la Base
(1). Fixez la Jambe Gauche du Rouleau à l'aide
d'une Vis à Epaulement de M10 x 23mm (80),
d'une Rondelle de M10 x 20mm x 1,5mm (84) et
d'un Embout de l'Essieu du Pédalier (30).
Répétez cette étape pour fixer la Jambe Droite
du Rouleau (21) au Bras du Pédalier droit (non
illustré).
6. Repérez le Guidon Gauche (8), portant un auto-
collant marqué Gauche « Left ». Insérez la
Poignée Gauche à l'intérieur des Jambes de la
Poignée (11) comme indiqué.
Fixez le Guidon Gauche (8) à l'aide de deux
Boulons en Bouton de M8 x 42mm (71) et de
deux Ecrous de Verrouillage en Nylon de M8
(96). Assurez-vous que les Écrous de
Verrouillage en Nylon sont à l'intérieur des
trous hexagonaux.
Attachez le Guidon Droit (pas indique) et
l'autre Jambe du Guidon (pas indique) de la
même manière.
5
36
Graisse
98
30
84
80
12
6
Trous
Hexagonaux
11
8
1
22
Graisse
8
Trous
Hexagonaux
96
71
21
