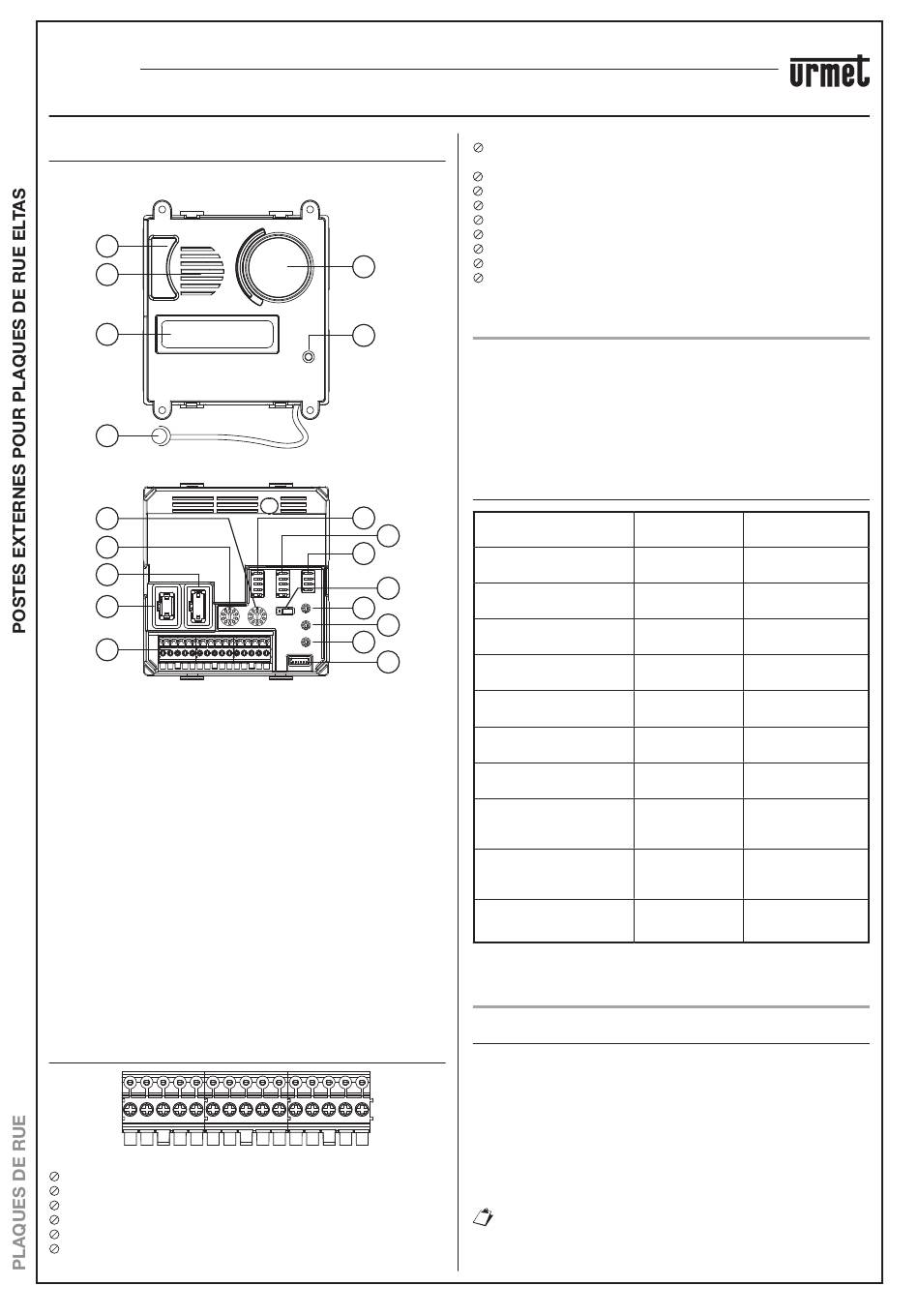

STRUCTURE
VUE AVANT
6
5
4
3
VUE ARRIÈRE
19
18
17
16
15
1. Caméra de surveillance couleur grand-angle
2. Led jaune de signalisation
3. Microphone
4. Signalisations à Led pour DDA (Disability Discrimination Act)
5. Haut-parleur
6. Lumière Led caméra de surveillance
7. Programmation code identificateur (ID)
8. Programmation saisies auxiliaires (AUX)
9. Sélection de la langue et fonction Boîte aux lettres de copropriété
(DDA LANGUAGE)
10. Non utilisé, ne pas enlever
11. Réglage du volume du haut-parleur
12. Réglage du volume du microphone
13. Réglage du volume de la synthèse vocale (DDA)
14. Réglages de la caméra de surveillance (Connecteur pour le
réglage des paramètres de la caméra)
15. Borniers
16. Connecteur vers module d'expansion Réf.1083/17
17. Connecteur pour ILA (Réf. 1158/48) et touches à distance
18. Roue codeuse temps d'occupation (CONV TIME)
19. Roue codeuse temps d'activation serrure électrique piétons
(DOOR TIME)
DESCRIPTION DES BORNES
1
2
3
4
5
]
LINE (1-2) Ligne Bus entrante
NO (3)
OUVRE-PORTE contact relais normalement ouvert
C (4)
OUVRE-PORTE contact relais commun
NC (5)
OUVRE-PORTE contact relais normalement fermé
SE2 (6)
Relais pour la sortie des voitures : contact relais
normalement ouvert
16
____ sect. 3i
POSTE EXTERNE VIDÉO Réf. 1083/68
CARACTÉRISTIQUES TECHNIQUES - FONCTIONNEMENT
1
2
7
9
10
11
12
13
14
6
7
8
9
10
11
12
13
14
15
SE2 (7)
SP (8-9)
]
]
PA (10-11) Touche hall d'entrée
]
ILL (12-13) Alimentation pour l'éclairage des étiquettes
+ (14)
– (15)
CARACTÉRISTIQUES TECHNIQUES
Tension d'alimentation (LINE): ........................................... 36 – 48 Vcc
Absorption au repos: ......................................................... Max 45 mA
Absorption maximale (appel et étiquettes allumées) : .... Max 280 mA
Sortie ILL éclairage des étiquettes: ............... 11– 13,8 V Max 200 mA
Éclairage des étiquettes: ..........................................................Max 32
Charge commutable par contact C, NC, NO: ........ Max 5 A @ 30 Vcc
Charge commutable par contact SE2: ............Max 200 mA @ 30 Vcc
Température de fonctionnement: .............................. -10 °C ÷ + 50 °C
CONFIGURATION PAR DÉFAUT
Fonction
8
Type de poste:
Numéro de poste externe
Numéro secondaire
Ouvre-porte
Interruption
Allumage Led caméra de
surveillance
Temps ouvre-porte
Temps de communication
garantie
Fonction État de la porte
/ Boîte au lettres de
copropriété
Langue
FONCTIONNEMENT
APPELS
Il est possible d'effectuer des appels jusqu'à un maximum de 64
utilisateurs en appuyant sur les touches correspondantes de la
plaque de rue associée à l'appareil de prise. À la pression de la touche
d'appel, les deux cas suivants peuvent se vérifier :
‹
La ligne est libre : le poste externe émet une tonalité de
confirmation et l'appel est envoyé à l'utilisateur sélectionné.
‹
La ligne est occupée : le poste externe émet une tonalité de
dissuasion et la Led jaune postée sur la façade clignote (à la fin
du temps d'occupation, il est nécessaire d'envoyer à nouveau
l'appel).
Si sur l'installation est présent un standard de conciergerie
en état de fonctionnement « jour », tous les appels effectués
depuis les postes d'appel principaux sont interceptés et
gérés par le standard.
Relais pour la sortie des voitures : contact relais
commun
Senseur de porte ouverte / senseur de boîte aux
lettres copropriété
Non utilisé
Non utilisé
Par défaut
Principal (OFF)
0 (tous sur OFF) dip-switch 1÷5 de ID
0 (OFF)
Sous secret (ON) dip-switch 3 de AUX
Non garantie (ON) dip-switch 4 de AUX
Habilitée (ON)
1 s (pos. 0)
30 s (pos. 3)
État de la porte
(OFF)
Français (OFF-
OFF-ON)
Manuel technique - 2 VOICE
Dip-switch
correspondant
dip-switch 1 de AUX
dip-switch 2 de AUX
dip-switch 5 de AUX
Roue codeuse
DOOR TIME
Roue codeuse
CONV TIME
dip-switch 1
de DDA LANGUAGE
dip-switch 2÷4
de DDA LANGUAGE
