4 Raccordement électrique
4.5 Raccordement au réseau
LON
Structure
linéaire
Structure
annulaire
14
Pour le système d'automatisation JUMO mTRON, il s'agit du concept de
réseau avec bus de terrain appelé LON (
Un câble torsadé 2 fils (Twisted Pair) est utilisé comme ligne de transmission.

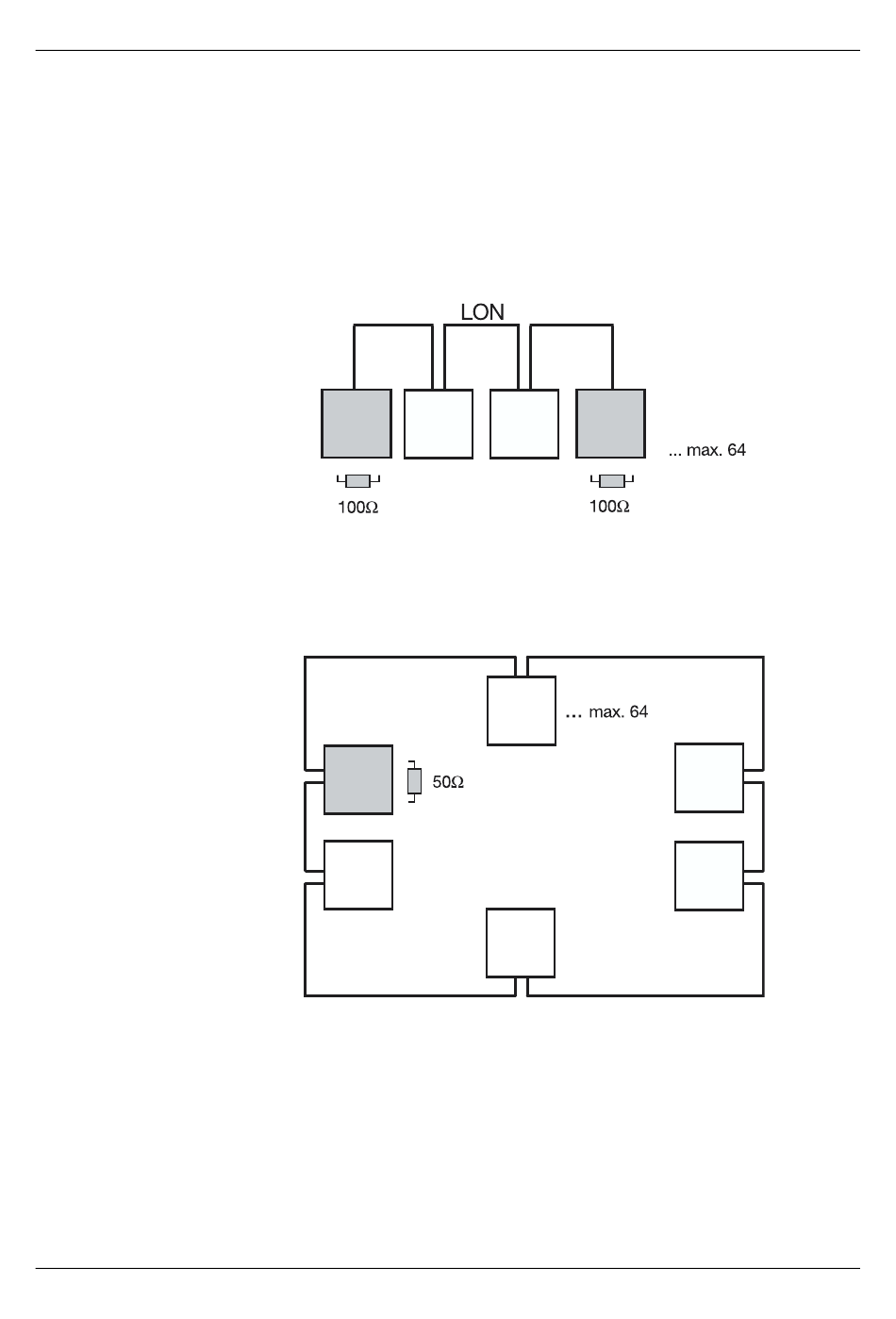

Des structures linéaires, annulaires, en étoile ou mixtes (Free Topology)
peuvent être choisies pour réaliser le câblage :
Les deux extrémités physiques du bus sont équipées d'une résistance de ter-
minaison de 100 Ω qui est activée par un commutateur sur le module.
v Chapitre 4.6 „Résistance de terminaison LON"
Avec cette structure de câblage, le réseau reste opérationnel même en cas de
coupure de courant. La résistance de terminaison d'un module de l'anneau
doit être réglée sur 50 Ω..
v Chapitre 4.6 „Résistance de terminaison LON"
ocal
perating
etwork).
L
O
N
