SIDE FLEX IP65 & ACCESSOIRES
CODES : 727604-72764SM-727600-72760SM-727601-72761SM-727608-72768SM-42771-42773-42774-42775-42770
FR
3. INSTALLATION
3.5 - Installation du kit de connexion rapide
(codes 42773-42774-42775)

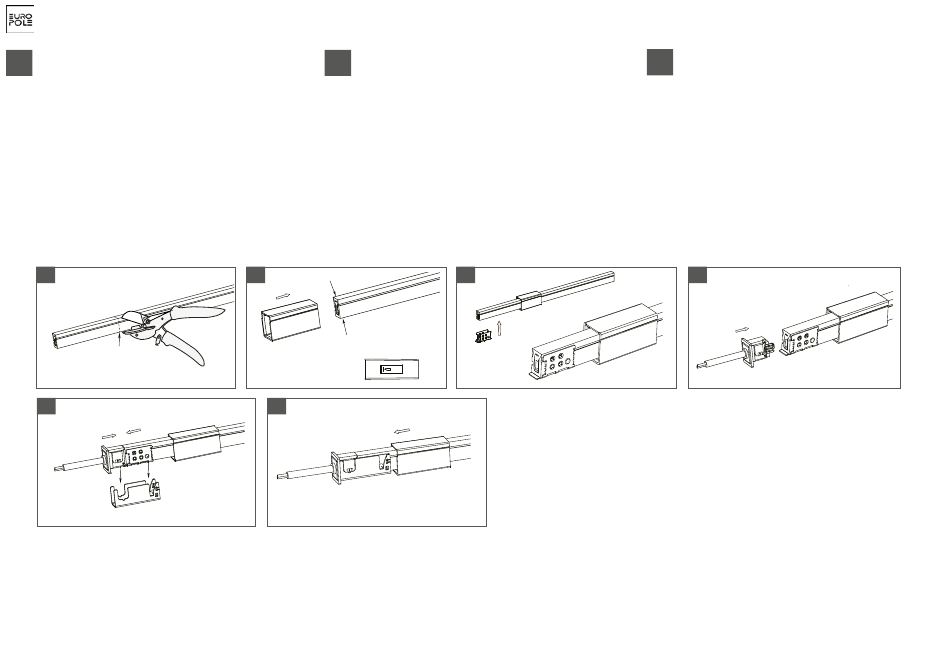

1. Couper le bandeau LED à angle droit à la dimension souhaitée, selon le pas de découpe
visible à travers la gaine.
2. Installer et glisser la capsule de recouvrement, en faisant dépasser l'extrémité du
bandeau LED.
nstallation Instructions
3. Installer le clip extérieur en acier inoxydable sur l'extrémité du bandeau LED, à 1 mm du
al Installation Instructions
bord.
4. Installer le connecteur de raccordement : les broches de cuivre doivent être insérées
dans le PCB du bandeau LED situé à l'arrière de la gaine blanche.Tester le bon
fonctionnement du dispositif à l'aide d'une alimentation 24V adaptée.
Neon Solderless Terminal Installation Instructions
Neon Solderless Terminal Installation Instructions
Neon Solderless Terminal Installation Instructions
5. Installer le clip de jonction entre le connecteur de raccordement et le clip extérieur en
acier inoxydable. Aligner et presser vers le haut.
6. Glisser la capsule de recouvrement pour finir.
1、Installation Instructions
1、Installation Instructions
7. Installation de l'embout de finition à l'autre extrémité du bandeau LED : se reporter aux
1、Installation Instructions
étapes 2 à 6.
ATTENTION : ce type de connexion n'est pas étanche.
1
5
EN
3. INSTALLATION
3.4 - Installing the Quick Connect Kit
(codes 42773-42774-42775)
1. Cut the LED strip at a right angle to the desired size, according to the cut-out visible through
the housing.
2. Fit and slide the cover cap so that the end of the LED strip is exposed.
3. Install the outer stainless steel clip on the end of the LED strip, 1 mm from the edge.
4. Install the mating connector: the copper pins must be inserted into the PCB of the LED strip lo-
cated at the back of the white housing. Test the device works using a suitable 24V power supply.
5. Fit the junction clip between the mating connector and the outer stainless steel clip. Align and
press up.
6. Finally, slide over the cover cap.
7. To install the cap at the other end of the LED strip, see steps 2 to 6.
CAUTION: this type of connection is not waterproof.
2
6
EUROPOLE - 19, avenue ZAC de Chassagne - 69360 TERNAY - Tél. : +33 (0)4 72 49 80 49 - Fax : +33 (0)4 72 24 73 42 - www.europole.net
3
Neon Solderless Terminal Installation Instructio
1、Installation Instructions
NL
3. INSTALLATIE
3.4 - Installatie van de snelaansluitingskit
(codes 42773-42774-42775)
1. Snijd de ledstrip in een rechte hoek op de gewenste maat en volgens het uitsnijdingspunt dat u
door de mantel heen ziet.
2. Installeer de afdekkingscapsule en schuif ze over de ledstrip tot voorbij het uiteinde van de
ledstrip.
3. Installeer de buitenclip in roestvrij staal op de ledstrip, op 1 mm van de rand.
4. Installeer het verbindingsstuk voor de aansluiting: de koperen pinnen moeten in de PCB van de
ledstrip achteraan de witte mantel worden geschoven. Test de goede werking van het systeem
door middel van een aangepaste 24V-voeding.
5. Installeer de verbindingsclip tussen het aansluitstuk en de buitenclip in roestvrij staal. Lijn uit en
druk omhoog.
7. Schuif er tot slot de afdekkingscapsule over.
8. Voor de installatie van het afwerkingsuiteinde aan de andere kant van de ledstrip herhaalt u
daar stappen 2 tot 6.
OPGELET: dit type van verbinding is niet waterdicht.
