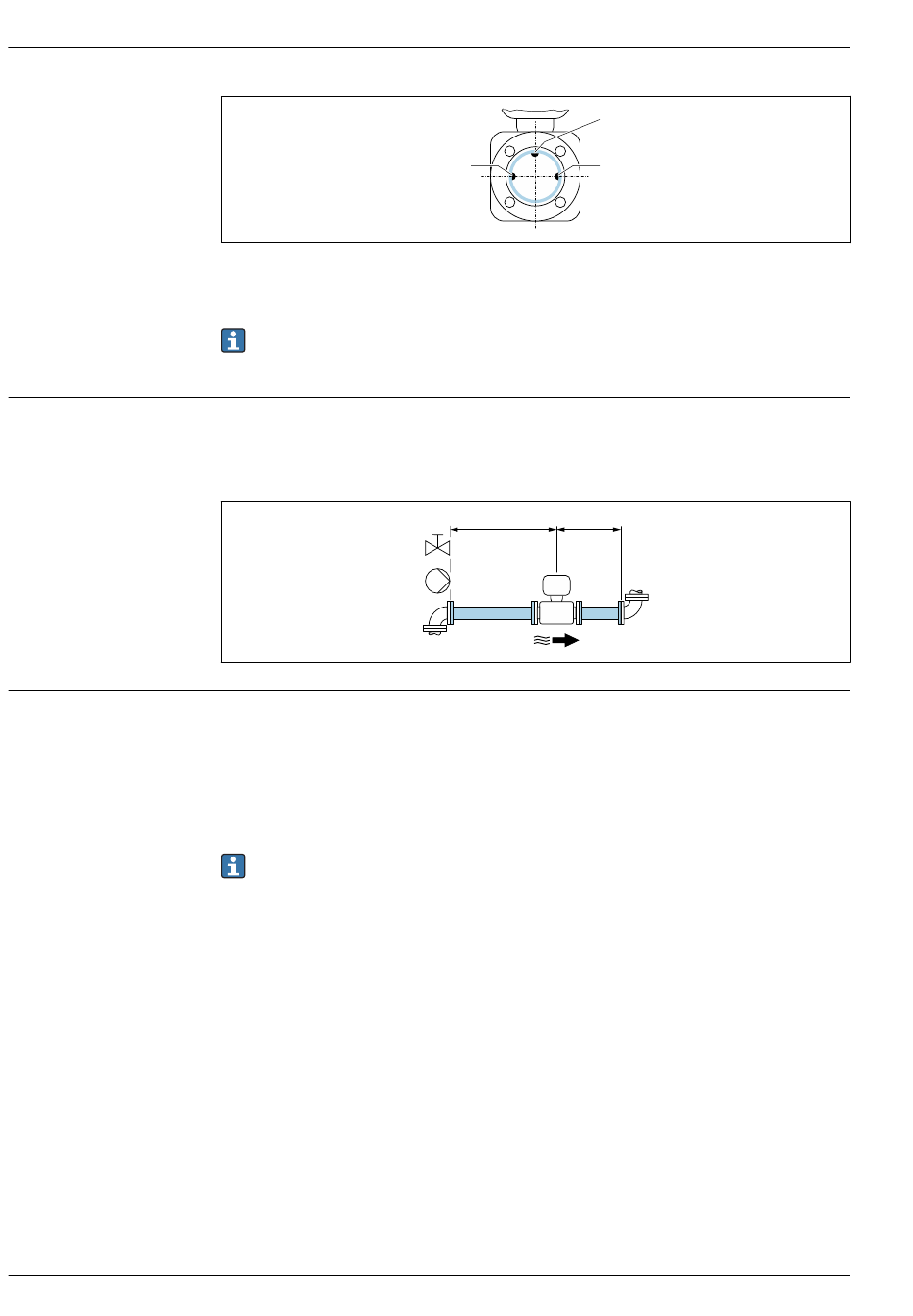

Longueurs droites d'entrée et
de sortie

Adaptateurs

52
1 Electrode DPP pour détection de présence de produit (disponible à partir de DN > 15 mm (¹⁄₂ in))
2 Electrodes de mesure pour la détection du signal
Les appareils de mesure avec un diamètre nominal < DN 15 mm (¹⁄₂ in) ne disposent pas d' u ne
électrode DPP. Dans ce cas, la détection de présence de produit est réalisée par les électrodes de
mesure.
Le capteur doit, dans la mesure du possible, être monté en amont d' é léments comme les vannes, T,
coudes, etc.
Pour respecter les spécifications de précision, tenir compte des longueurs droites d' e ntrée et de sortie
suivantes :
Le capteur peut être monté à l' a ide d' a daptateurs correspondants selon DIN EN 545 (adaptateurs
double bride) également dans une conduite de diamètre supérieur. L' a ugmentation de la vitesse
d' é coulement ainsi obtenue améliore la précision en cas de produits très lents.
Le nomogramme représenté permet d' é tablir la perte de charge générée par les convergents et
divergents :
• Déterminer le rapport de diamètres d/D.
• Lire dans le nomogramme la perte de charge en fonction de la vitesse d' é coulement (après la
restriction) et du rapport d/D.
• Le nomogramme est valable uniquement pour les liquides ayant une viscosité semblable à
celle de l' e au.
• Si le produit a une viscosité élevée, on peut envisager d' u tiliser un tube de mesure plus grand
afin de réduire la perte de charge.
1
2 2
≥ 5 × DN ≥ 2 × DN
Proline Promag H 300
A0028998
