6.2 Befestigung der Bügeln
Nach Auswahl des am besten geeigneten Befestigungspunkts für den vorderen Bügel [14] am
Torflügel muss der hintere Bügel [13] bemessen, positioniert und befestigt werden, um das Hö-
henmaß zu bestimmen. Gegebenenfalls den hinteren Bügel [13] entsprechend dem Maß (S) aus
Tab. 6.1 kürzen.
- Nach Befestigung des hinteren Bügels [13] unter Beachtung der auf Seite 10 angegebenen
Installationsmaße den vorderen Bügel [14] am Tor befestigen.

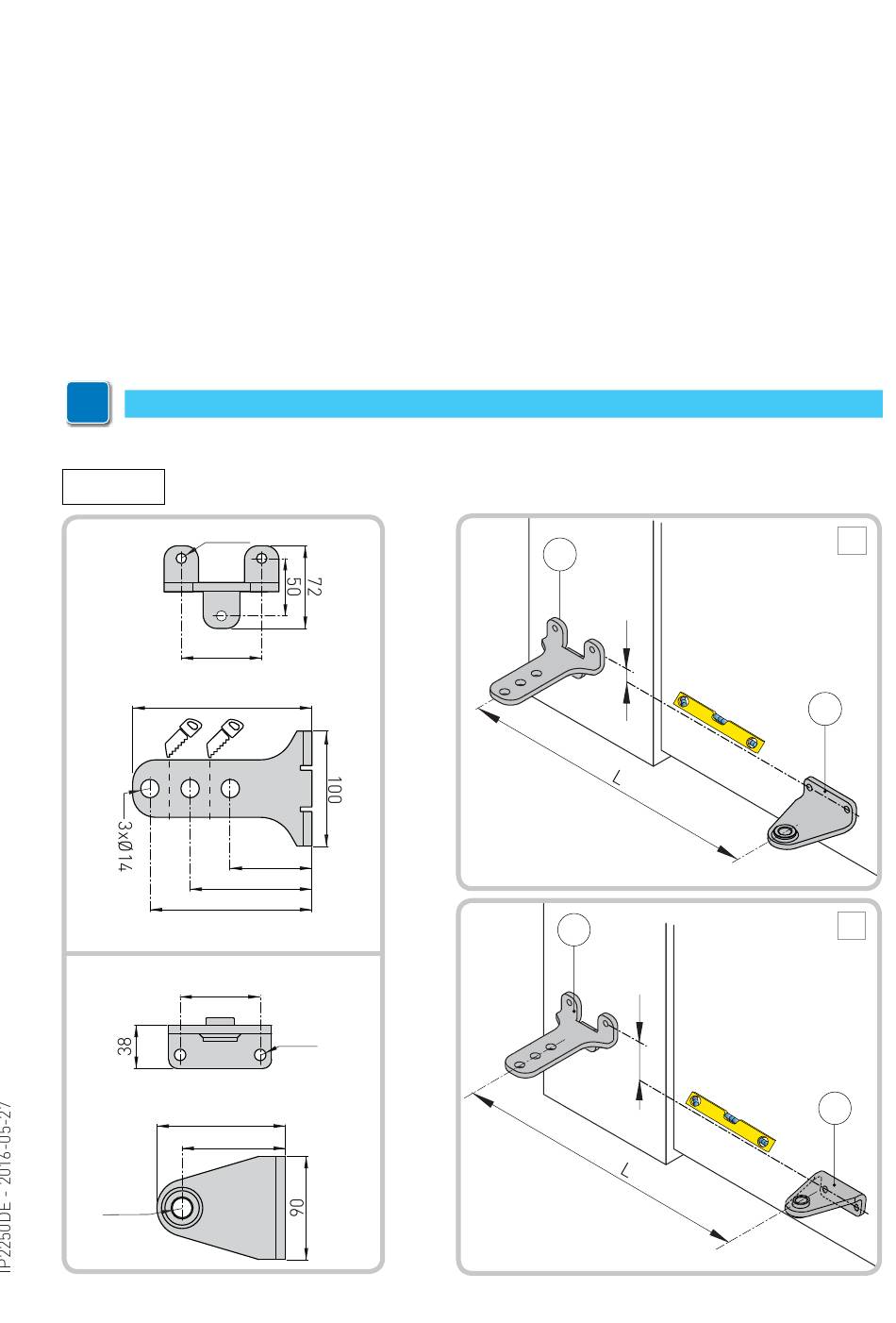

- Bei komplett geschlossenem Tor den vorderen Bügel [14], unter Beachtung des Maßes (L)
positionieren. Prüfen, ob der vordere [13] und hintere Bügel [14] korrekt nivelliert sind, wie aus
den nachfolgenden Abbildungen ersichtlich und den vorderen Bügel [13] am Tor befestigen.
HINWEIS: Falls erforderlich kann der vordere Bügel [14] wie aus den Abbildungen [B] ersichtlich
gedreht und befestigt werden, auf diese Weise ist der Antrieb circa 40 mm höher angeordnet.
i
Wegen der größeren mechanischen Beständigkeit wird die Konfiguration [A] empfohlen.
PWR25H
3xØ9
70
155
110 (S)
140 (S)
70
112
90
Ø17,2
80 (S)
2xØ9
13
43
13
87
71
A
14
B
14
